Squadra di precisione DICTUM® DUO-300
Art. No.:
708280
Brand:
DICTUM
124,00 €* 104,20 €*
per pezzo
Item available
- Inclinazione 90 °
- Lunghezza della linguetta 305 mm
- Lunghezza testa 164 mm
- Modello Squadre di precisione
- Tipo Angolo
Description

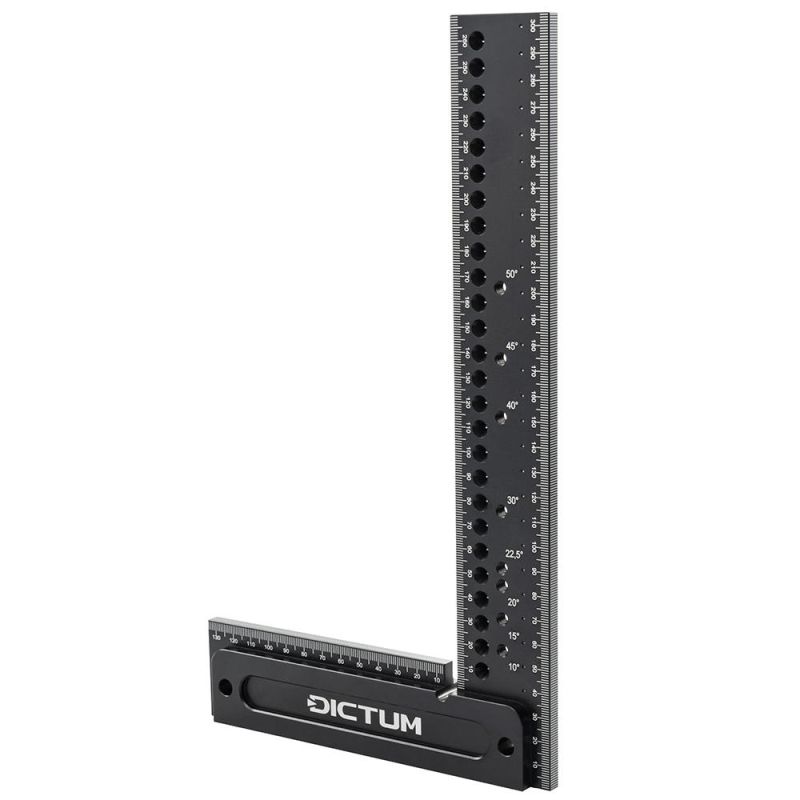

Squadra a 90° e per tracciare in un unico utensile
In dotazione nella consegna perni di fermo in acciaio inossidabile per la misurazione degli angoli di 10°, 15°, 20°, 22,5°, 30°, 40°, 45° e 50°.
Questa esclusivo utensile multifunzione è la combinazione di una squadra a 90° e di una squadra per tracciare, un tempo disponibili unicamente come utensili separati. La squadra di precisione DICTUM consente di effettuare misurazioni esatte e di tracciare con semplicità e accuratezza le misure delle lunghezze e degli angoli. Realizzata da un unico pezzo di alluminio massiccio, DUO elimina qualsiasi gioco dovuto alle tolleranze di montaggio tipiche delle squadre modulari con manici integrati. In questo modo, la squadra garantisce nel tempo una precisione di misurazione degli angoli di 0,01 mm per ogni 100 mm. L’elemento distintivo è la sua scala graduata esclusiva che, proseguendo anche sul bordo sottile della lama di 6,5 mm spessore e anti-flessione, previene errori di parallasse (effetto ottico per il quale la scala graduata e la superficie del pezzo risultano sfalsate). Squadra a 90° DUO:
- Lama dello spessore di 6,5 mm, ultra robusta e anti-flessione, progetta per resistere a qualsiasi tipo di piegatura e torsione. L'elevata resistenza alla deformazione consente un posizionamento e una verifica dell'ortogonalità precisi, come ad esempio nella verifica della fessura di luce.

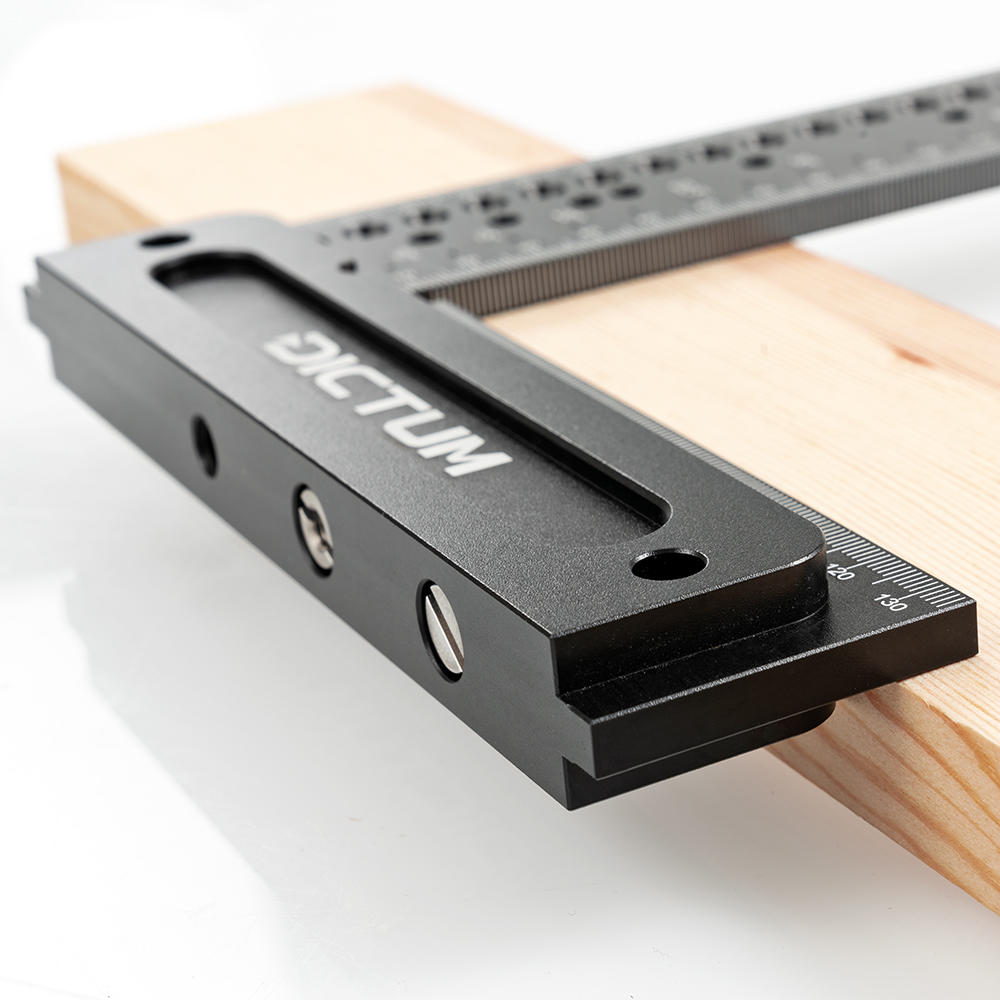

- L'ampia impugnatura consente di fissare la squadra in modo sicuro, ad esempio sui piani delle macchine per la regolazione delle battute.
- Squadra per tracciare DUO:
- Scale graduate interne ed esterne su entrambi i lati e scale graduate sulle superfici strette, che assicurando una tracciatura e lettura di precisione, eliminano il rischio di errore di parallasse.

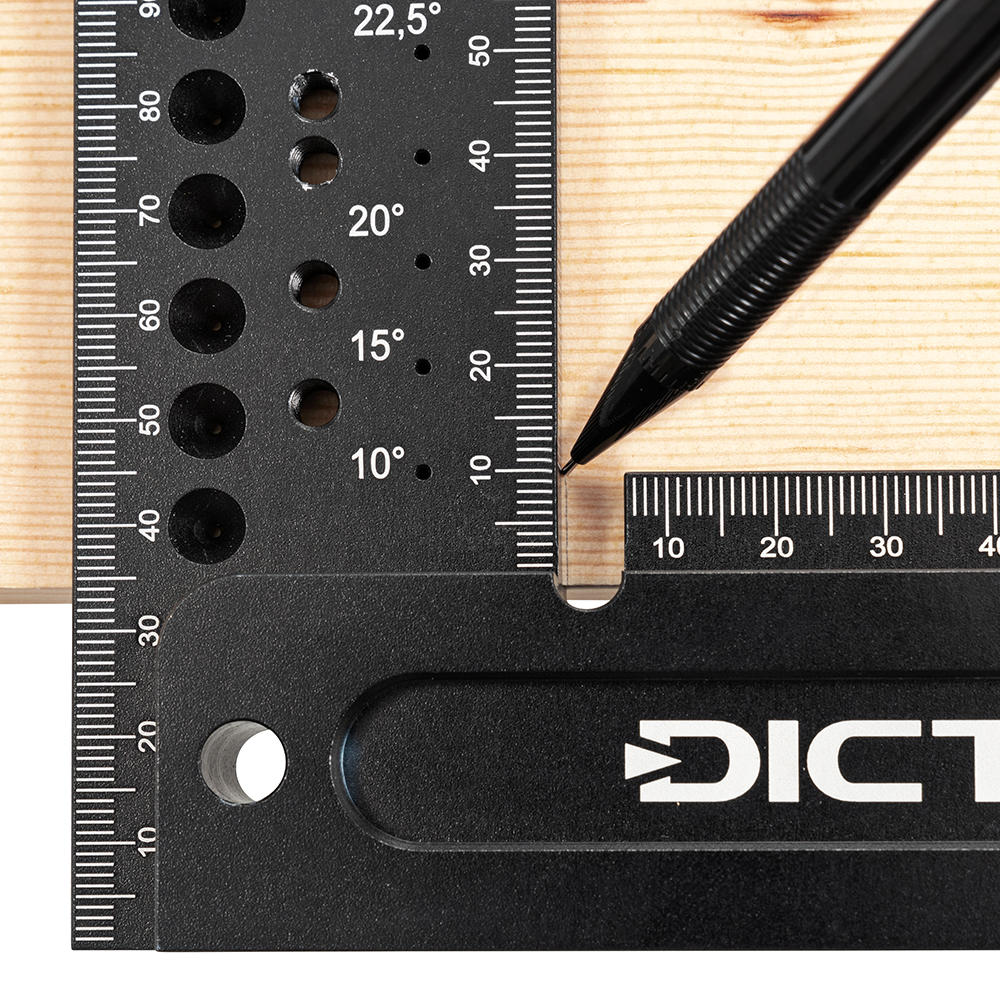

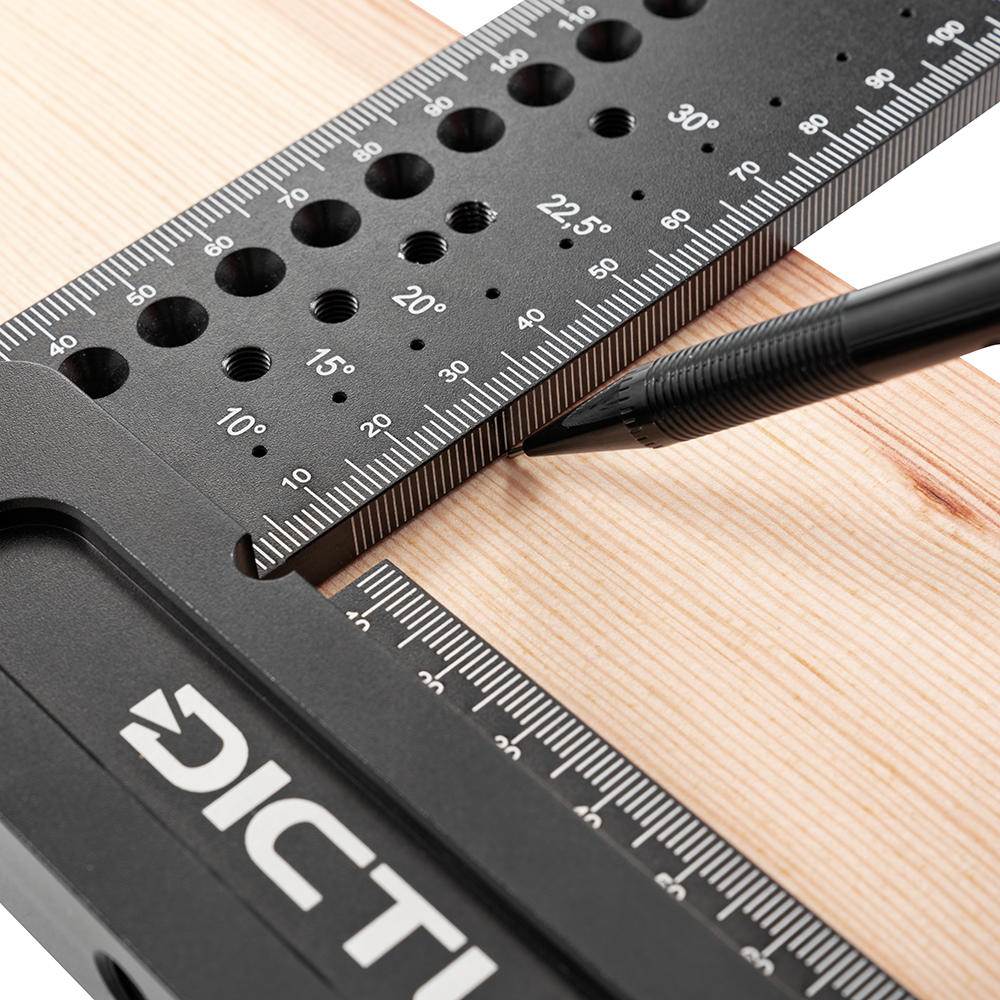

- La doppia fila di fori a cono è ideata per accogliere matite con mine di 0,5 mm, e tracciare marcature di precisione ad intervalli di 5 mm. Utilizzabile anche come truschino: è sufficiente inserire una matita a mina nell'apposito foro e trascinare la squadra lungo il bordo del pezzo in lavorazione come un truschino.
- Il punto zero di ciascuna scala graduata coincide esattamente con il punto di appoggio. Il punto zero della scala interna parte dal bordo di appoggio dello zoccolo, in modo da poter leggere e tracciare le misurazioni alla distanza corretta dal bordo del pezzo. Un sottosquadro sull'angolo interno consente una visione chiara del bordo del pezzo e delle marcature tracciate.
- Scale graduate extra sul bordo di appoggio dello zoccolo, largo 10 mm, il cui punto zero si colloca esattamente sul bordo interno della lama e consente la misura simultanea della lunghezza e della larghezza di un pezzo in lavorazione.
- Superficie nera opaca interamente anodizzata con scala graduata ad alto contrasto bianca per un’elevata precisione di lettura senza fastidiosi riflessi.
- Le maniglie incassate in profondità su entrambi i lati dello zoccolo garantiscono una presa salda in qualsiasi posizione.

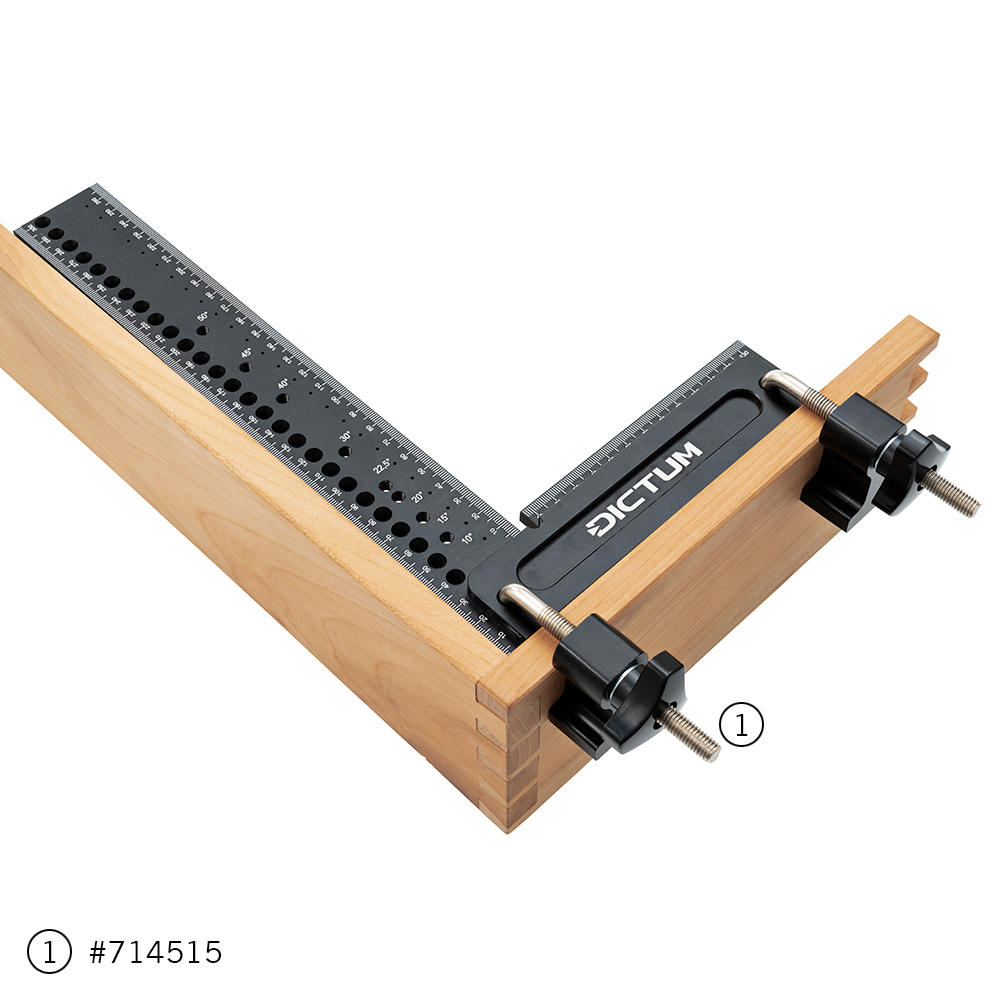

- Due fori nello zoccolo consentono di fissare la squadra di precisione mediante ad es. griffe di serraggio (N° 714515), una filettatura interna sul lato inferiore con una vite M8.
DUO-250 e DUO-300 con perni di fermo per l’impostazione degli angoli:

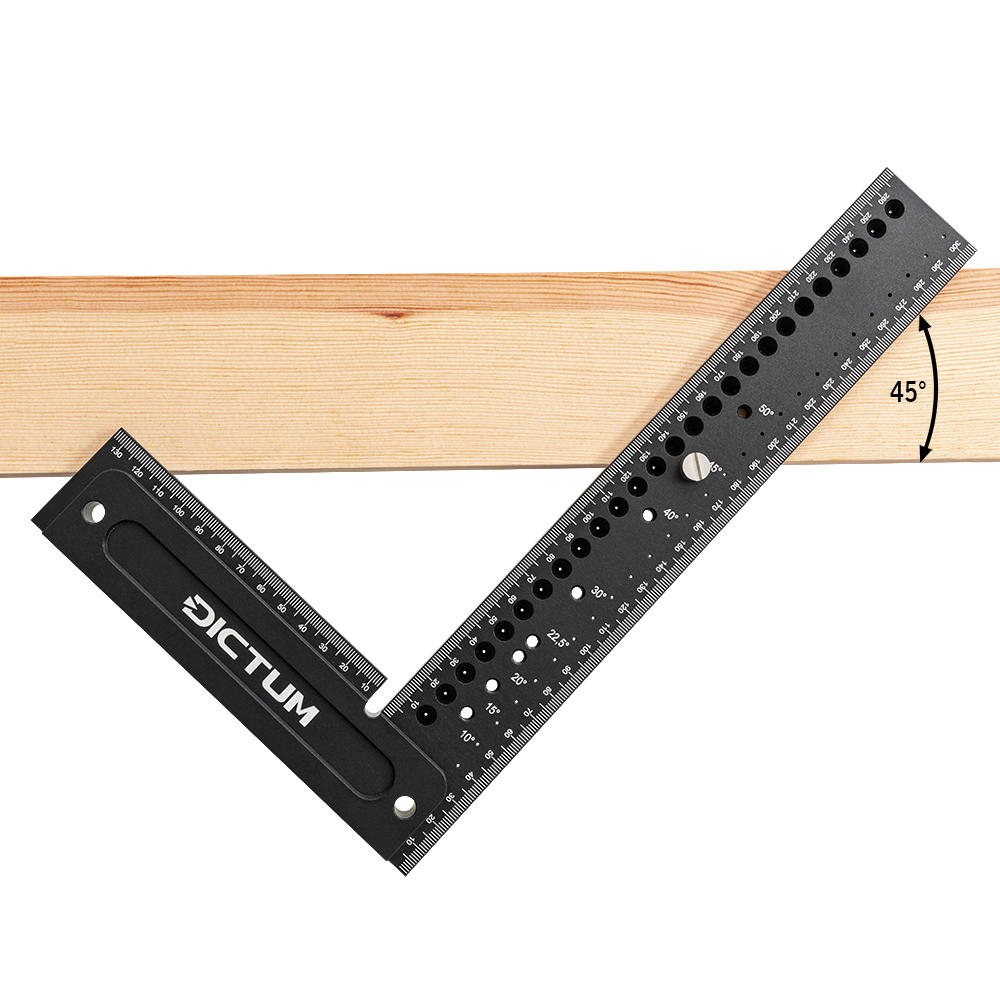

Nello zoccolo delle squadre di precisione DUO-250 (N° 708219) e DUO-300 (N° 708280) sono alloggiati i perni di fermo in acciaio inossidabile per l’impostazione degli angoli. Questi possono essere rimossi mediante un cacciavite a taglio e avvitati sulla lama nelle posizioni angolari desiderate (10°, 15°, 20°, 22,5°, 30°, 40°, 45° e 50°). Posizionando la squadra di precisione DUO-250/DUO-300 sul bordo del pezzo in lavorazione, con il perno di fermo per l’impostazione degli angoli e l'angolo interno arrotondato dello zoccolo che fungono da appoggio, l'angolo impostato può essere tracciato su entrambi i lati della lama.
- Squadra per tracciare DUO:
