Guida rapida: cassetto per pialla con inserto per troncatura e scatola per troncatura di precisione

Con queste due barre di piallatura è possibile rifinire i bordi dei pezzi in lavorazione con un angolo retto esatto o con un angolo di 45°. Si possono utilizzare anche per regolare con precisione la lunghezza di tenoni, giunzioni oblique su bordure e giunzioni su modanature.

Indice dei contenuti:

Struttura di base
Differenze
Flusso di lavoro
Elenco degli strumenti

Struttura di base

La struttura di entrambe le persiane è simile. Il pannello di base in compensato viene raddoppiato con un pannello di compensato più stretto e leggermente più sottile per creare una battuta. Dopo il raddoppio, il pannello di base viene formattato alle dimensioni finali sulla sega circolare da banco e la battuta viene ritagliata. Anche tutte le traverse, le battute e le guide vengono preparate sulla sega circolare fissa.

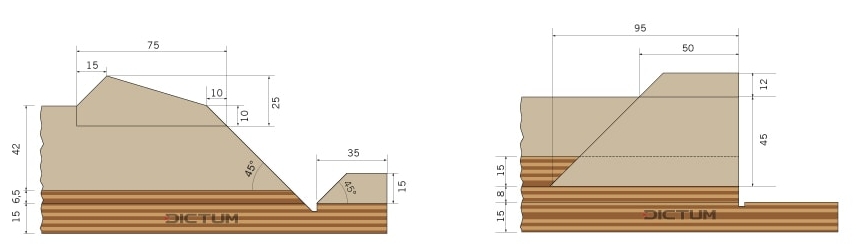

Fare clic sulle immagini per scaricare i piani di costruzione (compreso l'elenco dei materiali).

Differenze

Con la pialla con inserto obliquo, la pialla (consigliamo una pialla ad angolo piatto n. 62) è inclinata lateralmente di ben 90°. Si appoggia con un lato della scatola della pialla nella battuta della piastra di base. Utilizzando la pialla con inserto obliquo, è possibile tagliare i bordi dei pezzi ad angolo retto esatto. Con l'inserto per curve oblique montato, è possibile tagliare le superfici delle curve esattamente ad angolo retto. Offriamo questa pialla anche come scatola per tagli obliqui DICTUM completamente assemblata con funzione di taglio obliquo (n. 708991).

Nella cassetta di precisione per le curve oblique, la pialla ad angolo piatto è guidata con un angolo di 45°. La suola della pialla si appoggia alla guida superiore e alla scanalatura a 45° nella parte inferiore. La pialla è sostenuta anche lateralmente dalla guida inferiore. La cassetta di precisione è adatta per smussare gli spigoli e per eseguire smussi più corti.

Sequenza di lavoro

Abbiamo documentato in dettaglio la costruzione di ciascuna delle due botteghe Hoel in un video tutorial con tutte le fasi di lavoro. Ecco una panoramica delle fasi più importanti:
