Triangle de menuisier et compagnie
Pour le menuisier expérimenté, il est évident qu'il doit marquer ses pièces avec différents repères auxiliaires. Cela commence dès le choix des planches et madriers appropriés dans le stock de bois et se poursuit tout au long du projet jusqu'au montage.
À quoi servent les repères auxiliaires tels que le triangle du menuisier ?
Au cours du projet, les repères auxiliaires remplissent différentes fonctions. Lorsque plusieurs personnes travaillent sur un projet, les chiffres et les traits sont un moyen simple de communication. Dans un premier temps, ils indiquent quel morceau de bois doit devenir quelle partie de la pièce, ils servent à l'identification. Dans la suite du projet, ils aident à documenter l'état de l'usinage afin d'optimiser le déroulement du travail. Les repères tels que le triangle du menuisier indiquent clairement où se situe telle ou telle partie de la pièce et permettent ainsi de s'orienter. Souvent, ce sont de petits repères et de simples traits qui permettent d'éviter les erreurs. Tout cela permet de gagner du temps.
Nous vous présentons ci-dessous différents repères auxiliaires dans l'ordre dans lequel ils sont utilisés au cours du projet.
Marquer des pièces et des éléments
La plupart du temps, les planches et les madriers sont marqués par des chiffres dans un cercle dès le choix du matériau, mais au plus tard lors de la découpe grossière. Chaque chiffre représente une position sur la liste des pièces. Commencez par marquer la pièce sur la face avant du bois afin qu'elle reste le plus longtemps possible sur la pièce et qu'elle soit encore visible après le dégauchissage et l'assemblage. Pour les marquages sur la surface rugueuse du bois de bout, des craies de marquage résistantes aux intempéries conviennent très bien, par exemple. Mais au plus tard lors de la découpe à la dimension finale, elle se perd là aussi. Reportez alors simplement le chiffre dans le cercle sur un morceau de ruban adhésif (papier de peintre ou washi tape), qui peut généralement rester sur la pièce jusqu'au montage.

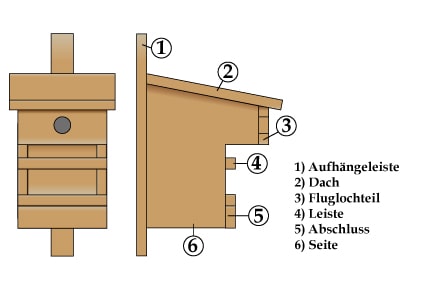

Fig. : Un chiffre dans le cercle indique de quelle pièce il s'agit.
Les avantages : Si vous prenez l'habitude de ce marquage, vous pouvez déjà attribuer des numéros clairs à toutes les parties de la pièce dans le dessin d'usine. Vous gardez ainsi dès le début une bonne vue d'ensemble de votre matériel.
Marque d'assemblage et surface de référence
L'étape suivante consiste à dresser et à assembler le matériau à la main ou à la machine. On obtient ainsi une surface plane qui pourra servir à l'avenir de surface de référence et un bord droit perpendiculaire à celle-ci, appelé bord d'assemblage. Dans un premier temps, les surfaces et les arêtes rabotées n'ont pas besoin d'être retravaillées, elles servent de référence pour le rabotage à l'épaisseur et la découpe à la largeur. Pour ce faire, elles sont pourvues d'une marque d'assemblage. Une manière simple de le faire est de tracer deux lignes en angle qui se rejoignent pour former une pointe. La pointe est dirigée dans le sens des fibres, de sorte que vous puissiez enlever la marque plus tard, lors du nettoyage, en quelques coups de rabot fins et sans arrachement.

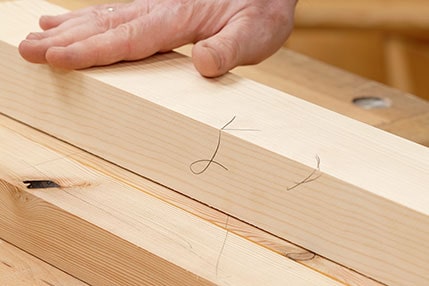

Fig. : Les bords et les surfaces marqués sont dressés à angle droit.
Avantages : Pour gagner du temps, surtout lors du travail manuel, les arêtes et surfaces de référence ne sont pas traitées dans un premier temps. Lors du traçage, tous les instruments de mesure ne sont si possible appliqués que sur eux, ce qui garantit la précision.
Comment fonctionne le triangle de menuisier ?
Après la découpe aux dimensions finales, le formatage, le triangle de menuisier est enfin utilisé. Lorsque tout est prêt pour les assemblages en bois, examinez encore une fois toutes les pièces. Déterminez quel côté d'une pièce doit être orienté vers l'avant et comment le veinage doit se dérouler. Réfléchissez également au côté, avant ou arrière, sur lequel le triangle de menuiserie sera conservé le plus longtemps. Vous pouvez maintenant disposer toutes les pièces de la manière dont elles seront montées dans la pièce finie et les marquer avec le triangle de menuisier.
Fig. : Le triangle de menuisier sur des pièces simples et complexes
Le principe de base du triangle de menuisier est assez simple : on dessine sur chaque pièce la section d'un triangle, de sorte que toutes les pièces ensemble montrent si possible un triangle fermé. Sur une pièce, on voit toujours au moins deux lignes qui permettent d'orienter clairement la pièce.
Les avantages : Grâce au triangle de menuiserie, l'orientation et la position de chaque pièce, sa face intérieure et extérieure ainsi que sa face avant et arrière sont facilement reconnaissables. Cela aide au traçage et à l'exécution des assemblages de bois, ainsi qu'au traitement des surfaces et au montage.
Variantes du triangle de menuisier

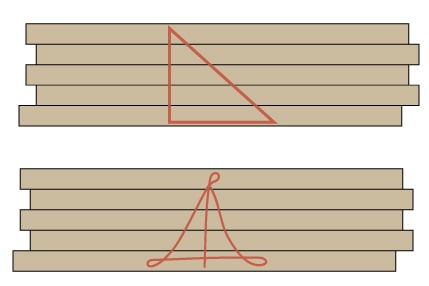

Lorsque des pièces doivent être disposées parallèlement les unes aux autres dans une position donnée, par exemple lors du collage de surfaces de planches, un triangle de menuisier normal ne permet qu'un alignement imprécis des pièces. Dans ce cas, vous pouvez par exemple dessiner sur les pièces un triangle avec une branche verticale ou la forme classique avec une ligne médiane.
Fig. : Les pièces sont alignées avec précision sur la ligne verticale.
Avantages : Même si certaines pièces doivent encore être traitées (par exemple, assembler les bords avec un rabot), la ligne verticale offre une bonne possibilité de les réaligner précisément par la suite.
Pourquoi marquer clairement les déchets ?
Un marquage auxiliaire vraiment simple, mais extrêmement utile, est le marquage des déchets. Rien n'est plus énervant que d'avoir scié du mauvais côté de la fissure ou d'avoir enfoncé les hirondelles au lieu des dents. Marquez donc directement lors du traçage les chutes ou la zone qui doit ensuite être supprimée ou enlevée à l'aide de quelques traits obliques ou d'une croix.
Les avantages sont nombreux : On voit clairement de quel côté de la fissure il faut scier, marteler ou percer.
À quoi servent les repères de position ?
Les repères de position jouent un rôle similaire. Il existe de nombreuses situations dans lesquelles une fissure seule n'indique pas clairement la position de la pièce. Par exemple, lors de la répartition des étagères intermédiaires. Si vous avez tracé la position des étagères avec des fissures sur les parois latérales, la fissure peut marquer le bord supérieur ou inférieur de l'étagère intermédiaire. D'après notre expérience, il est très utile de tracer un repère à l'endroit, par exemple une croix, où les planchers seront placés par la suite. La croix sera cachée par le sol correctement positionné. Lorsque vous travaillez avec des systèmes d'assemblage comme la fraiseuse à cheviller Festool Domino ou le DuoDübler de MAFELL, vous pouvez placer les fonds intermédiaires sur la fissure comme butée auxiliaire. Si la croix est visible, vous savez que vous percez ou fraisez du bon côté de la fissure.
Avantage : le repère de position est visible lors du perçage et du fraisage et constitue un signe clair que vous travaillez du bon côté de la fissure. Dans la pièce finie, les marques sont cachées et ne doivent donc pas être éliminées par ponçage.
Pourquoi marquer les coins extérieurs ?
Lorsque l'on travaille avec des systèmes d'assemblage, il est également utile de marquer les côtés extérieurs sur les coins qui seront assemblés avec des Lamellos, des Dominos ou d'autres types d'assemblages. La plupart des systèmes d'assemblage sont alignés avec leurs butées sur les côtés extérieurs des pièces, afin que les pièces affleurent à l'extérieur. Marquez donc les côtés extérieurs dans tous les coins, par exemple avec un double trait. Vous reconnaîtrez ainsi directement quel côté est le côté intérieur ou extérieur et pourrez toujours placer le système d'assemblage correctement.
Avantage: lors de la fabrication simultanée de plusieurs pièces similaires, il arrive facilement que les pièces soient tordues. Grâce à l'angle extérieur marqué, vous percez ou fraisez toujours du bon côté.
Conclusion :
Utilisés de manière conséquente, les repères auxiliaires tels que le triangle du menuisier facilitent la vue d'ensemble tout au long du projet. L'apposition de numéros de pièces, de repères d'assemblage, de repères de position et le marquage des chutes prennent nettement moins de temps que la refabrication d'une pièce qui a été mal coupée ou mal finie en raison de l'absence de repères. Prenez directement l'habitude d'utiliser ces repères utiles.
Dans nos cours d'artisanat, nous utilisons toujours des repères auxiliaires comme le triangle de menuisier. Dans notre cours en ligne "Traçage précis", un chapitre est consacré à cette étape de travail importante.
