Tornio DICTUM® PRO 510, set
Articolo n.:
715721
Marca:
DICTUM
Prezzo vantaggioso
1.149,00 € 965,55 €
per set
Spedizione della merce - il nostro servizio clienti vi informerà sui tempi di consegna.
Articolo non disponibile fino a nuovo avviso.
- Allacciamento rete elettrica 230 V / 50 Hz
- Altezza della punta 180 mm
- Apparecchio divisore 24 x 15°
- Cono Morse MK2
- Corsa della contropunta 50 mm
Spedizione della merce - il nostro servizio clienti vi informerà sui tempi di consegna.
Articolo non disponibile fino a nuovo avviso.
Descrizione

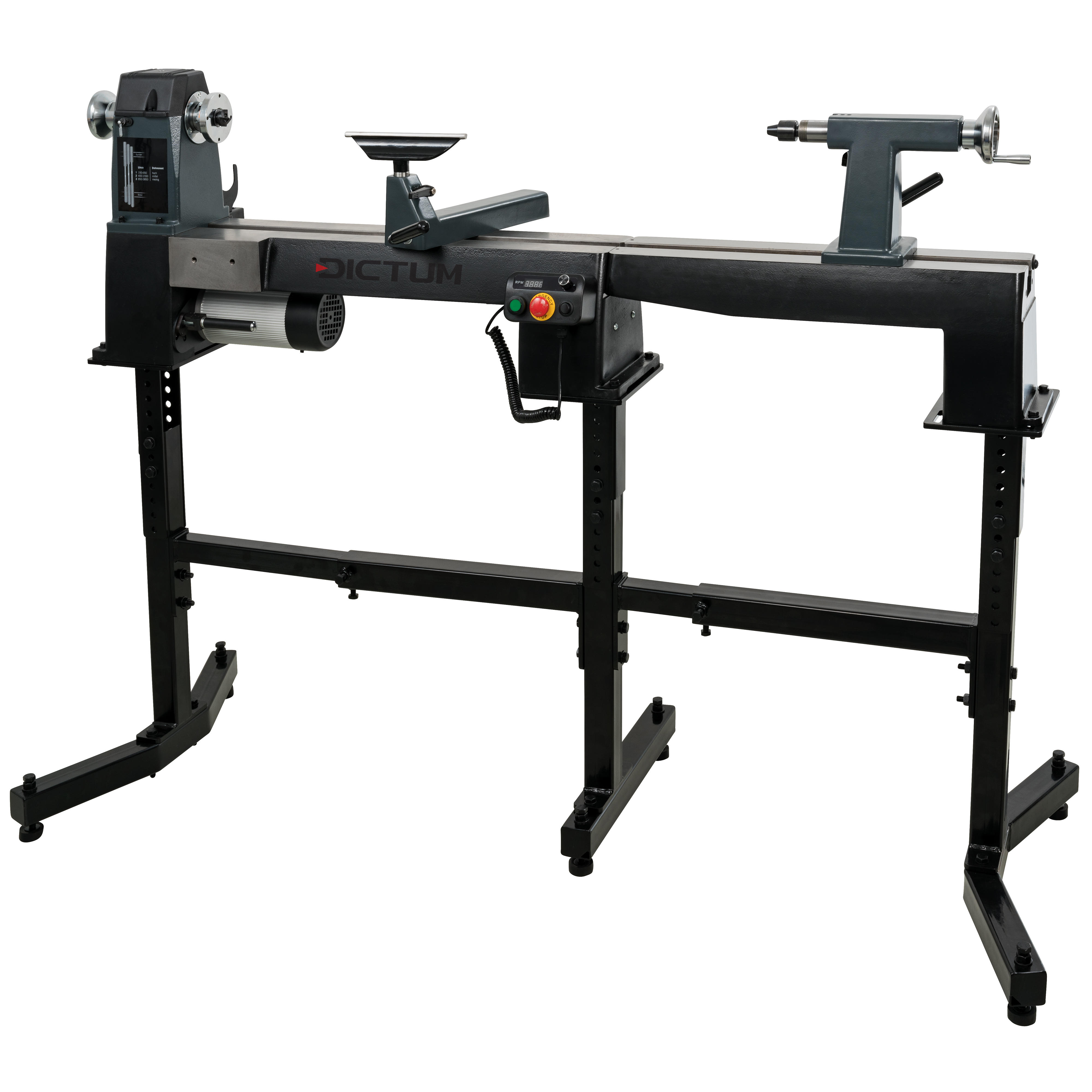

Inclusa prolunga del bancale N° 715725 per una distanza tra le punte fino a 1120 mm, basamento N° 715722 e piedino di supporto N° 715723.

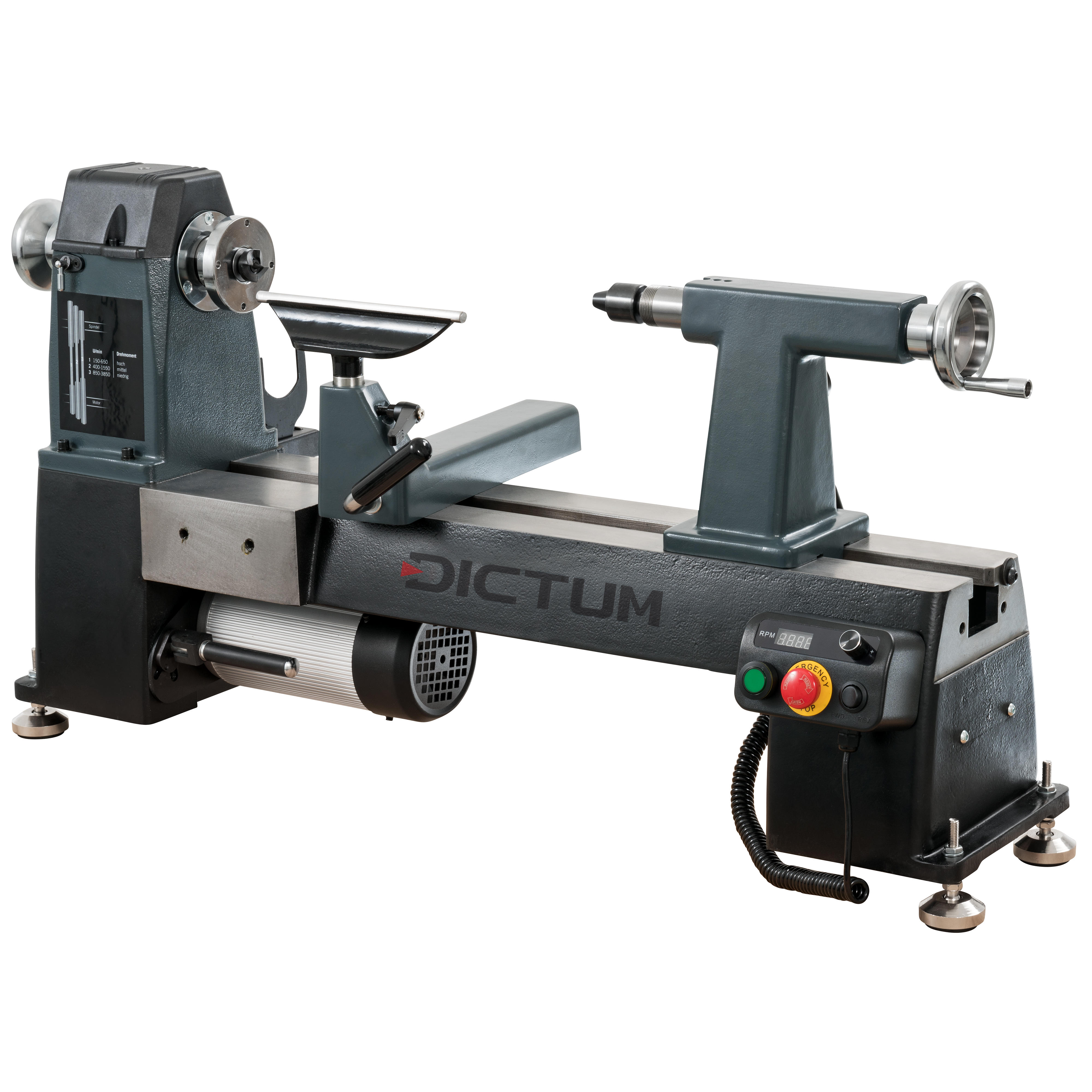

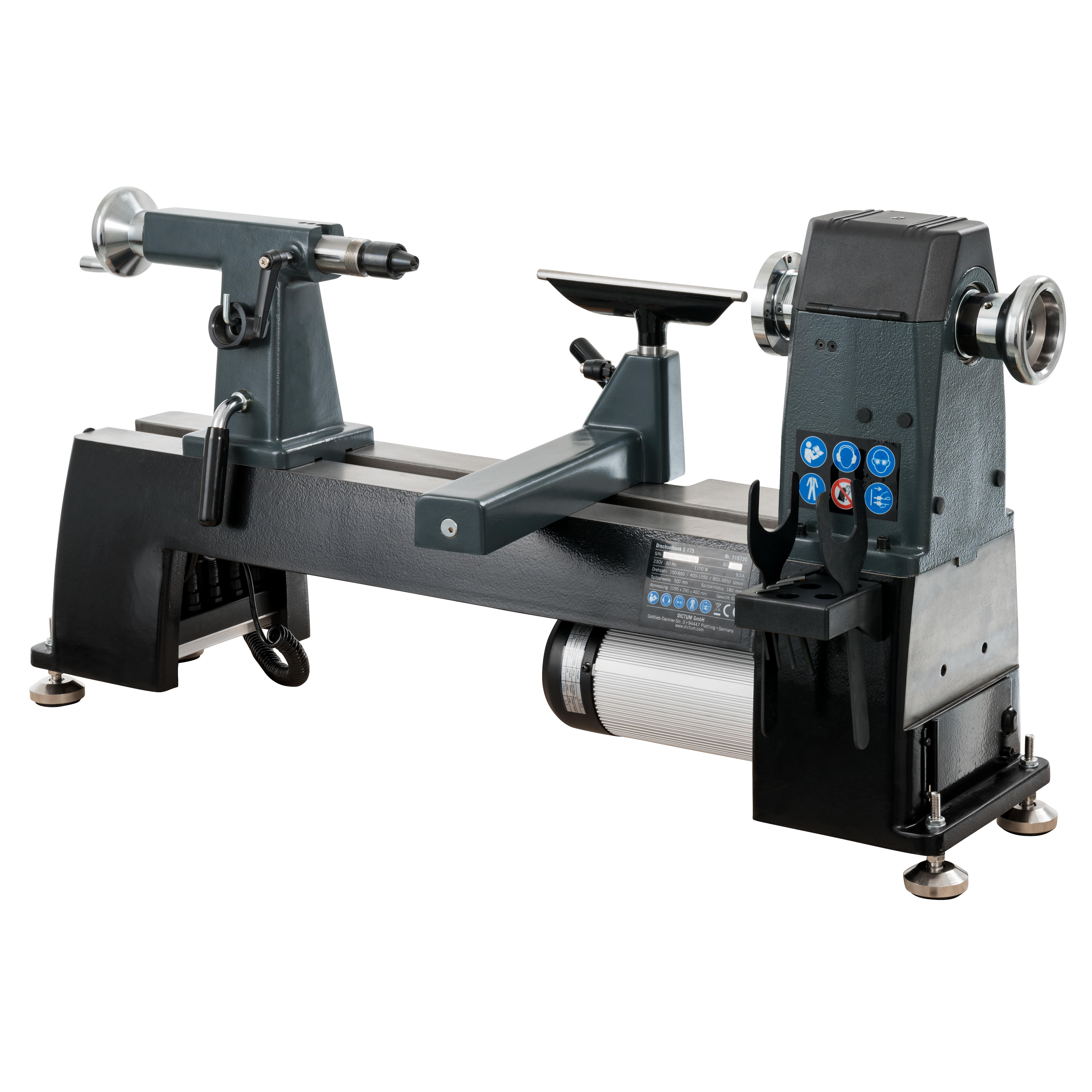

Robusto tornio che, grazie a una molteplicità di funzioni, consente un lavoro versatile e comodo. Realizzato in robusta ghisa grigia e con superfici fresate con precisione, è una macchina adatta sia per principianti sia per utenti esperti.
La struttura in ghisa robusta, con un peso complessivo di 62 kg , assorbe efficacemente le vibrazioni, garantendo un funzionamento senza problemi e una lavorazione di alta precisione.

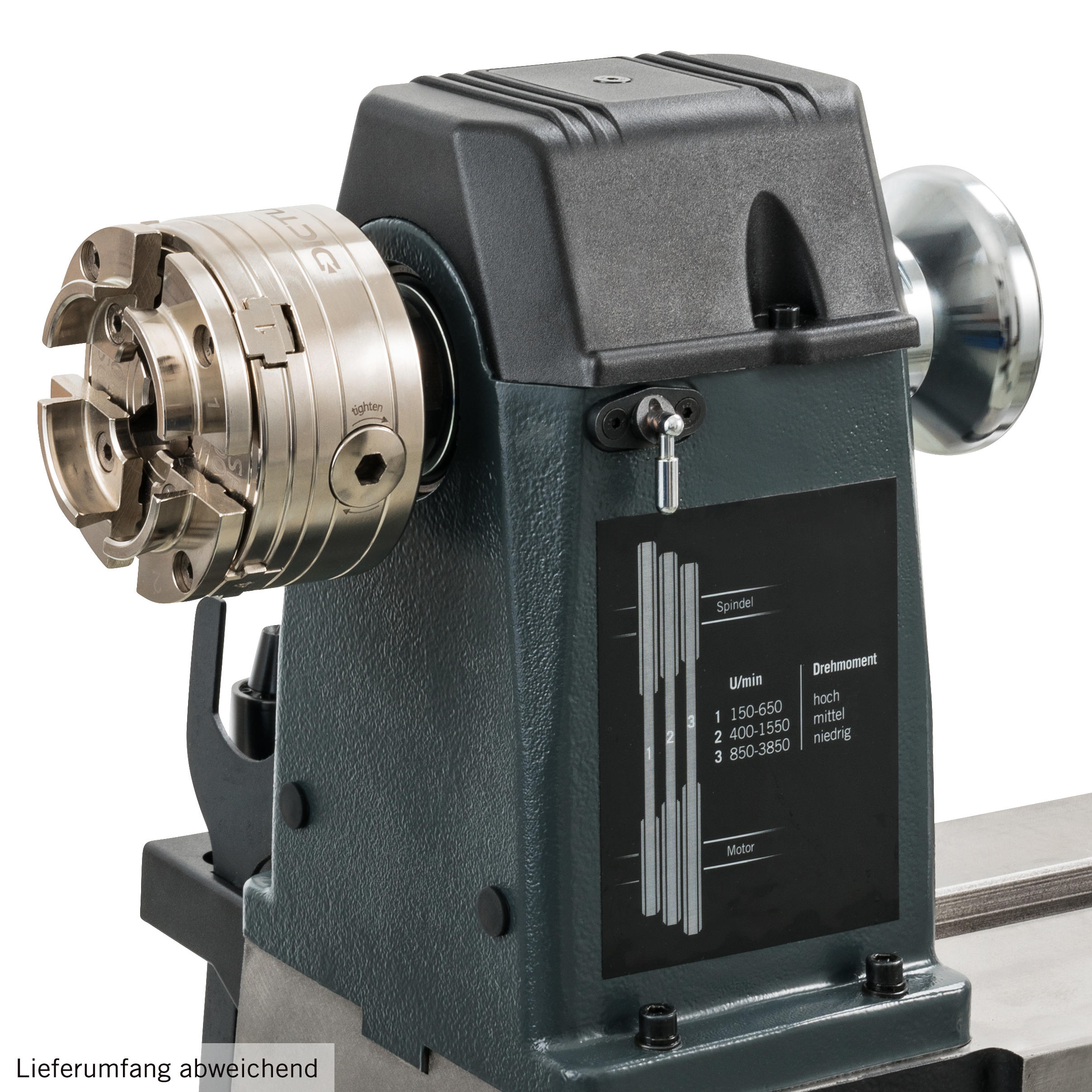

Il mandrino è filettato su entrambi i lati con attacco M33 x 3,5 DIN 800, permettendo il montaggio di mandrini autocentranti, dischi portapezzo e altri accessori anche sul lato sinistro del testa mandrino. In questo modo è possibile lavorare pezzi con diametro fino a 460 mm, come piatti o ciotole.

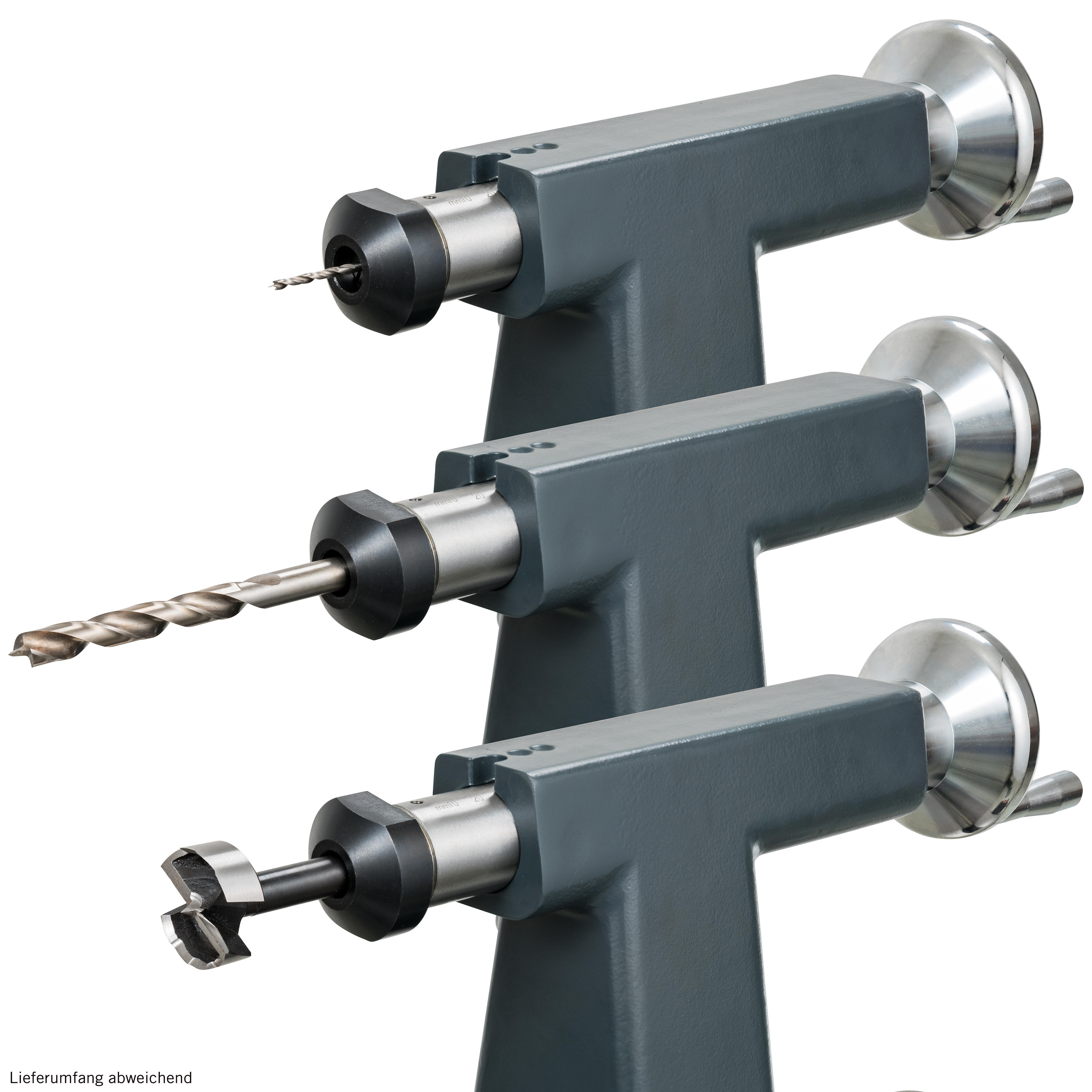

Un dettaglio ingegnoso è il cannotto del contropunta, con una corsa di 100 mm e scala graduata, dotato di filettatura e dado di fissaggio per il bloccaggio diretto di utensili da foratura mediante mandrini a pinza a serraggio diretto MK2. Questo sistema evita la riduzione della distanza tra le punte e rende superfluo l’uso di costosi mandrini da trapano. In opzione, è possibile montare sulla contropunta un dispositivo di regolazione della profondità di foratura con scala graduata e limitatore di profondità (N° 707789).
Prolunghe bancali (disponibili come accessori in lunghezze diverse) possono essere fissate al banco della macchina in tre diverse posizioni:

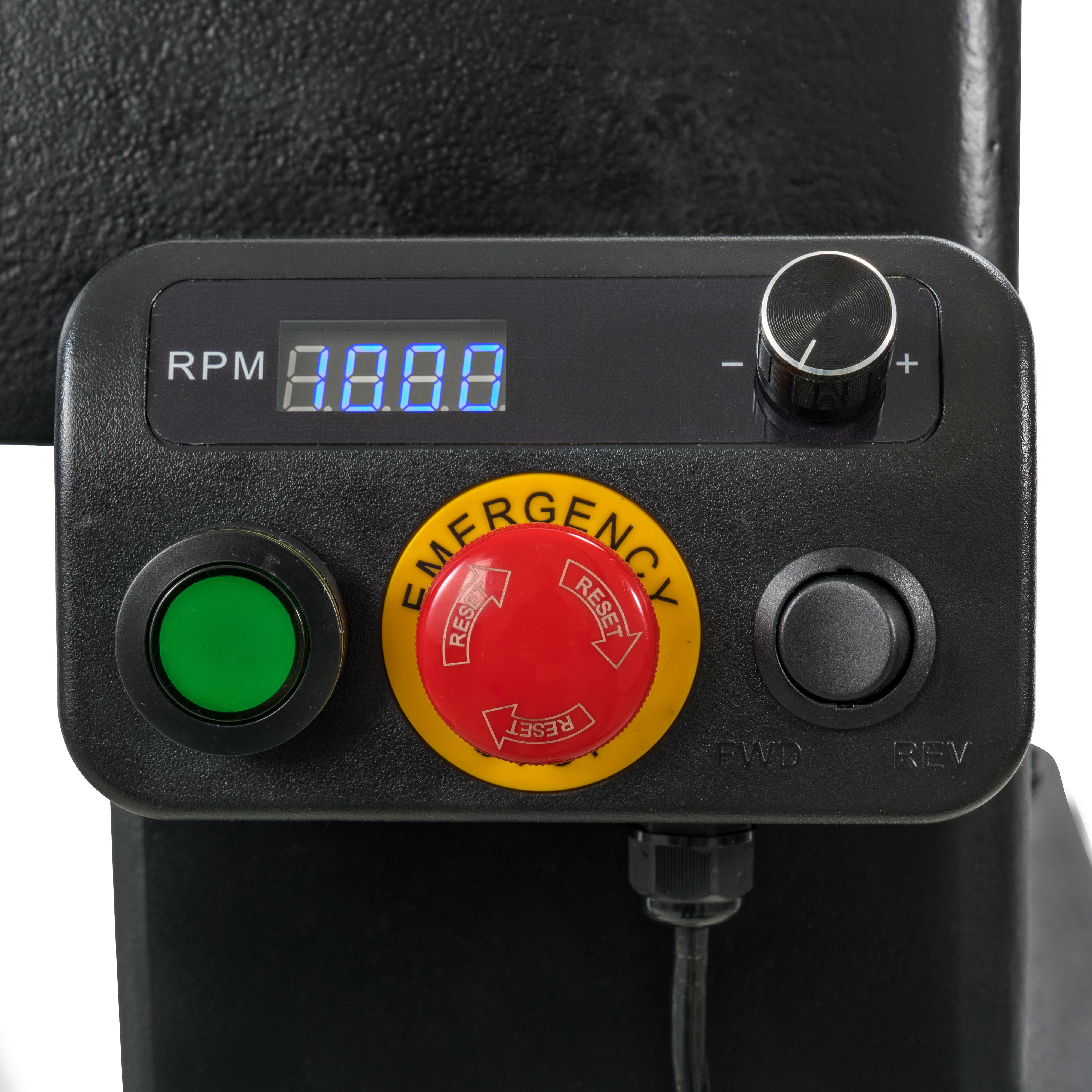

Il pannello di comando, dotato di interruttore ON/OFF, regolazione continua della velocità tramite potenziometro, display LED per la velocità da 150 a 3850 giri/min e interruttore di inversione per rotazione destrorsa/sinistrorsa, è magnetico e può essere fissato in modo pratico in qualsiasi punto della macchina.
Il motore DC brushless ad alte prestazioni da 1100 W, in combinazione con a una puleggia tripla, assicura la coppia massima a ogni regime. Il motore è esente da manutenzione, silenzioso e garantisce un funzionamento regolare.

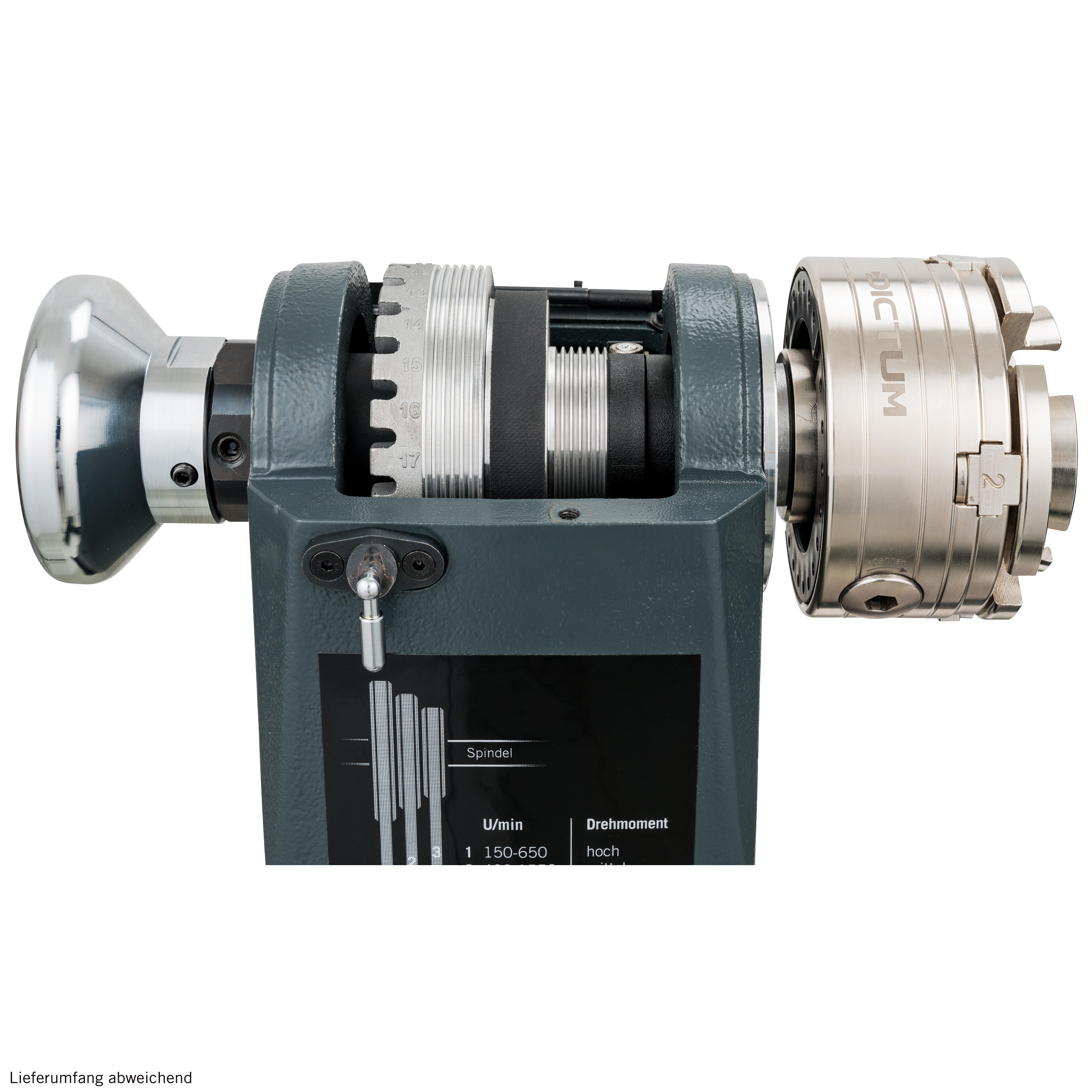

Il passo della testa portamandrino 24 x 15° consente un posizionamento di precisione del pezzo in lavorazione, ideale per operazioni di foratura o fresatura.
La copertura del testa mandrino presenta una superficie metallica piana, adatta per il fissaggio rapido di lampade o vaschette magnetiche.
Un ulteriore dettaglio tecnico è costituito dalle viti di regolazione nel basamento della contropunta, che consenstono di eliminare eventuali giochi tra il bancale e la contropunta per una precisione operativa massimale.
La struttura in ghisa robusta, con un peso complessivo di 62 kg , assorbe efficacemente le vibrazioni, garantendo un funzionamento senza problemi e una lavorazione di alta precisione.
Il mandrino è filettato su entrambi i lati con attacco M33 x 3,5 DIN 800, permettendo il montaggio di mandrini autocentranti, dischi portapezzo e altri accessori anche sul lato sinistro del testa mandrino. In questo modo è possibile lavorare pezzi con diametro fino a 460 mm, come piatti o ciotole.
Un dettaglio ingegnoso è il cannotto del contropunta, con una corsa di 100 mm e scala graduata, dotato di filettatura e dado di fissaggio per il bloccaggio diretto di utensili da foratura mediante mandrini a pinza a serraggio diretto MK2. Questo sistema evita la riduzione della distanza tra le punte e rende superfluo l’uso di costosi mandrini da trapano. In opzione, è possibile montare sulla contropunta un dispositivo di regolazione della profondità di foratura con scala graduata e limitatore di profondità (N° 707789).
Prolunghe bancali (disponibili come accessori in lunghezze diverse) possono essere fissate al banco della macchina in tre diverse posizioni:
- All’estremità sinistra del bancale, come prolungamento del bancale della macchina tra le punte fino a 1120 mm.
- All’estremità destra del bancale (come dispositivo di tornitura esterno ribassato), che aumenta l’altezza massima tra le punte a 230 mm.

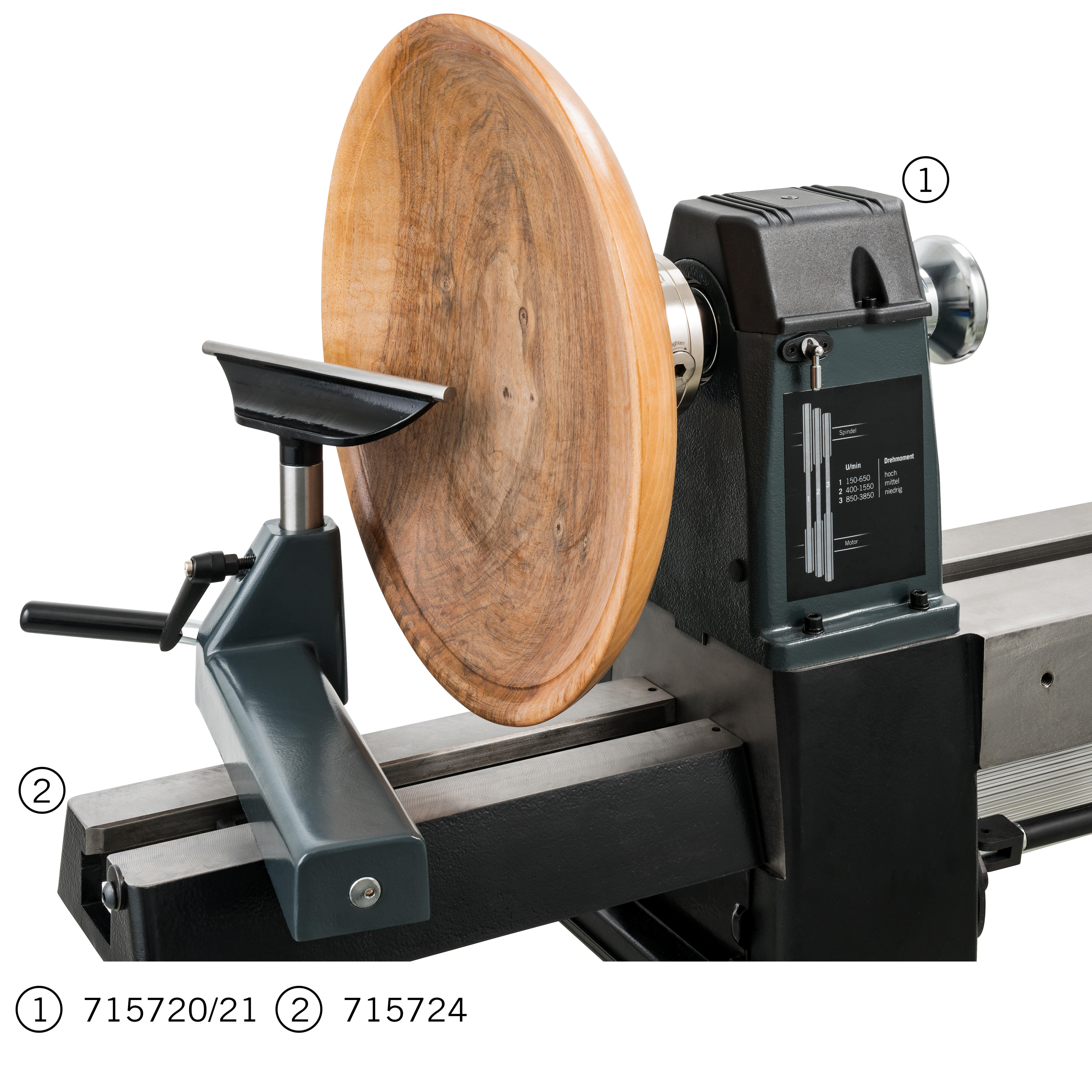

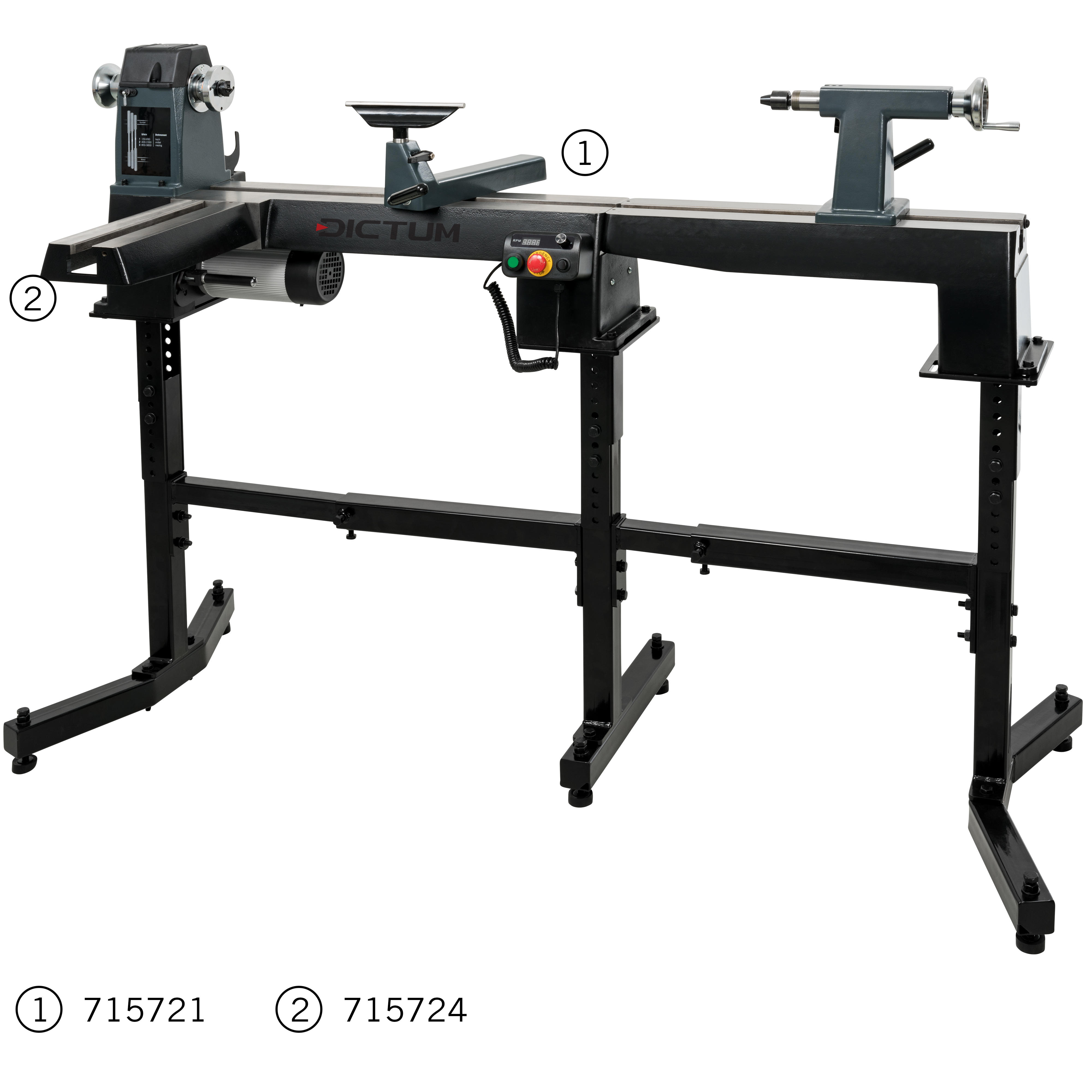

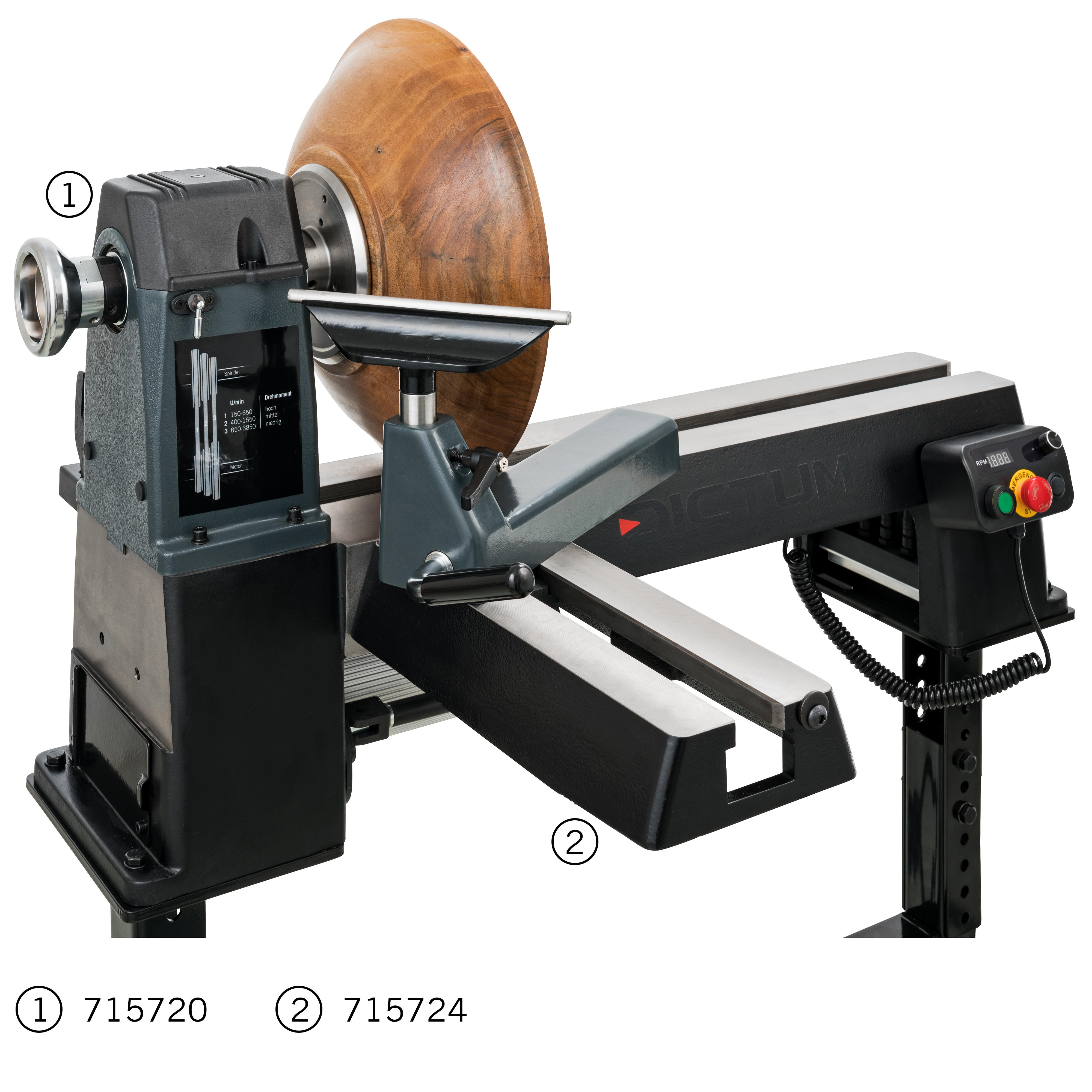

- Come prolunga a 90° davanti al bancale, consentendo di lavorare i pezzi, ad esempio durante la tornitura di ciotole, anche dal lato posteriore senza doverli riposizionare.
Il pannello di comando, dotato di interruttore ON/OFF, regolazione continua della velocità tramite potenziometro, display LED per la velocità da 150 a 3850 giri/min e interruttore di inversione per rotazione destrorsa/sinistrorsa, è magnetico e può essere fissato in modo pratico in qualsiasi punto della macchina.
Il motore DC brushless ad alte prestazioni da 1100 W, in combinazione con a una puleggia tripla, assicura la coppia massima a ogni regime. Il motore è esente da manutenzione, silenzioso e garantisce un funzionamento regolare.
Il passo della testa portamandrino 24 x 15° consente un posizionamento di precisione del pezzo in lavorazione, ideale per operazioni di foratura o fresatura.
La copertura del testa mandrino presenta una superficie metallica piana, adatta per il fissaggio rapido di lampade o vaschette magnetiche.
Un ulteriore dettaglio tecnico è costituito dalle viti di regolazione nel basamento della contropunta, che consenstono di eliminare eventuali giochi tra il bancale e la contropunta per una precisione operativa massimale.
Il tornio DICTUM combina una struttura collaudata con innovazioni e migliorie tecniche. Sviluppiamo e testiamo i torni in collaborazione con i docenti dei nostri Workshop e i tornitori professionisti. In fase di progettazione, teniamo conto dei desideri e delle esigenze dei clienti, dai principianti agli esperti.
Dati tecnici:
- Altezza punte: 180 mm, per pezzi fino a 360 mm di diametro
- Distanza tra le punte: 510 mm, estendibile fino a 1120 mm mediante prolunghe
- Regolazione in continuo della velocità: 150–650 / 400–1550 / 850–3850 giri/min
- Mandrino cavo con cono interno MK2 e filettatura M33 x 3,5 DIN 800
- Contropunta con foratura di 10 mm e cannotto MK2 (corsa 50 mm)
- Motore 230 V, potenza erogata 1100 W (1,5 CV)
- Lunghezza totale: 1095 mm
- Larghezza: 290 mm
- Altezza: 460 mm
- Peso: 62 kg
- Poggiautensili 200 mm, montante da 25,4 mm
- Cannotto del contropunta con filettatura e dado di serraggio
- Trascinatore a quattro punte MK2, Ø 25 mm
- Contropunta rotante MK2
- Disco portapezzo 80 mm
- Barra di espulsione
- Chiavi di serraggio da 38 e 46 mm
- Chiavi a brugola da 2,5 / 3 / 4 / 5 mm
- Supporto utensili
- Piedini regolabili in metallo massiccio, adatti anche per il montaggio del tornio su banchi da lavoro
Caratteristiche
| Allacciamento rete elettrica: | 230 V / 50 Hz |
|---|---|
| Altezza della punta: | 180 mm |
| Apparecchio divisore: | 24 x 15° |
| Cono Morse: | MK2 |
| Corsa della contropunta: | 50 mm |
| Dimensioni: | 1095 x 290 x 460 mm (senza basamento) mm |
| Display della velocità: | digitale |
| Distanza tra le punte: | 510 mm |
| Filettatura: | M33 x 3,5 DIN 800 |
| Interruttore di inversione: | Rotazione destra/sinistra |
| Peso: |
Macchina: 62 kg Prolunga bancale: 15 kg Basamento: 33 kg kg |
| Poggiautensili: | 150 mm |
| Potenza del motore: | Potenza di uscita 1100 Watt |
| Regolazione della velocità: | regolazione elettronica della velocità, puleggia tripla |
| Tipo: | Tornio da banco |
| Velocità: | 150-650, 400-1550, 850-3850 Giri/min |
| Versione: | Set, incl. inclusa prolunga del bancale da 600 mm e basamento. |
Caratteristiche
| Allacciamento rete elettrica: | 230 V / 50 Hz |
|---|---|
| Altezza della punta: | 180 mm |
| Apparecchio divisore: | 24 x 15° |
| Cono Morse: | MK2 |
| Corsa della contropunta: | 50 mm |
| Dimensioni: | 1095 x 290 x 460 mm (senza basamento) mm |
| Display della velocità: | digitale |
| Distanza tra le punte: | 510 mm |
| Filettatura: | M33 x 3,5 DIN 800 |
| Interruttore di inversione: | Rotazione destra/sinistra |
| Peso: |
Macchina: 62 kg Prolunga bancale: 15 kg Basamento: 33 kg kg |
| Poggiautensili: | 150 mm |
| Potenza del motore: | Potenza di uscita 1100 Watt |
| Regolazione della velocità: | regolazione elettronica della velocità, puleggia tripla |
| Tipo: | Tornio da banco |
| Velocità: | 150-650, 400-1550, 850-3850 Giri/min |
| Versione: | Set, incl. inclusa prolunga del bancale da 600 mm e basamento. |
