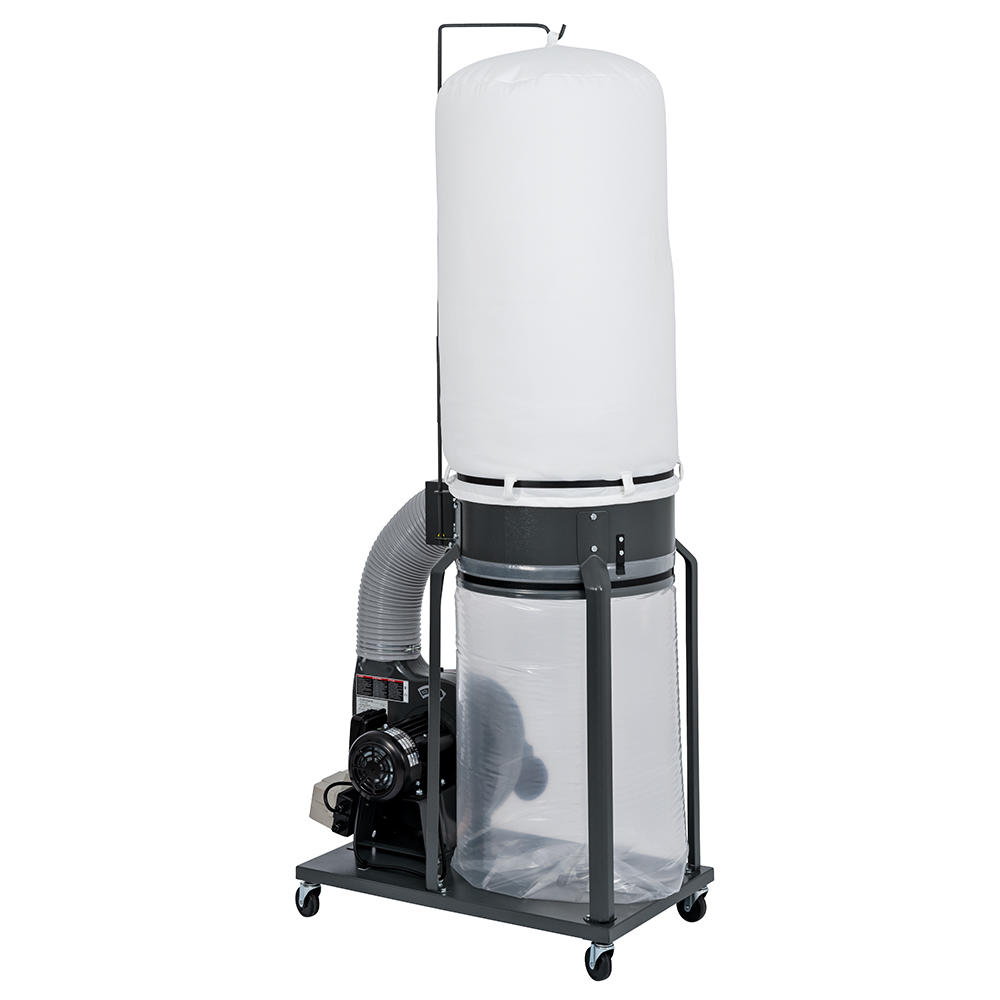

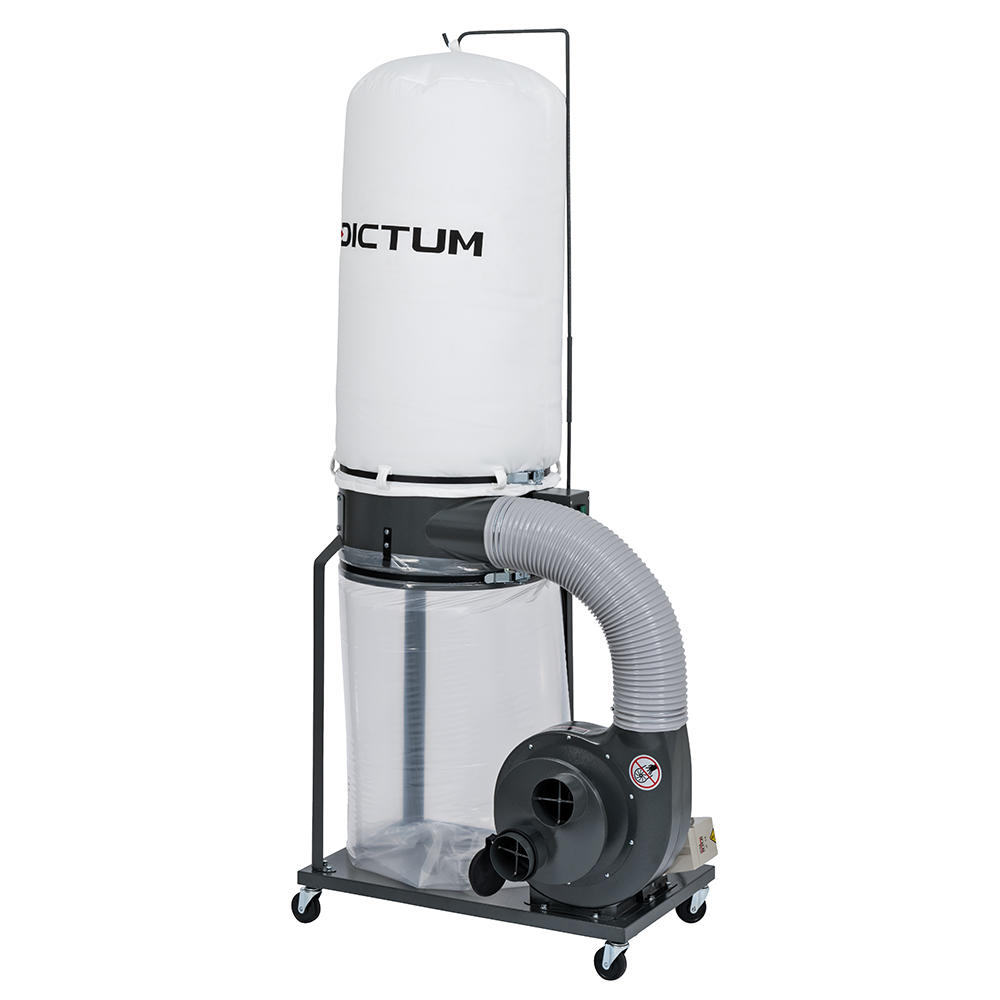

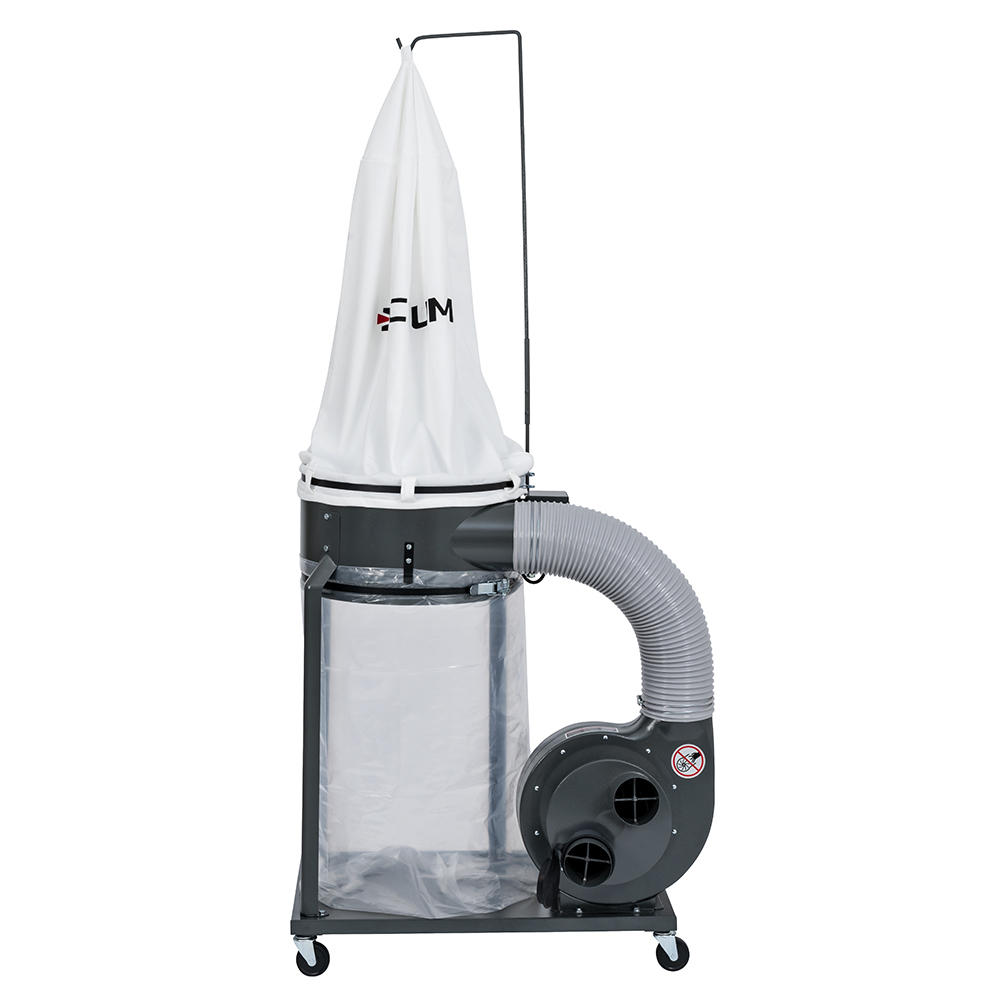

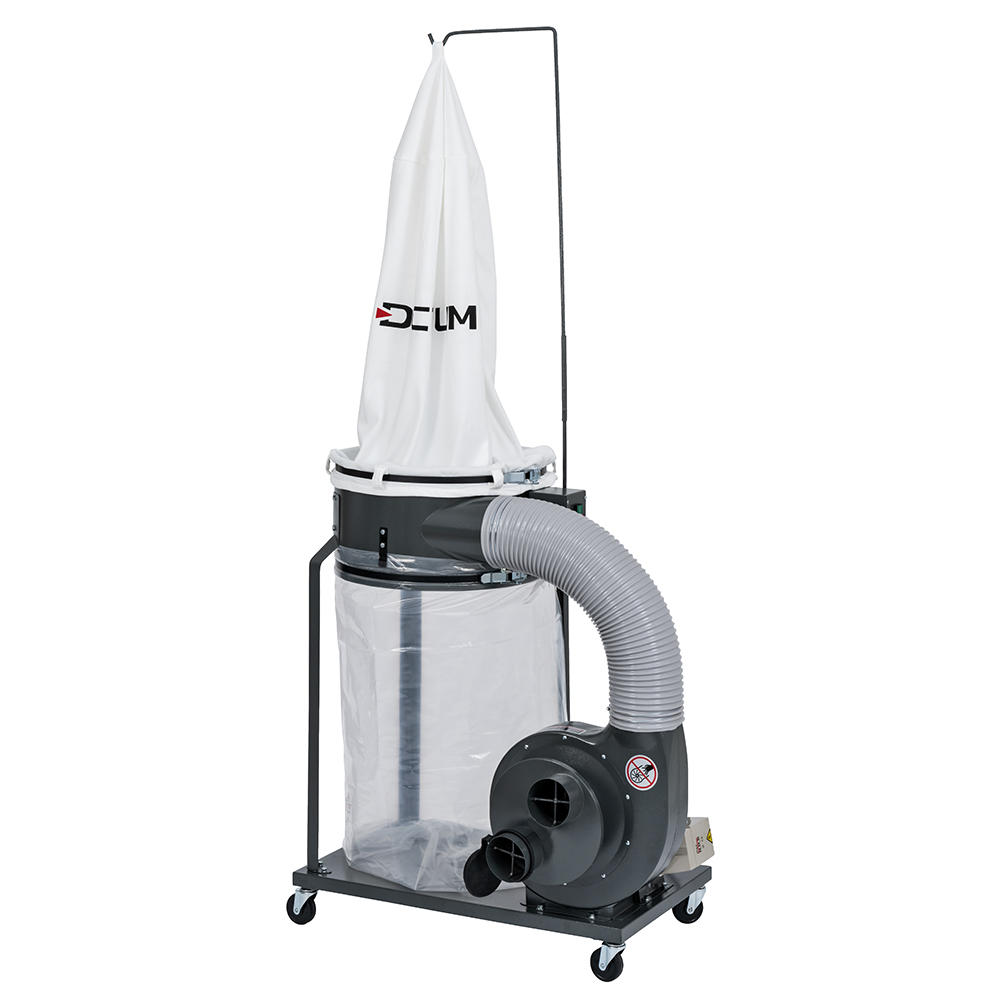

Unité d’aspiration DICTUM® SA 2200
N° d'art.:
725034
Marque:
DICTUM
699,00 € 587,39 €
par pièce(s)
Livraison par transporteur - délai de livraison d'environ 3-5 jours ouvrables en Allemagne.
Pour toute demande de livraison internationale, veuillez contacter notre service client au +49 (0)9931 4058-901.
Pour toute demande de livraison internationale, veuillez contacter notre service client au +49 (0)9931 4058-901.
Article disponible, délai de livraison d'environ 2 à 3 jours ouvrables
- Diamètre du filtre 51 cm
- Dimensions du sac à poussière Ø 51 cm x 107 cm
- Débit vol. max. 2220 m³/h
- Dépression 1618 Pa
- Encombrement (L x l x H) 95 x 50 x 210 cm
Livraison par transporteur - délai de livraison d'environ 3-5 jours ouvrables en Allemagne.
Pour toute demande de livraison internationale, veuillez contacter notre service client au +49 (0)9931 4058-901.
Pour toute demande de livraison internationale, veuillez contacter notre service client au +49 (0)9931 4058-901.
Article disponible, délai de livraison d'environ 2 à 3 jours ouvrables
Description

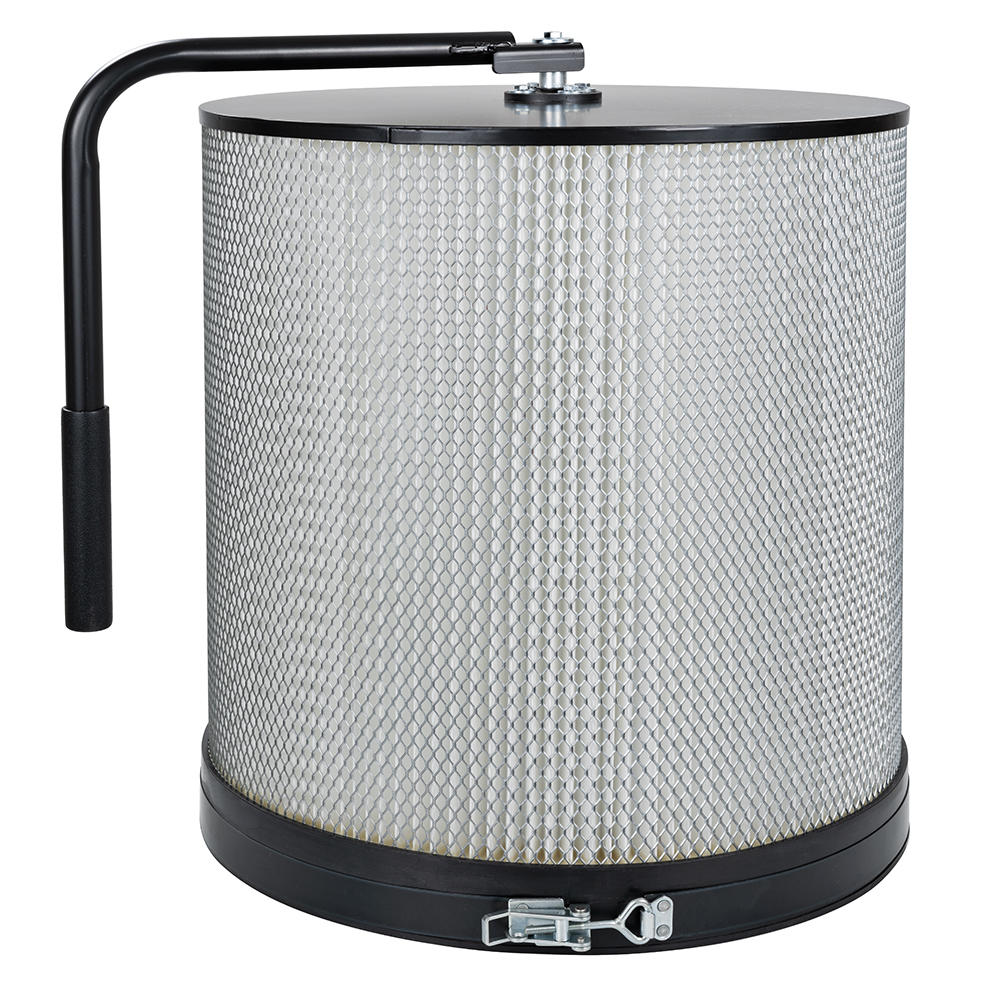

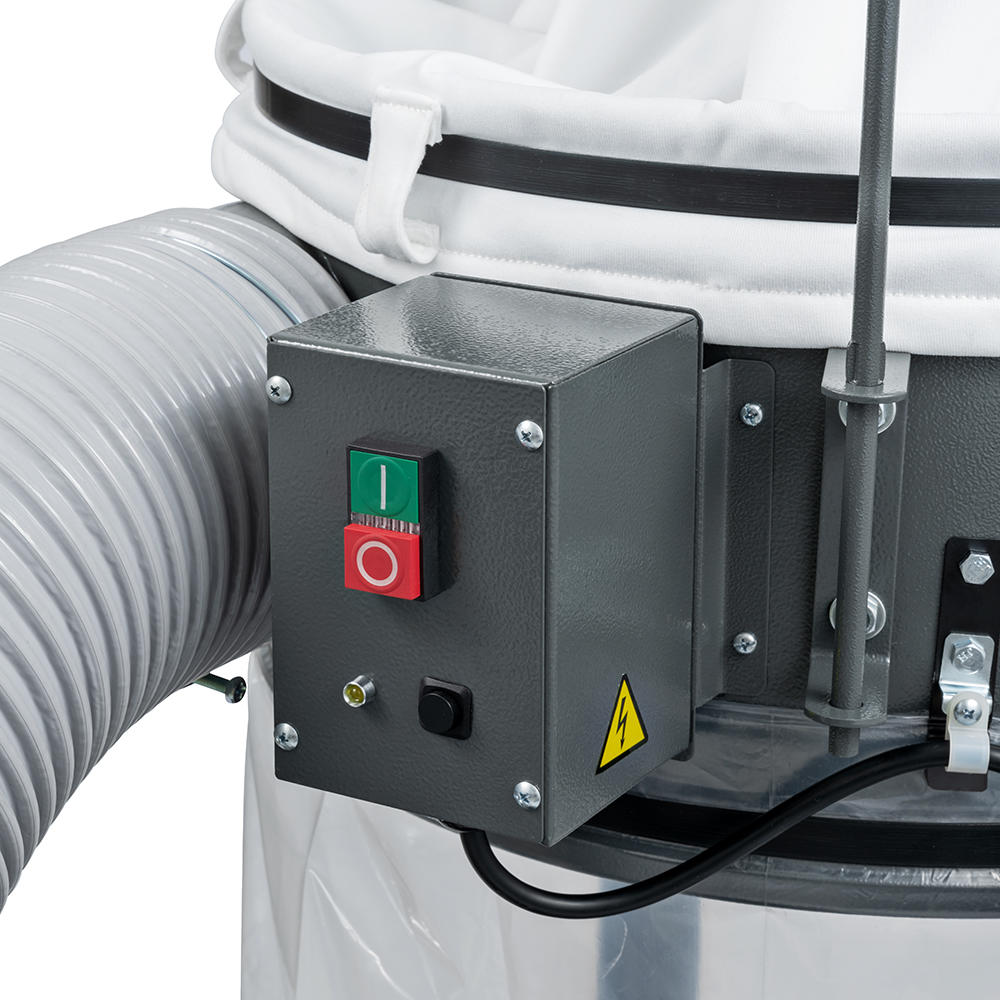

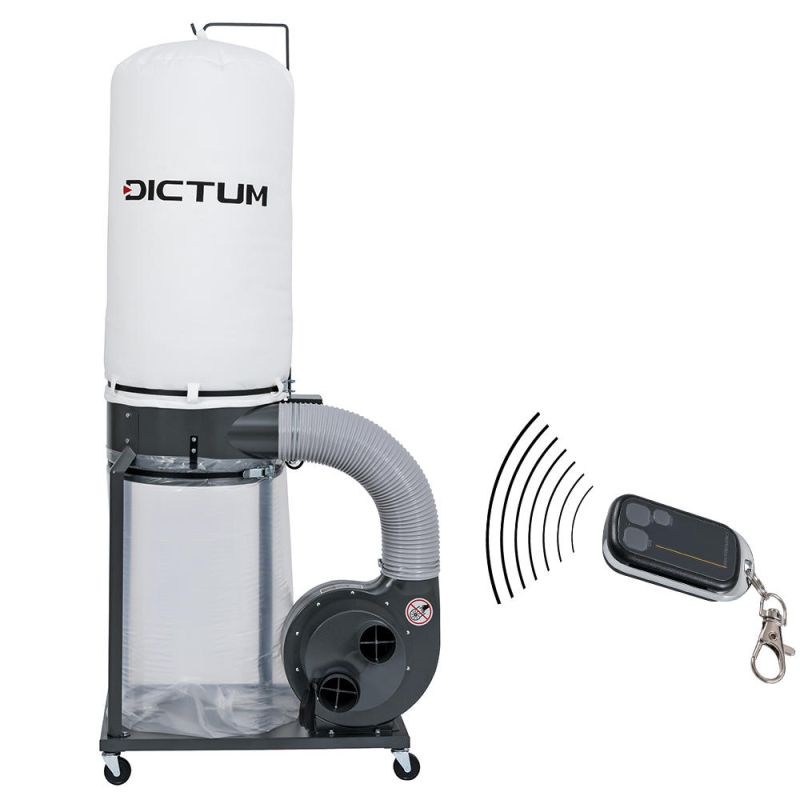

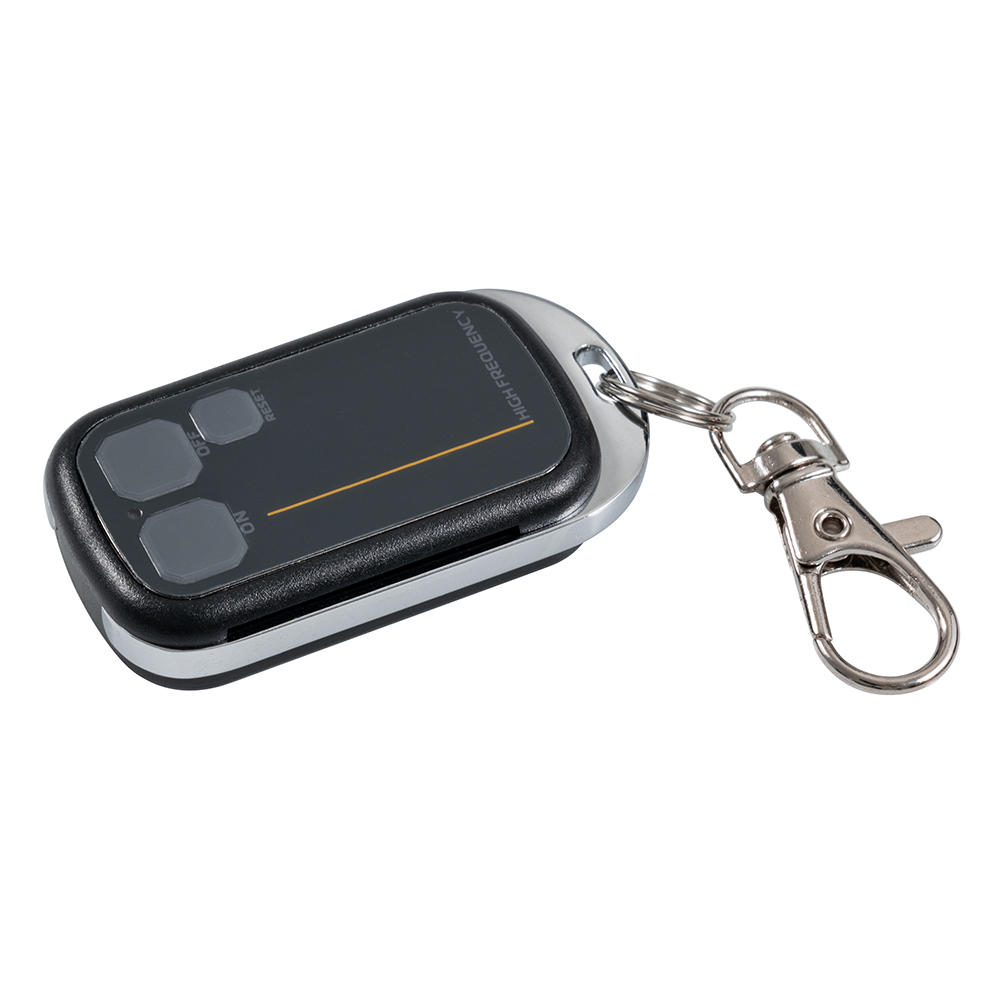

Cette unité d'aspiration est idéale pour les petits ateliers dans lesquels il faut aspirer la poussière et les copeaux de plusieurs machines. Deux collecteurs d'admission de 100 mm et une performance d'aspiration de 2220 m³/h permettent d'aspirer la poussière et les copeaux de plusieurs machines* en même temps. L’unité d'aspiration est équipée en standard d'un sac filtre en polyester de 5 microns et peut, si nécessaire, être équipée d’un filtre plissé de 1 micron (N° 725037), par ex. pour la poussière de ponçage fine. Une télécommande pratique facilite la mise en marche et l’arrêt jusqu'à une distance de 50 m, et à travers les murs. Un voyant lumineux s'allume lorsque le filtre doit être remplacé. Le sac de récupération d’une capacité de 150 litres est assez grand pour contenir une quantité élevée de poussière et de copeaux, comme par ex. sur les fraiseuses ou les raboteuses.
* Veuillez également tenir compte des informations figurant sous Critères de sélection.
Avantages et propriétés :
La machine est livrée en modules faciles à monter (y compris les instructions de montage étape par étape).
* Veuillez également tenir compte des informations figurant sous Critères de sélection.
Avantages et propriétés :
- Structure robuste en composants métalliques revêtus par poudre.

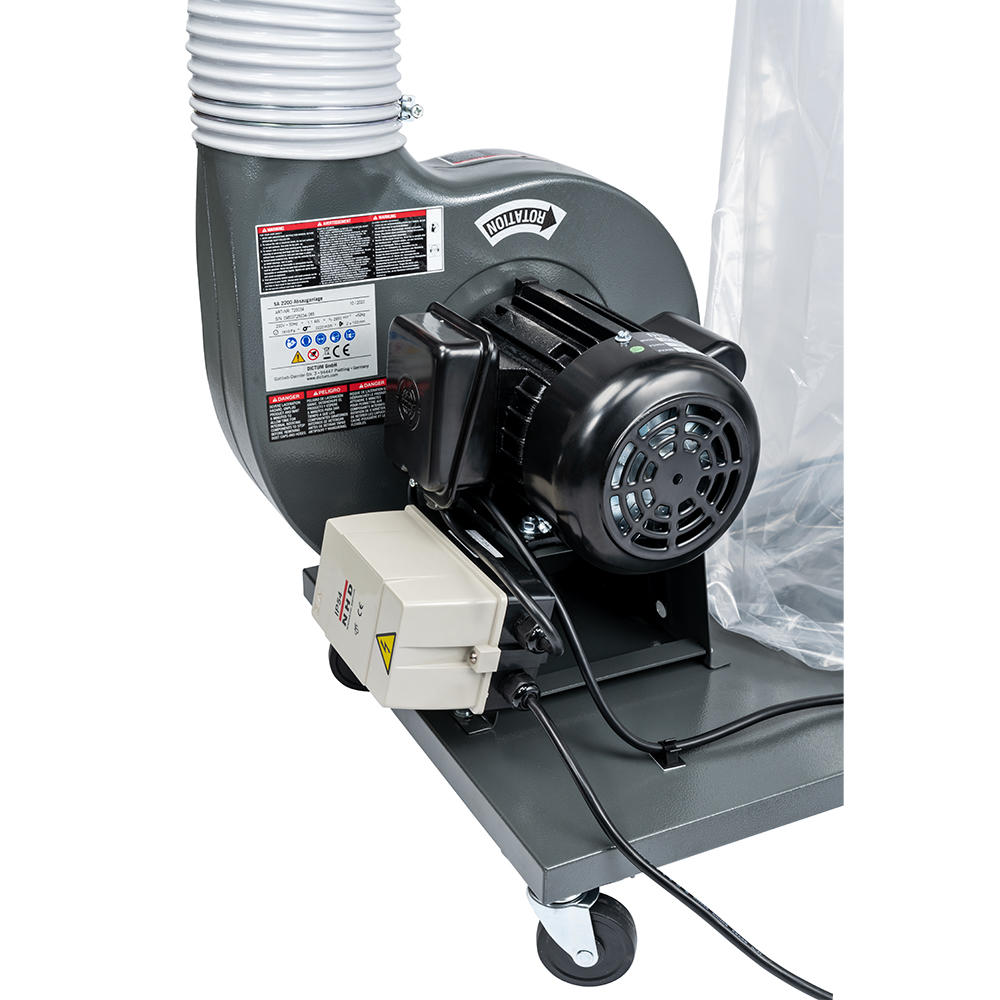

- Le ventilateur en acier parfaitement équilibré et la forme optimisée des pales assurent une longue durée de vie, un fonctionnement sans vibrations et régulier.
- Le séparateur de poussière permet de séparer de manière efficace les particules en suspension les plus fines du produit aspiré et prévient l’encrassement prématuré des pores du filtre.
- Séparation optimale du mélange air/copeaux pour une plus grande densité dans le sac de récupération à copeaux (changement réduit de sacs).
- Efficacité de filtration jusqu’à 99,9% des particules ≥ 5 microns.

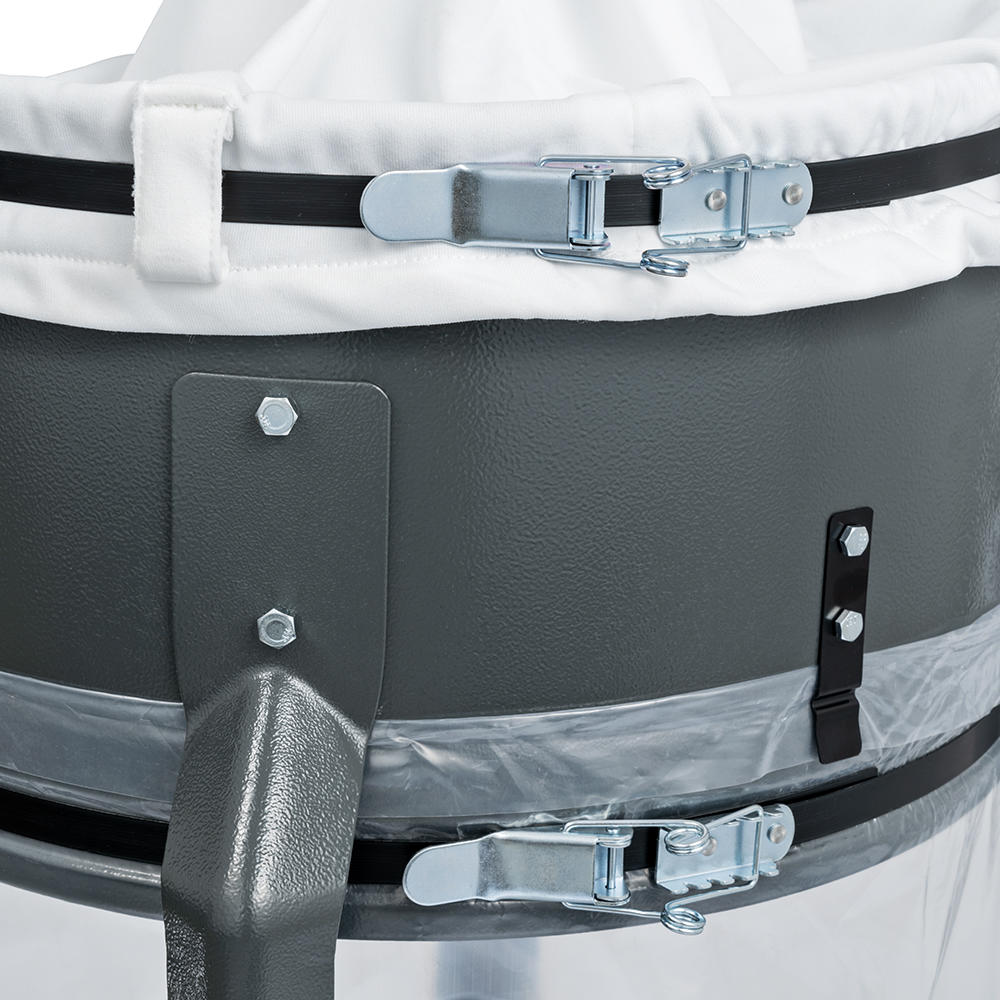

- Le sac de récupération de copeaux est soutenu par une tôle de fond robuste et est solidement fixé au séparateur par une sangle de serrage réglable.
- Collecteur d'admission multiple dans une structure robuste en tôle d'acier dotée de capuchons en caoutchouc.
- Quatre roues pivotantes pour une mobilité optimale dans l'atelier.
La machine est livrée en modules faciles à monter (y compris les instructions de montage étape par étape).
Critères de sélection pour une unité d'aspiration :
Plus le volume du sac à copeaux est faible, plus la quantité de copeaux générés sur la machine doit être faible. Les scies circulaires produisent un volume de copeaux moindre que les raboteuses. Les raboteuses avec une largeur de rabotage de 50 cm produisent un volume de copeaux plus important que les machines d’une largeur de 20 cm seulement.
Respecter le facteur de simultanéité. L'unité permet d'aspirer la poussière ou les copeaux émanant simultanément d'une ou de plusieurs machines.
Dans le cas d'aspiration de poussières fines, l'unité doit pouvoir être équipée d'un filtre plissé de 1 micron.
Les grandes ouvertures d'aspiration pour les petites particules de poussière, par ex. sur les tables de ponçage, nécessitent un débit d'air plus élevé que l'aspiration ponctuelle de copeaux, par exemple sur les scies à ruban.
Plus les copeaux à aspirer sont lourds, par exemple des copeaux humides, plus la dépression (également appelée pression différentielle) doit être élevée.
Plus la conduite d'aspiration est longue, plus il y a de coudes ou de collecteurs, plus la dépression (également appelée pression différentielle) doit être élevée.
Lors d’aspiration collective (plusieurs machines raccordées à une seule conduite d'aspiration), il est conseillé d’observer les règles suivantes.
Filtre pour particules de poussière :la valeur en micron (μm ou micromètre) indique la taille des mailles ou des pores du matériau filtrant. Plus la valeur en micron est faible, plus les particules fines de poussière sont éliminées de l'air évacué.
Plus le volume du sac à copeaux est faible, plus la quantité de copeaux générés sur la machine doit être faible. Les scies circulaires produisent un volume de copeaux moindre que les raboteuses. Les raboteuses avec une largeur de rabotage de 50 cm produisent un volume de copeaux plus important que les machines d’une largeur de 20 cm seulement.
Respecter le facteur de simultanéité. L'unité permet d'aspirer la poussière ou les copeaux émanant simultanément d'une ou de plusieurs machines.
Dans le cas d'aspiration de poussières fines, l'unité doit pouvoir être équipée d'un filtre plissé de 1 micron.
Les grandes ouvertures d'aspiration pour les petites particules de poussière, par ex. sur les tables de ponçage, nécessitent un débit d'air plus élevé que l'aspiration ponctuelle de copeaux, par exemple sur les scies à ruban.
Plus les copeaux à aspirer sont lourds, par exemple des copeaux humides, plus la dépression (également appelée pression différentielle) doit être élevée.
Plus la conduite d'aspiration est longue, plus il y a de coudes ou de collecteurs, plus la dépression (également appelée pression différentielle) doit être élevée.
Lors d’aspiration collective (plusieurs machines raccordées à une seule conduite d'aspiration), il est conseillé d’observer les règles suivantes.
- La section totale de tous les raccords d’aspiration aspirant simultanément ne doit pas excéder la section du collecteur d'admission du ventilateur.
- La conduite doit être aussi courte et droite que possible, le nombre de raccords de dérivation et de coudes doit également être minimisé.
- Les réductions de conduites doivent être placées le plus près possible des machines, privilégiant les petits diamètres du côté de la machine.
- Dans les configurations où plusieurs appareils sont connectés à un même dispositif d'aspiration, il faut toujours équiper chaque machine d'une vanne d'arrêt.
- Éviter les conduites flexibles présentant une grande résistance au frottement et une perte de pression élevée. Les tuyaux flexibles ont une perte de pression plus élevée que les tuyaux fixes à paroi lisse.
Filtre pour particules de poussière :la valeur en micron (μm ou micromètre) indique la taille des mailles ou des pores du matériau filtrant. Plus la valeur en micron est faible, plus les particules fines de poussière sont éliminées de l'air évacué.
Contenu de la livraison
- Unité d'aspiration démontée en modules de montage simples
- Sac filtre, Ø 51 cm x 95 cm
- Sac de récupération de copeaux, Ø 51 cm x 107 cm
- Collecteur d'admission 2x Ø100 mm, fabriqué en tôle d'acier
Caractéristiques
| Diamètre du filtre: | 51 cm |
|---|---|
| Dimensions du sac à poussière: | Ø 51 cm x 107 cm |
| Débit vol. max.: | 2220 m³/h |
| Dépression: | 1618 Pa |
| Encombrement (L x l x H): | 95 x 50 x 210 cm |
| Machine / Accessoires: | Machines |
| Matériau du filtre: | Polyester |
| Niveau de pression acoustique (LpA): | 85 dB(A) |
| Poids: | 52 kg |
| Puissance absorbée: | 1100 W |
| Surface de filtre: | 1,93 m² |
| Tension du moteur: | 230 V / 50 Hz |
| Type de machine: | Unité d'aspiration |
| Vitesse du moteur: | 2850 min-¹ |
| Volume du sac à poussière: | 150 Litres |
| sans /avec fil: | Réseau |
| Ø manchon d'aspiration: | 2 x 100 cm |
Caractéristiques
| Diamètre du filtre: | 51 cm |
|---|---|
| Dimensions du sac à poussière: | Ø 51 cm x 107 cm |
| Débit vol. max.: | 2220 m³/h |
| Dépression: | 1618 Pa |
| Encombrement (L x l x H): | 95 x 50 x 210 cm |
| Machine / Accessoires: | Machines |
| Matériau du filtre: | Polyester |
| Niveau de pression acoustique (LpA): | 85 dB(A) |
| Poids: | 52 kg |
| Puissance absorbée: | 1100 W |
| Surface de filtre: | 1,93 m² |
| Tension du moteur: | 230 V / 50 Hz |
| Type de machine: | Unité d'aspiration |
| Vitesse du moteur: | 2850 min-¹ |
| Volume du sac à poussière: | 150 Litres |
| sans /avec fil: | Réseau |
| Ø manchon d'aspiration: | 2 x 100 cm |
