PantoRouter® pour moteur de fraisage Ø 89 mm
Art. No.:
720556
Brand:
PantoRouter
1 869,00 €* 1 570,59 €*
per pièce
Item available
- Machine / Accessoires Machines
- Type de machine PantoRouter
Description
L’original : pour un travail personnalisé, précis, rapide et simple
Convient aux moteurs de fraisage de Ø 89 mm, par exemple RoutMaster Pro (N° 721630).
Le PantoRouter est une fraiseuse à copier de précision pour de nombreux assemblages de bois. Dotée du principe de fonctionnement d’un pantographe, la fraiseuse à copier peut travailler dans l’espace sur l’ensemble des trois axes. En plus de la position de travail (axes X/Y), on peut aussi déterminer la profondeur de plongée de la fraise de façon exacte. Selon le diamètre du collier de serrage, il est possible d'utiliser des fraises de type rond ou des moteurs de fraisage avec collier de serrage Euro.
Grâce aux gabarits on peut par ex. jauger des sections transversales de tenons, des formes et des distances de queues d’aronde, des schémas de trous ou des contours conçus librement. Sans devoir changer le gabarit, vous pouvez par ex. fraiser des tenons et des mortaises avec un seul réglage, tout en assurant une grande précision d’ajustement et de répétition.
Des palpeurs avec roulement à billes de différents diamètres permettent de modifier la taille du fraisage sans changer le gabarit.

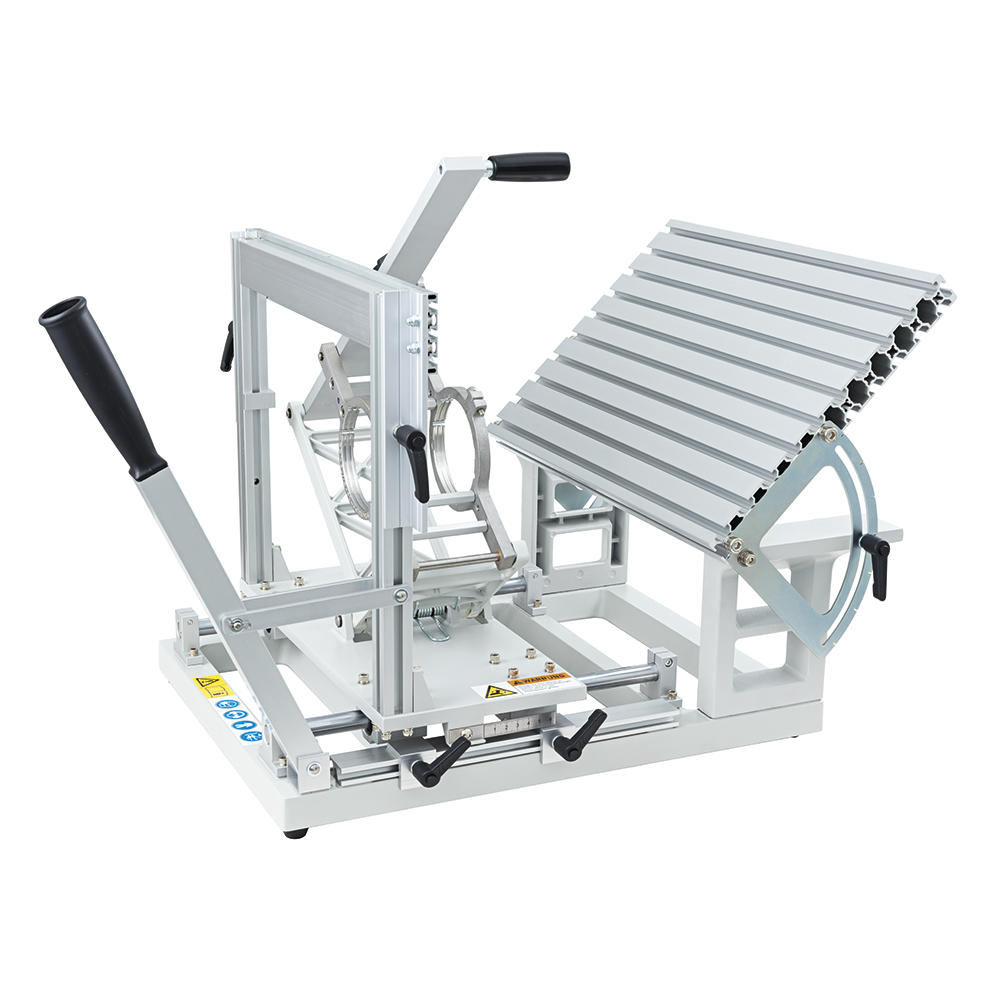

La table de fraisage est relevable en continu et permet de fraiser des tenons en biais, des rainures ou des trous de chevilles dans des surface d'onglet ou également des plaques signalétiques.
Avantages :
Grâce aux gabarits on peut par ex. jauger des sections transversales de tenons, des formes et des distances de queues d’aronde, des schémas de trous ou des contours conçus librement. Sans devoir changer le gabarit, vous pouvez par ex. fraiser des tenons et des mortaises avec un seul réglage, tout en assurant une grande précision d’ajustement et de répétition.
Des palpeurs avec roulement à billes de différents diamètres permettent de modifier la taille du fraisage sans changer le gabarit.
La table de fraisage est relevable en continu et permet de fraiser des tenons en biais, des rainures ou des trous de chevilles dans des surface d'onglet ou également des plaques signalétiques.
Avantages :
- Support pour gabarits réglable en hauteur
- Les gabarits à tenons et à mortaises permettent un réglage fin de l’ajustement

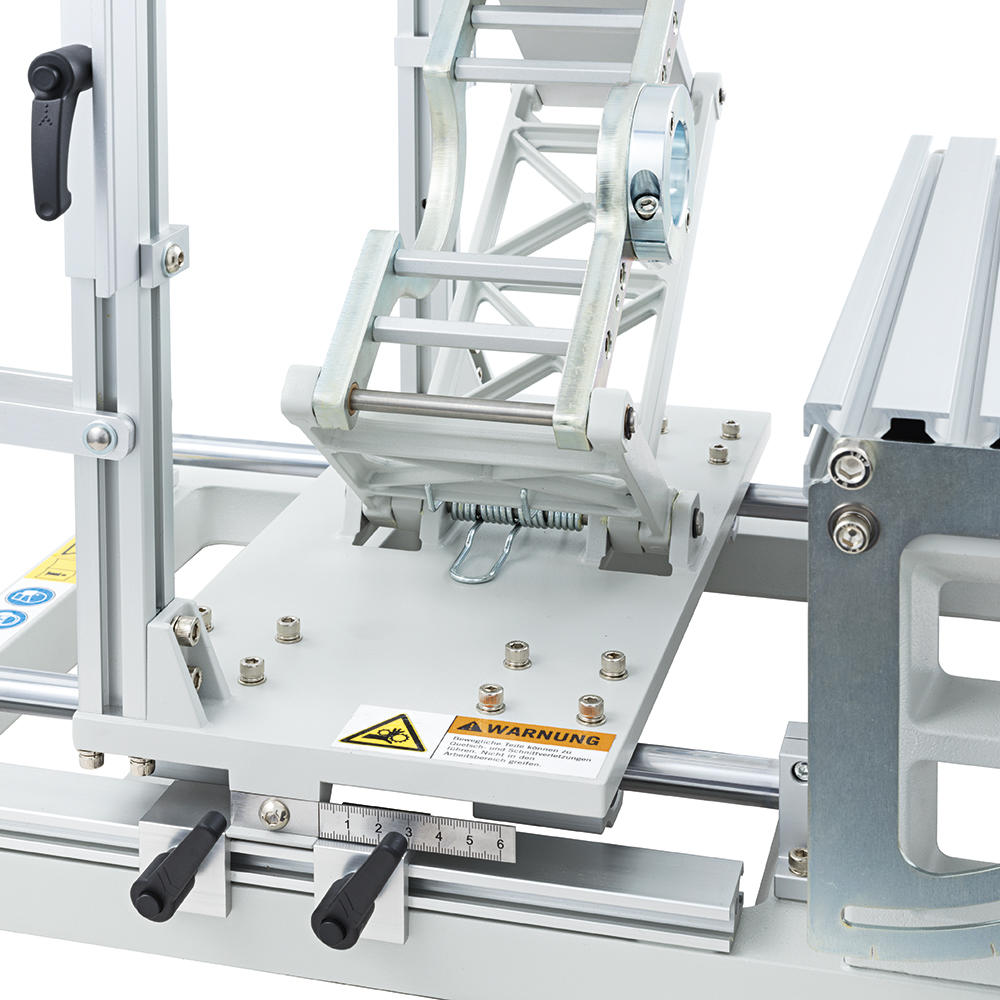

- Dispositif de copie facile à ajuster de façon précise
- Alignement précis du moteur de fraisage
- Table de machine inclinable en aluminium résistant à la torsion
- Butée de profondeur avec échelle
- Construction légère et résistant à la torsion
- Fixation horizontale de la pièce pour travailler de grandes longueurs
- Zone de fraisage avec support de gabarit : largeur 240 mm, hauteur 75 mm
- Presque sans limites, grâce à vos propres gabarits personnalisés, faits par vous-mêmes
Le PantoRouter, l’original :

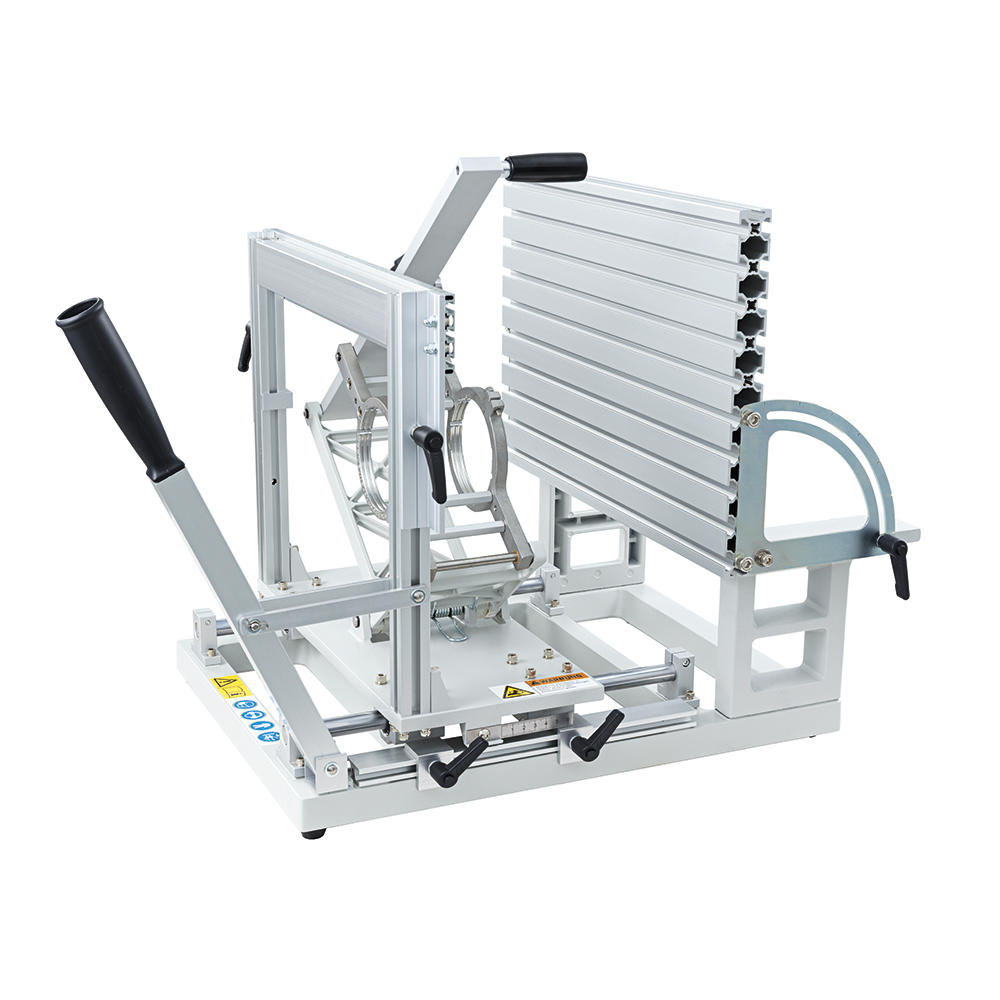

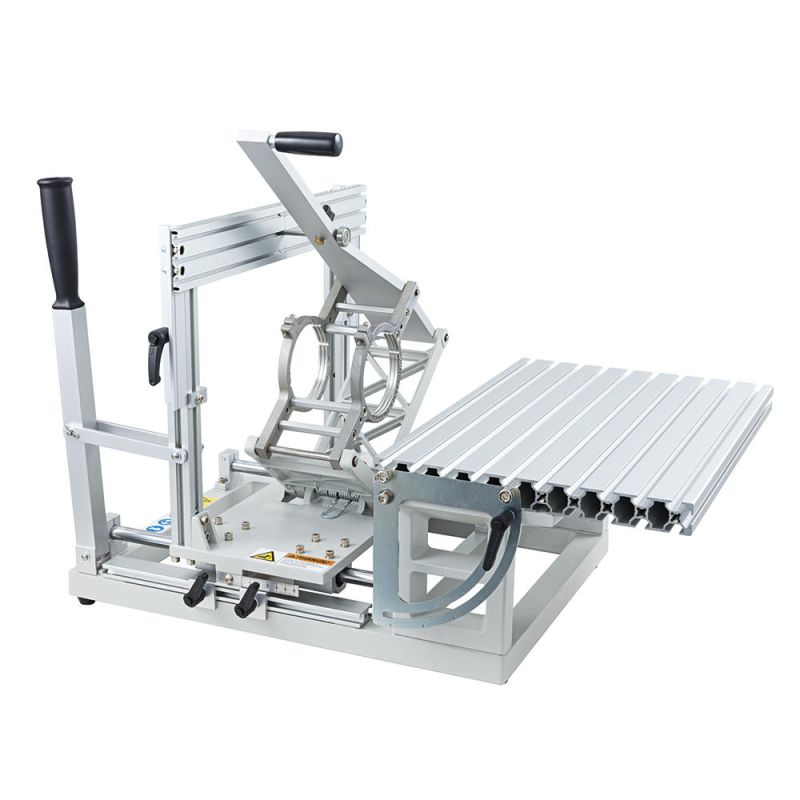

Le châssis est entièrement fabriqué en aluminium résistant à la torsion. Une peinture de grande qualité assure une protection durable, même dans des conditions climatiques extrêmes (testé avec de l’eau salée). La fixation du moteur garantit une position parfaitement perpendiculaire à la pièce. La table de machine relevable jusqu’à 90° offre une multitude d’utilisations possibles.
Scope of delivery
- PantoRouter avec suspension de moteur, convient au moteur de fraisage avec collier de serrage de Ø 89 mm, par exemple Draper Expert MR1300
- Support de gabarit V3 avec gabarit d’épaisseur du matériau
- Butée de pièce avec levier de serrage, paire
- Butée de pièce avec vis à oreilles, paire
- 5 gabarits à tenon horizontaux (A 1" / B 1.5" / C 2" / D 2.5" / E 3")
- 2 gabarits à tenon verticaux (B-V 1.5" / D-V 2.5")
- Palpeur, Ø 10 mm
- Palpeur, Ø 15 mm
- Palpeur, Ø 20 mm
- Palpeur, Ø 22 mm
- Broche de centrage
- Butée de profondeur avec échelle en mm et en pouces
Livré sans moteur de fraisage.
