Jeu de gabarits à tenons, 7 pièces
Art. No.:
720574
Brand:
PantoRouter
33,30 €* 27,98 €*
per pièce
Product end November 2026 Available
- Abmessungen 5 horizontale Schablonen 25,4 - 76,2 mm, vertikale Schablonen 38,1 - 63,5 mm
- Machine / Accessoires Accessoires
- Passend für PantoRouter
- Type de machine PantoRouter
- Version Schlitz- und Zapfenschablonen
Description

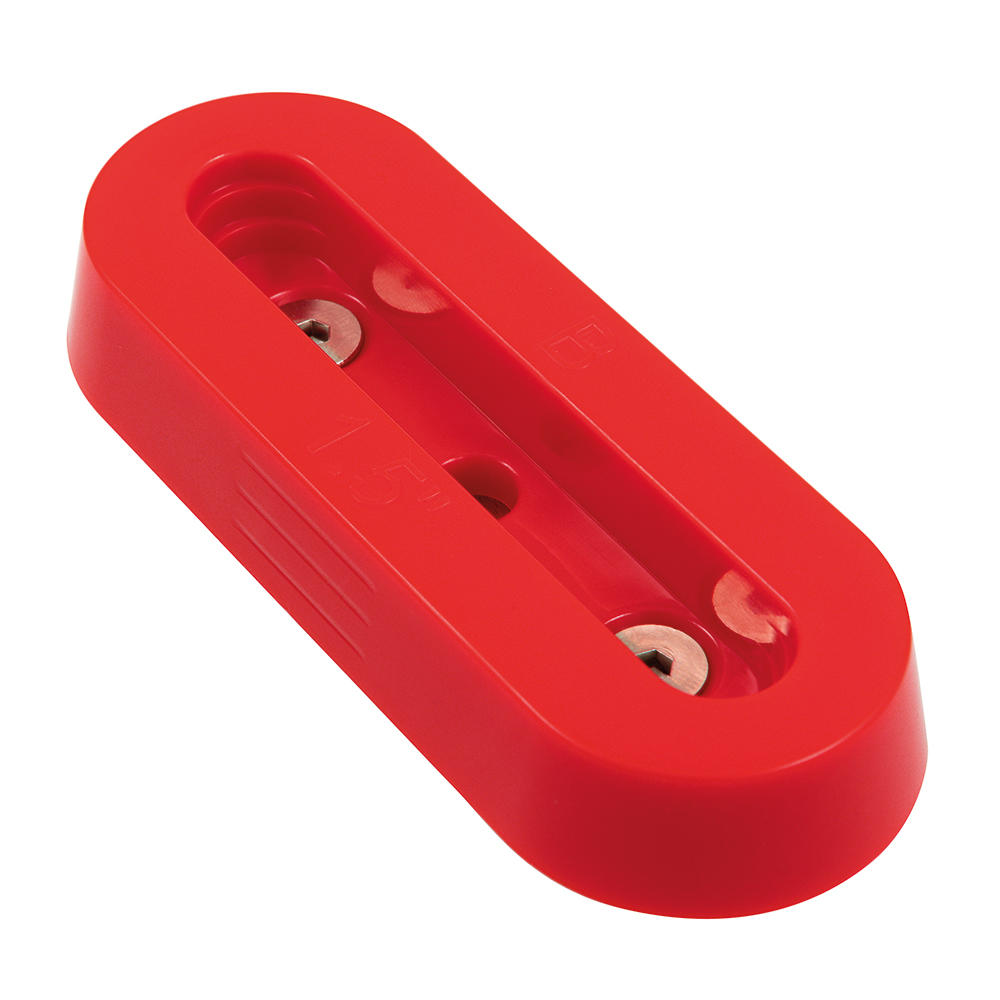

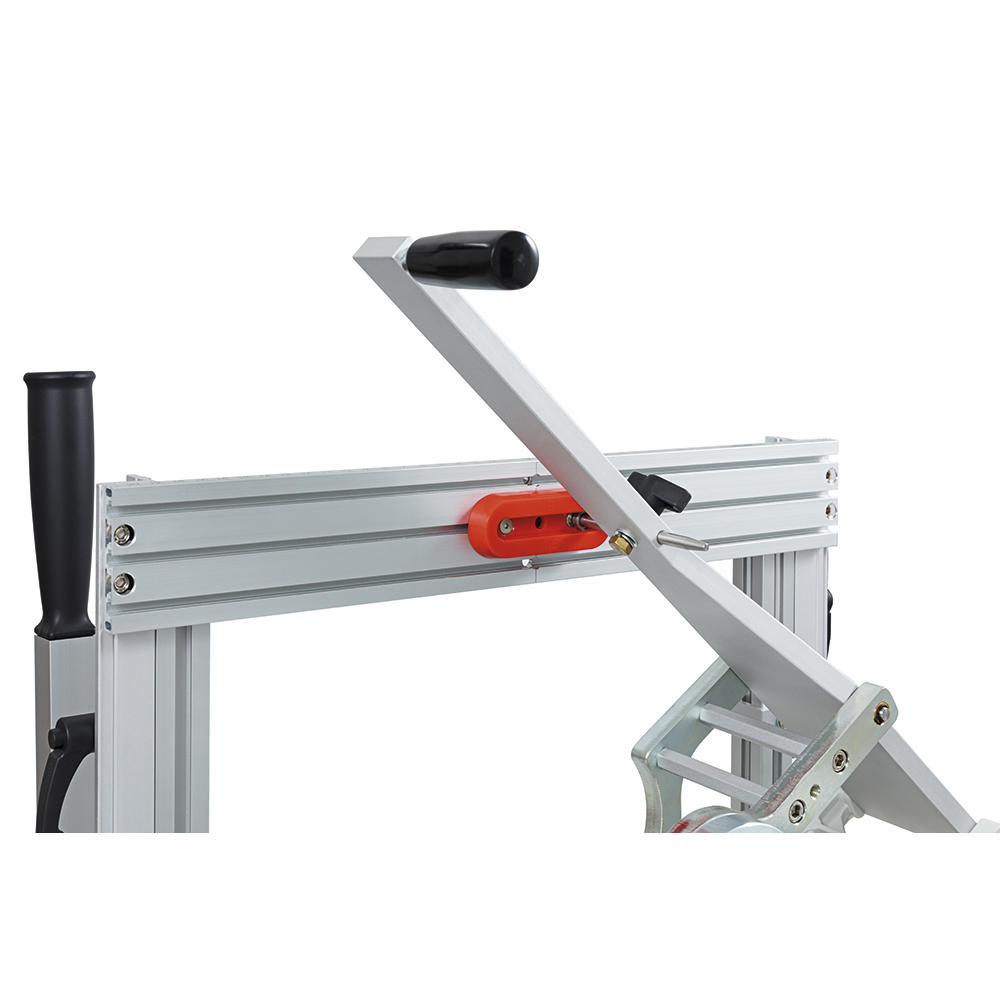

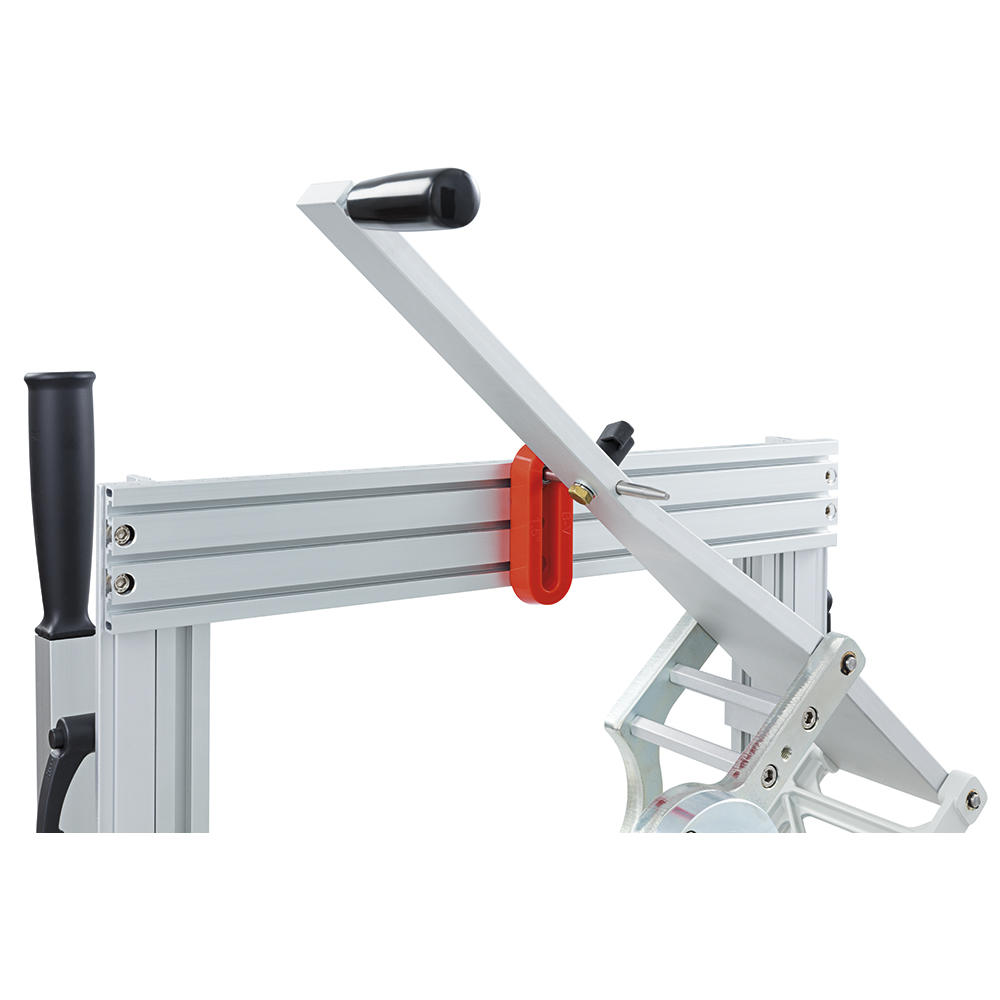

5 longueurs différentes de gabarits à tenons avec tenon à niveler sur le dos pour un alignement horizontal et vertical précis. Le contour extérieur de ce gabarit est chanfreiné pour permettre un réglage fin de l’ajustement. Si on jauge le point le plus élevé du gabarit avec le roulement à billes, le tenon devient plus grand ; si on jauge le point le plus bas, le tenon devient plus petit. Les gabarits de 12 mm d'épaisseur permettent un réglage fin jusqu'à +/- 1 mm grâce au bord extérieur chanfreiné :
Des graduations sur le contour extérieur ainsi que trois largeurs de rainure graduées dans le gabarit permettent de positionner le roulement à billes de façon exactement identique afin d'obtenir la même précision d'ajustement lors de travaux répétitifs.

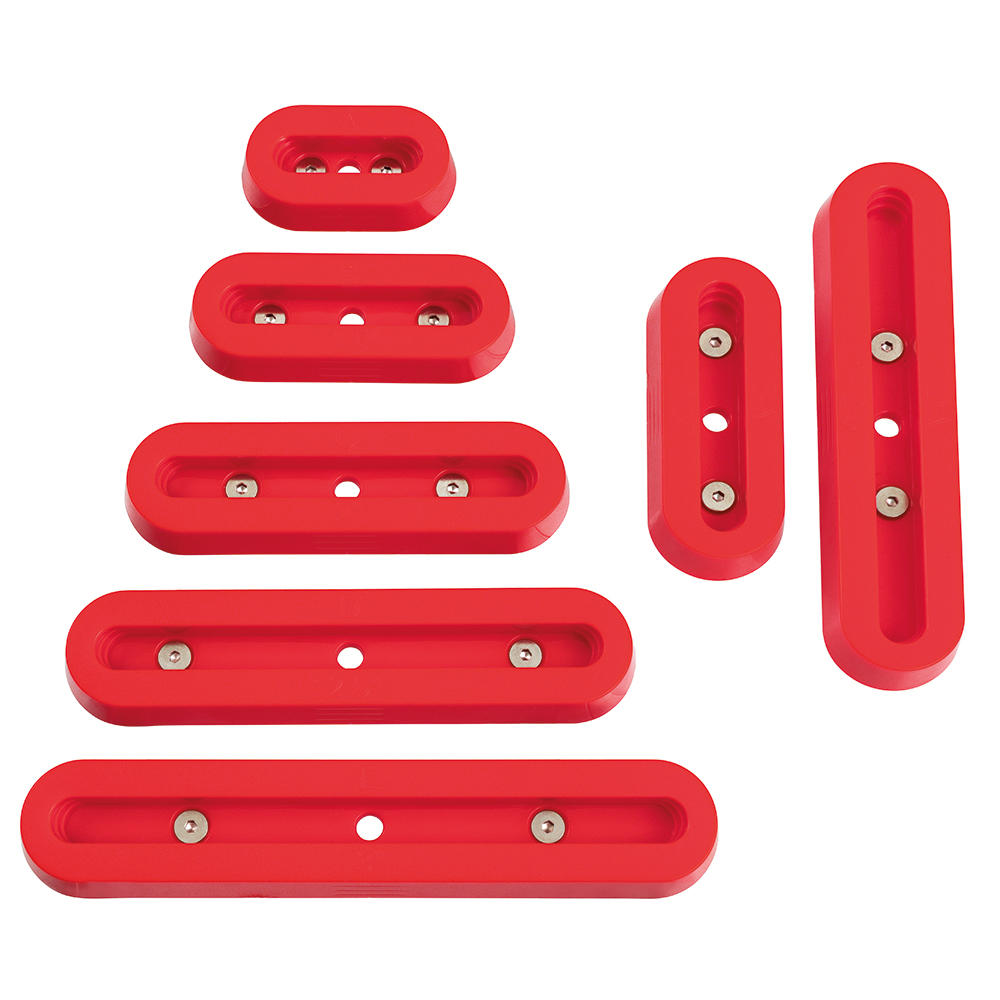

Inclus dans la livraison : 5 gabarits horizontaux (A 1" / B 1.5" / C 2" / D 2.5" / E 3"), 2 gabarits verticaux (B-V 1.5" / D-V 2.5"). Convient pour le PantoRouter.
Des graduations sur le contour extérieur ainsi que trois largeurs de rainure graduées dans le gabarit permettent de positionner le roulement à billes de façon exactement identique afin d'obtenir la même précision d'ajustement lors de travaux répétitifs.
Inclus dans la livraison : 5 gabarits horizontaux (A 1" / B 1.5" / C 2" / D 2.5" / E 3"), 2 gabarits verticaux (B-V 1.5" / D-V 2.5"). Convient pour le PantoRouter.
Nivellierzapfen auf der Rückseite garantieren exakte horizontale bzw. vertikale Ausrichtung. Die Außenkontur dieser Schablonen ist abgeschrägt, um eine Feineinstellung der Passung zu ermöglichen. Wird mit dem Kugellager der höchste Punkt der Schablone abgetastet, wird der Zapfen größer; wird der niedrigste Punkt abgetastet, wird der Zapfen kleiner. Die 12 mm dicken Schablonen erlauben durch die schrägen Außenkanten einen Feineinstellbereich von bis zu +/- 1 mm.
Properties
| Abmessungen: | 5 horizontale Schablonen 25,4 - 76,2 mm, vertikale Schablonen 38,1 - 63,5 mm |
|---|---|
| Machine / Accessoires: | Accessoires |
| Passend für: | PantoRouter |
| Type de machine: | PantoRouter |
| Version: | Schlitz- und Zapfenschablonen |
Properties
| Abmessungen: | 5 horizontale Schablonen 25,4 - 76,2 mm, vertikale Schablonen 38,1 - 63,5 mm |
|---|---|
| Machine / Accessoires: | Accessoires |
| Passend für: | PantoRouter |
| Type de machine: | PantoRouter |
| Version: | Schlitz- und Zapfenschablonen |
Manufacturer
| Name: | PantoRouter |
|---|---|
| Postal address: | South May Rd 20580 97045 Oregon City, OR United States |
