Expertise - Mandrins de perceuse
Quels sont les différents types de mandrins de perceuse ?
Pour serrer différents outils, différents mandrins de perceuse sont utilisés dans différentes machines. On distingue les mandrins de perceuse avec couronne dentée et les mandrins de perceuse à serrage rapide.
Mandrins de perceuse avec couronne dentée
Les mandrins de perçage à couronne dentée sont utilisés pour le porte-embouts d'outils de perçage ou d'outils de coupe dans les perceuses de tous types. Les perceuses d'établi ou les perceuses à colonne sont généralement livrées avec des mandrins de perceuse à couronne dentée. Les perceuses à main sont également équipées la plupart du temps de mandrins de perçage à couronne dentée simples. Les outils à serrer sont ici serrés sur la couronne dentée à l'aide d'une clé de serrage adaptée.

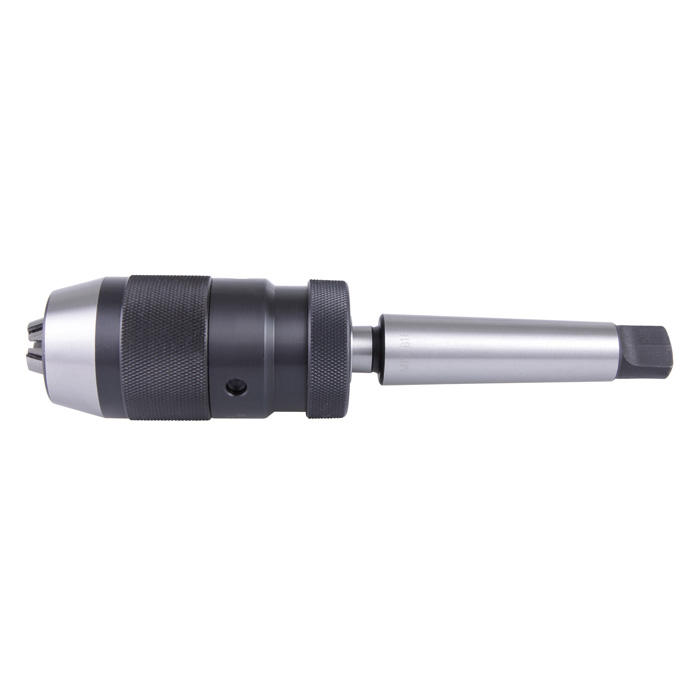

Mandrin à serrage rapide
Un mandrin de perceuse à serrage rapide est un porte-outil qui permet de serrer et de changer rapidement et facilement des forets ou d'autres outils cylindriques, sans avoir recours à des outils supplémentaires tels qu'une clé de serrage. Ce type de mandrin est particulièrement convivial, car il peut être ouvert et fermé par un simple mécanisme rotatif. Contrairement aux mandrins de perçage à couronne dentée traditionnels, le mandrin à serrage rapide permet de gagner un temps précieux, car le changement d'outil peut se faire à la main. C'est un outil indispensable pour les artisans et il fait déjà partie du contenu de l'équipement de base de nombreuses perceuses.
Grâce au mécanisme de serrage sûr, la mèche reste fermement fixée dans le mandrin de perceuse.
Le fonctionnement est basé sur un mécanisme d'auto-serrage. Grâce à ce que l'on appelle le resserrage, le foret est automatiquement resserré lorsque la machine tourne, ce qui assure une fixation sûre. Cela garantit non seulement une force de serrage élevée, mais aussi une sécurité accrue lors du travail. Des fabricants connus dans le haut de gamme sont Albrecht ou Röhm. DICTUM propose des mandrins de perçage à serrage rapide d'un excellent rapport qualité-prix. En termes de précision (concentricité), les mandrins sont plus que suffisants pour le travail du bois et la plupart des travaux sur métaux. Ils sont livrés avec mandrin conique MK2 ou MK3.
Où sont utilisés les mandrins de perçage à serrage rapide ?
Les mandrins de perceuse à serrage rapide peuvent être utilisés dans différents domaines, de la perceuse et de la visseuse sans fil aux tours ou aux tours à bois. Ils sont surtout très appréciés dans les perceuses à colonne ou les perceuses à table et sont très pratiques à utiliser.
Ces mandrins de perceuse sont notamment utilisés dans les applications professionnelles où il est nécessaire de changer fréquemment d'outils et où les processus de travail doivent être organisés de manière efficace.
Ils sont disponibles aussi bien pour la rotation à droite que pour la rotation à gauche, la plupart des modèles standard de mandrins de perceuse étant conçus pour la rotation à droite.
Portée et précision de rotation
Il est important de pouvoir serrer tous les outils souhaités dans le mandrin de perceuse. L'indice de "portée" désigne la plage de serrage qui devrait toujours être indiquée sur le mandrin, par exemple de 0,2 mm ou de 0,5 à 16 mm. Un autre indice important d'un mandrin de perceuse est sa précision de rotation. Elle indique la précision de fabrication du mandrin de perceuse. Il convient ici de distinguer si les mandrins de perceuse respectifs doivent être montés dans des perceuses à main ou dans des perceuses à colonne. La règle est la suivante : plus le chiffre est petit, plus la précision de rotation est élevée. Si la machine est guidée à la main, on a besoin d'une précision de concentricité moindre que pour les travaux guidés par machine. 0,04 mm de précision de concentricité offre des mandrins de perceuse dans le segment de prix le plus élevé. 0,08 mm est suffisant pour la plupart des applications.
Qu'est-ce que le porte-embouts MK2/MK3 d'une mandrins de perceuse ?
Le porte-embouts MK2 est un cône normalisé qui permet une connexion stable et précise entre le mandrin de perceuse et la machine. Le cône morse (souvent appelé MK) est largement utilisé dans l'industrie et assure une fixation solide, ce qui permet de réduire les vibrations et d'obtenir une plus grande précision lors de l'usinage. Ce type de porte-embouts est particulièrement adapté aux applications qui nécessitent une transmission de couple élevée. Le cône morse est simplement inséré et maintenu par verrouillage de forme.
Un mandrin à serrage rapide avec porte-embouts MK présente l'avantage d'être compatible avec toutes les machines dotées d'un alésage de broche correspondant, ce qui en fait une solution idéale pour de multiples travaux.
Il existe également des douilles d'adaptation correspondantes, par exemple de MK3 à MK2.
Comment procéder à l'levage des mandrins de perceuse avec porte-embouts MK ?
Selon la version de la machine, l'Élevage s'effectue très simplement en frappant avec une barre d'éjection, par exemple sur un tour à bois, ou avec une cale d'éjection, par exemple sur les Perceuses à colonne ou les Perceuses d'établi. Dans les deux cas, il est préférable de donner un coup ciblé sur l'outil d'expulsion concerné à l'aide d'un maillet en bois ou en caoutchouc, et le mandrin de serrage se desserre. Attention : le mandrin doit être tenu d'une seule main lors de cette étape. Assurez-vous également que la machine est débranchée du réseau électrique afin d'éviter toute mise en marche intempestive et de minimiser les risques d'accident éventuels.
