Jeu de tours à bois DICTUM® PRO 510
N° d'art.:
715721
Marque:
DICTUM
Prix avantageux !
1 149,00 € 965,55 €
par jeu
Livraison par transporteur - délai de livraison incertain.
Article non disponible jusqu'à nouvel ordre.
- Course de la poupée mobile 100 mm
- Cône Morse MK2
- Dimensions 1095 x 290 x 460 mm (livré avec socle)
- Distance entre pointes 510 mm
- Drehzahl 150-650, 400-1550, 850-3850 U/min
Livraison par transporteur - délai de livraison incertain.
Article non disponible jusqu'à nouvel ordre.
Description

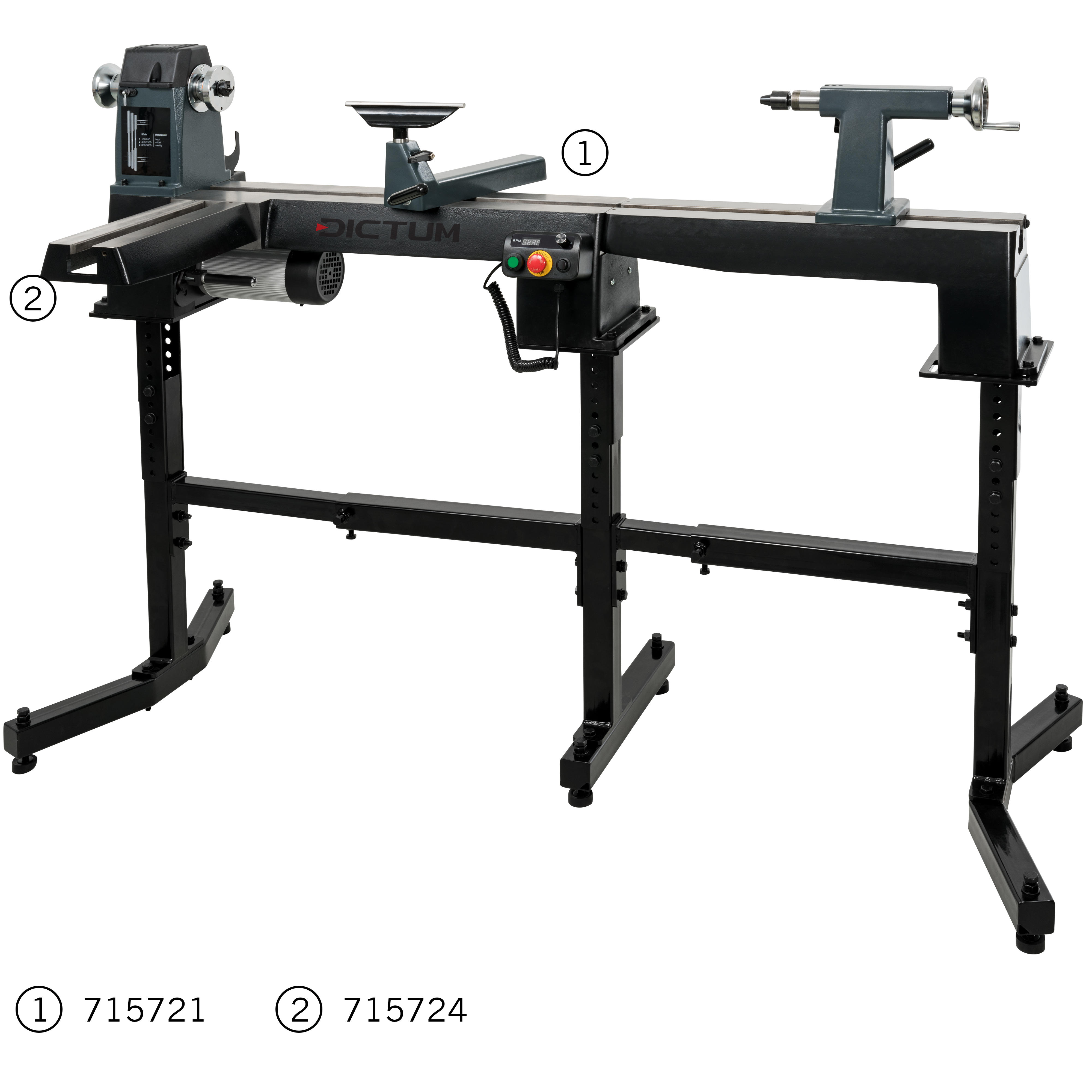

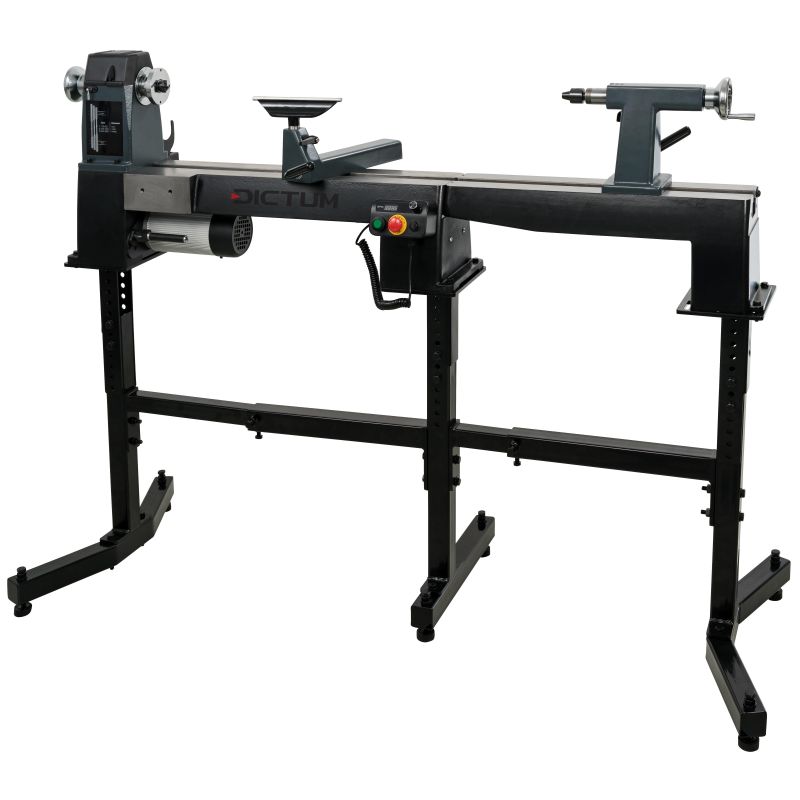

Livré avec rallonge de banc N° 715725 pour une entrepointe jusqu'à 1120 mm, socle N° 715722 et pied réglable N° 715723.

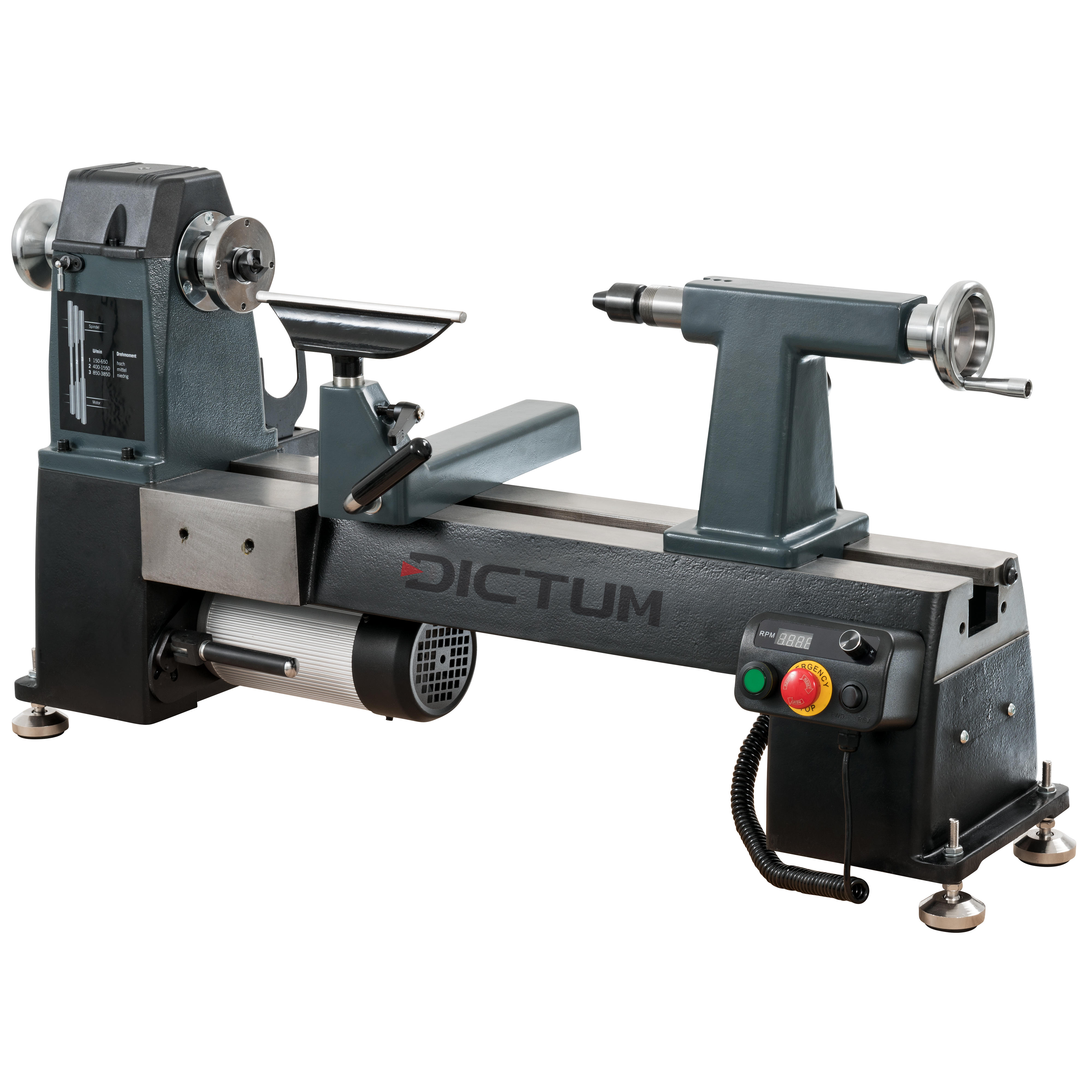

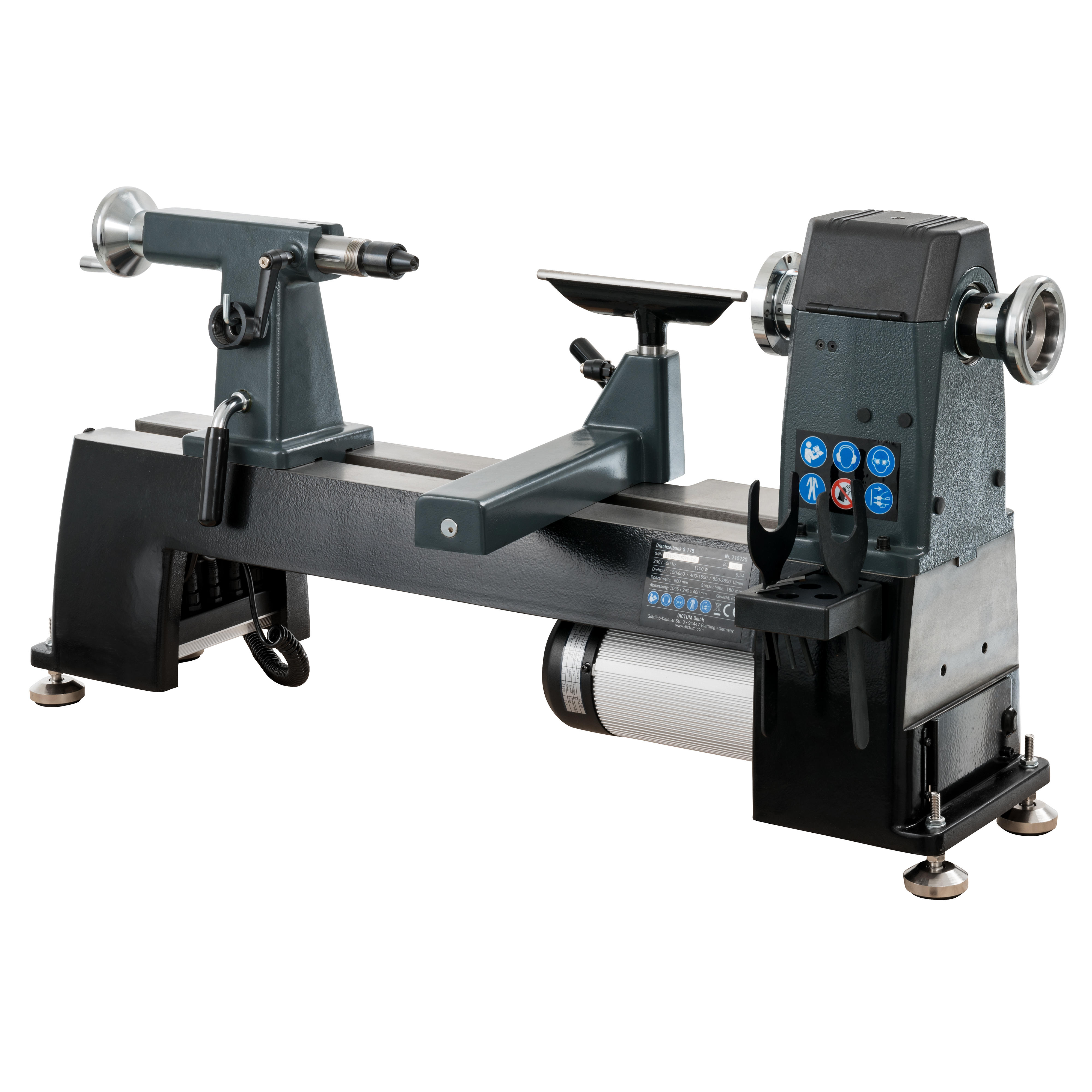

Un tour à bois robuste qui permet un travail flexible et confortable grâce à une multitude de fonctionnalités. Entièrement fabriquée en fonte grise et usinée avec précision, cette machine convient aussi bien aux débutants qu’aux professionnels
La structure massive en fonte grise, avec un poids élevé de 62 kg,, absorbe les vibrations et permet un fonctionnement silencieux et un travail précis.

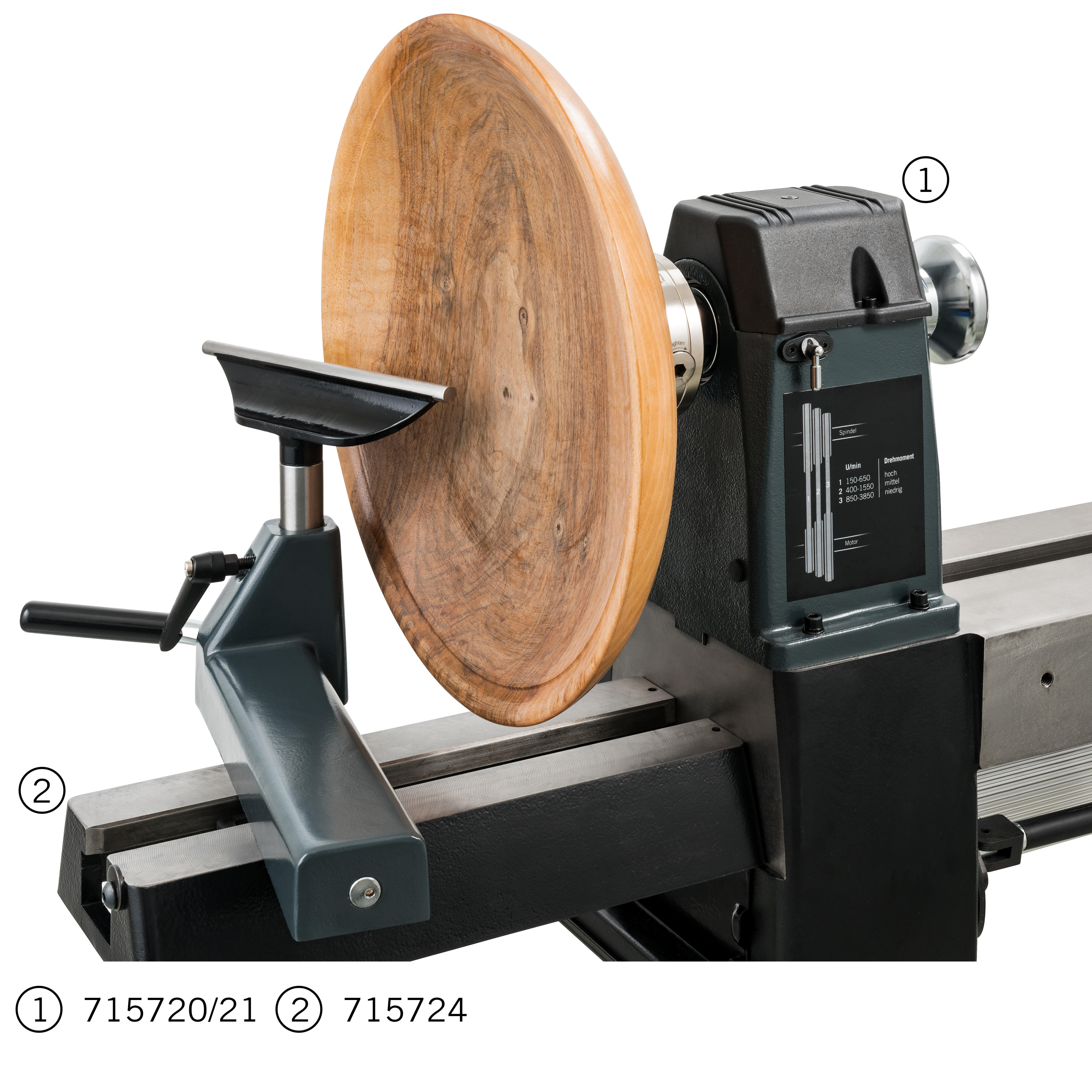

La broche est équipée d'un filetage M33 x 3,5 DIN 800 des deux côtés, pour le montage de mandrins, d’anneaux lapidaires etc. même sur le côté extérieur gauche de la poupée fixe. Il est ainsi possible d'usiner des pièces d'un diamètre jusqu'à 460 mm, par exemple des assiettes ou des saladiers.

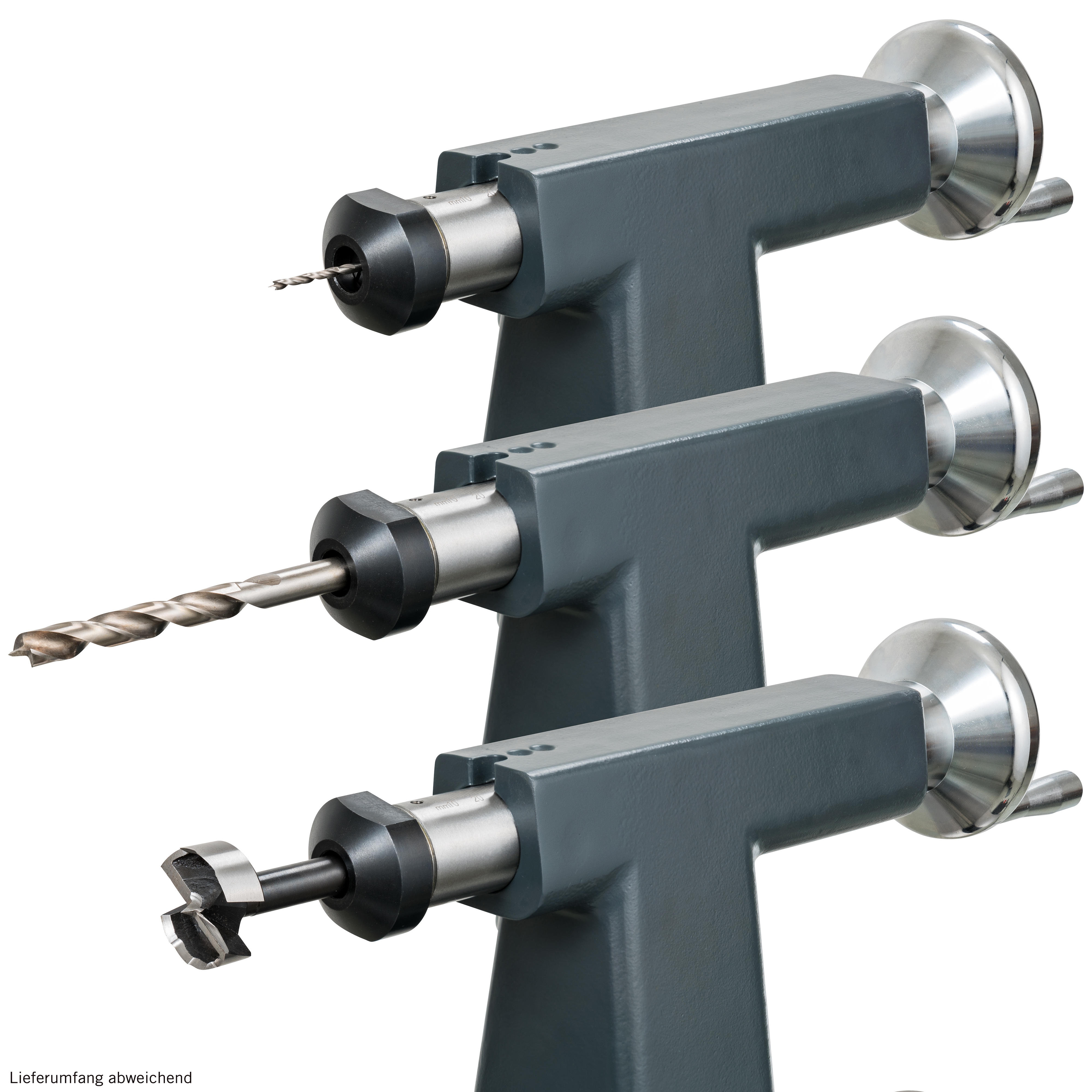

Le point fort : la contre-poupée avec une course de fourreau de 100 mm et une échelle graduée est équipée d'un filetage et d'un écrou pour le serrage des outils de perçage à l'aide de pinces de serrage direct MK2. Cela évite de réduire inutilement la distance de l’entrepointe et permet de ne pas avoir recours à des mandrins de perçage coûteux. En option, on peut monter sur la poupée mobile un gabarit de profondeur (N° 707789) doté d’une échelle graduée et d’un blocage de la profondeur.

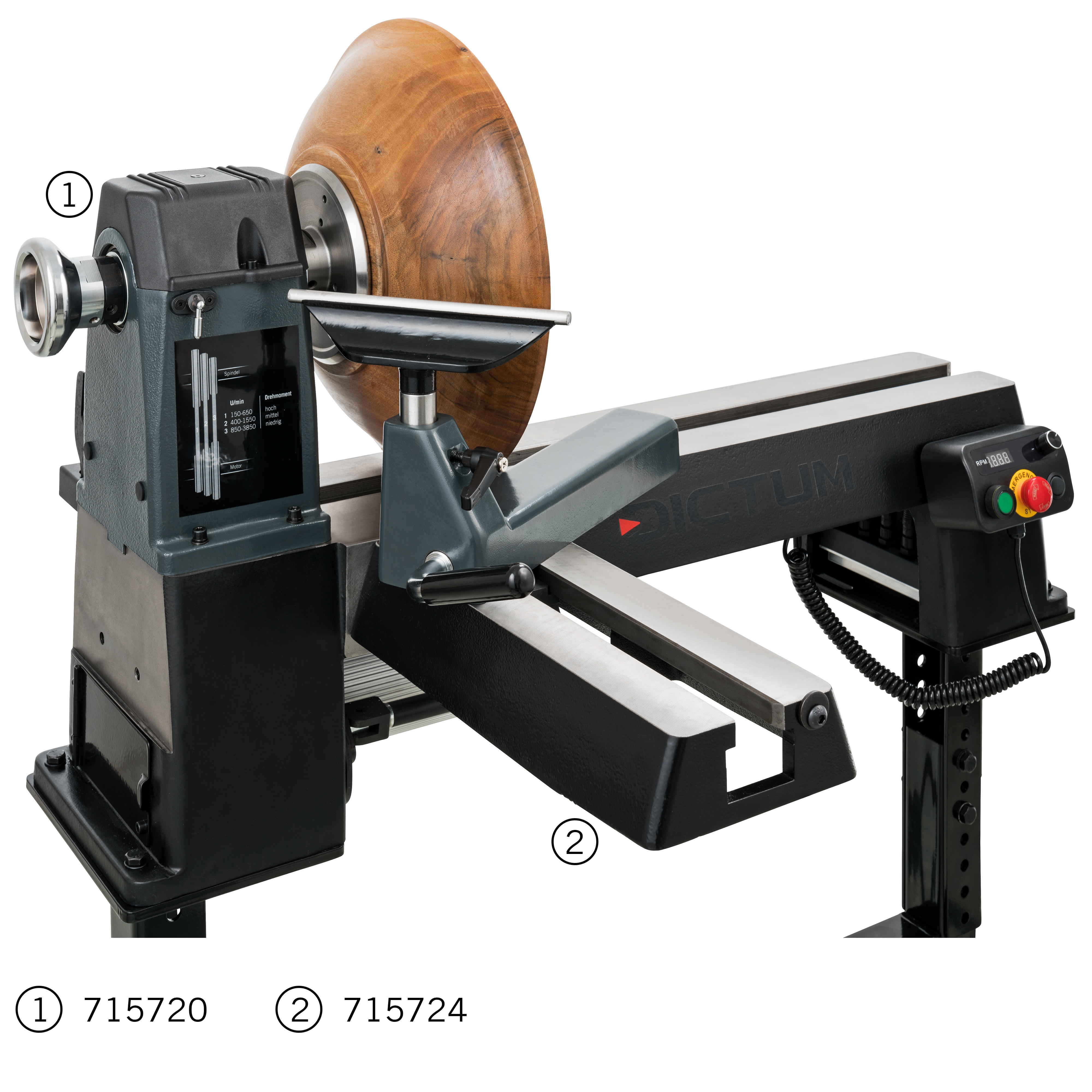

Les rallonges de banc, disponibles en différentes longueurs comme accessoires, peuvent être montées sur la base de la machine en trois positions différentes.À l’extrémité gauche du banc : en tant que rallonge du banc de la machine pour une entrepointe allant jusqu'à 1120 mm.À l’extrémité droite du banc : en tant que dispositif de tournage extérieur plus bas, pour augmenter la hauteur maximale des pointes à 230 mm.Comme rallonge à 90° devant la base de la machine. Cela permet d'usiner des pièces par l'arrière, par exemple lors du tournage de bols, sans avoir à les desserrer et serrer différemment.

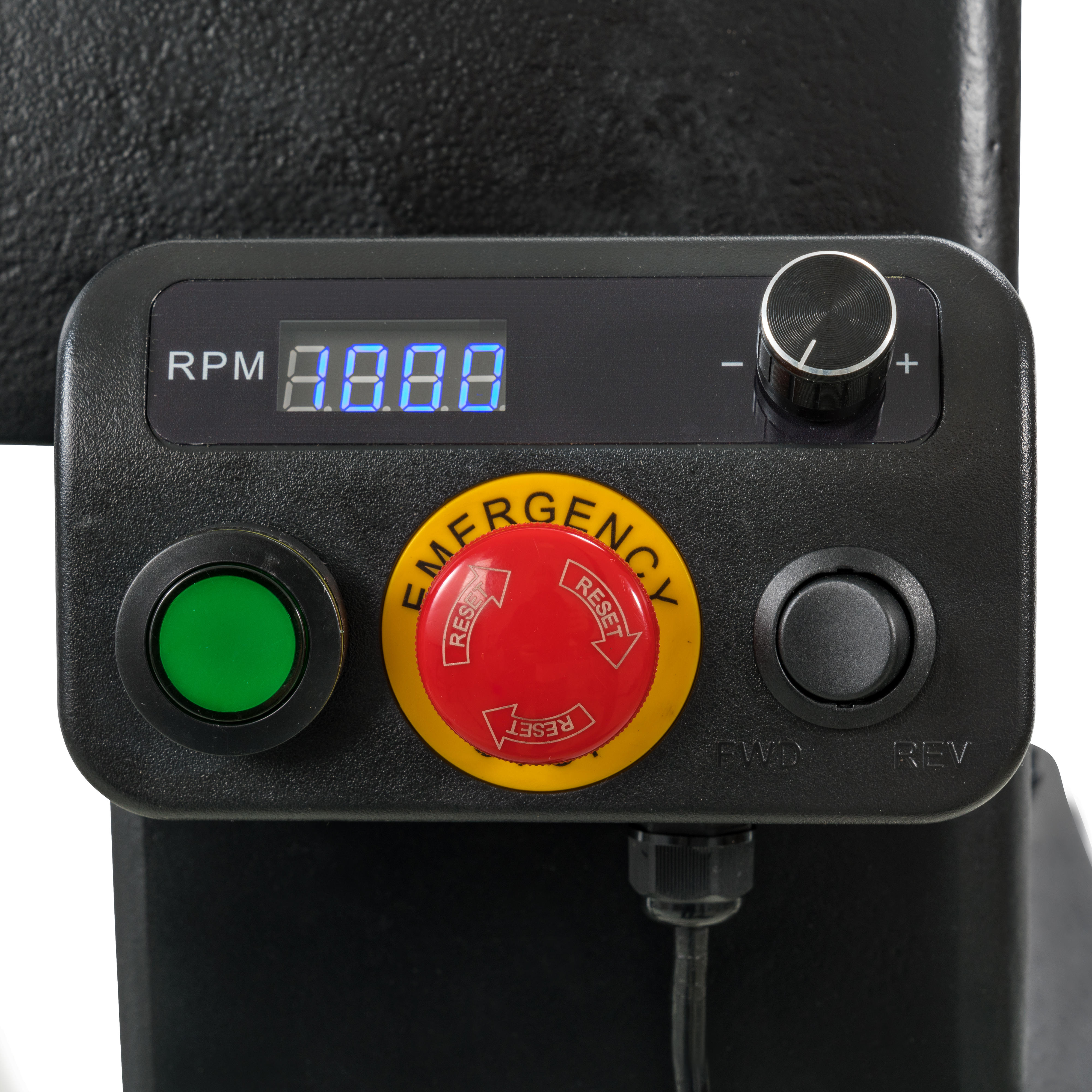

Le boîtier de commande, muni d’un interrupteur marche/arrêt, réglage progressif de vitesse par molette, affichage LEDde la vitesse de 150 à 3850 tr/min et inverseur (gauche/droite) peut être fixé n'importe où sur l'appareil et de manière facilement accessible grâce à sa base magnétique.

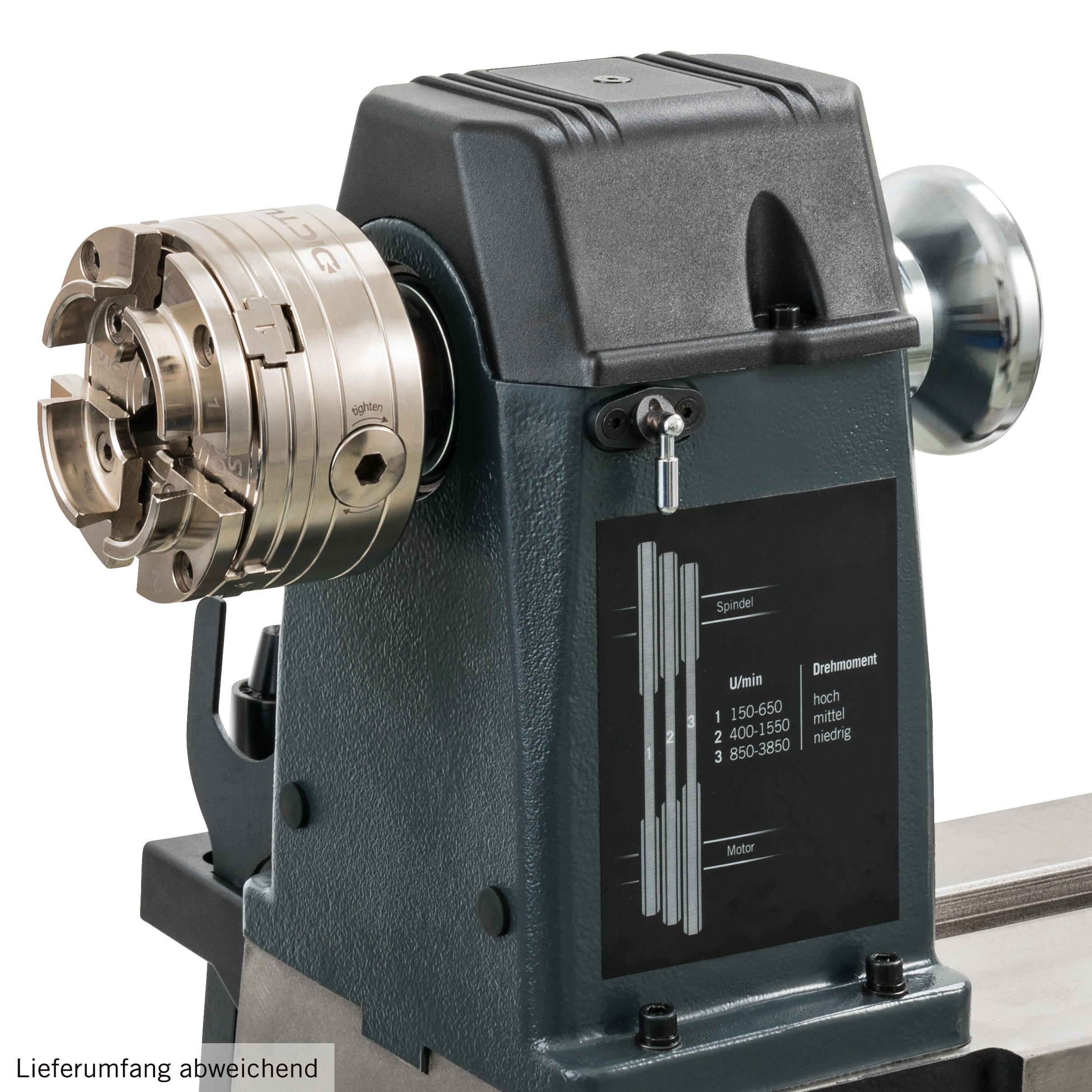

Le puissant moteur DC sans charbons d'une puissance de sortie de 1100 watts et trois poulies assurent un couple maximal quelle que soit la vitesse de rotation. Le moteur ne nécessite aucun entretien et offre un fonctionnement doux et silencieux.

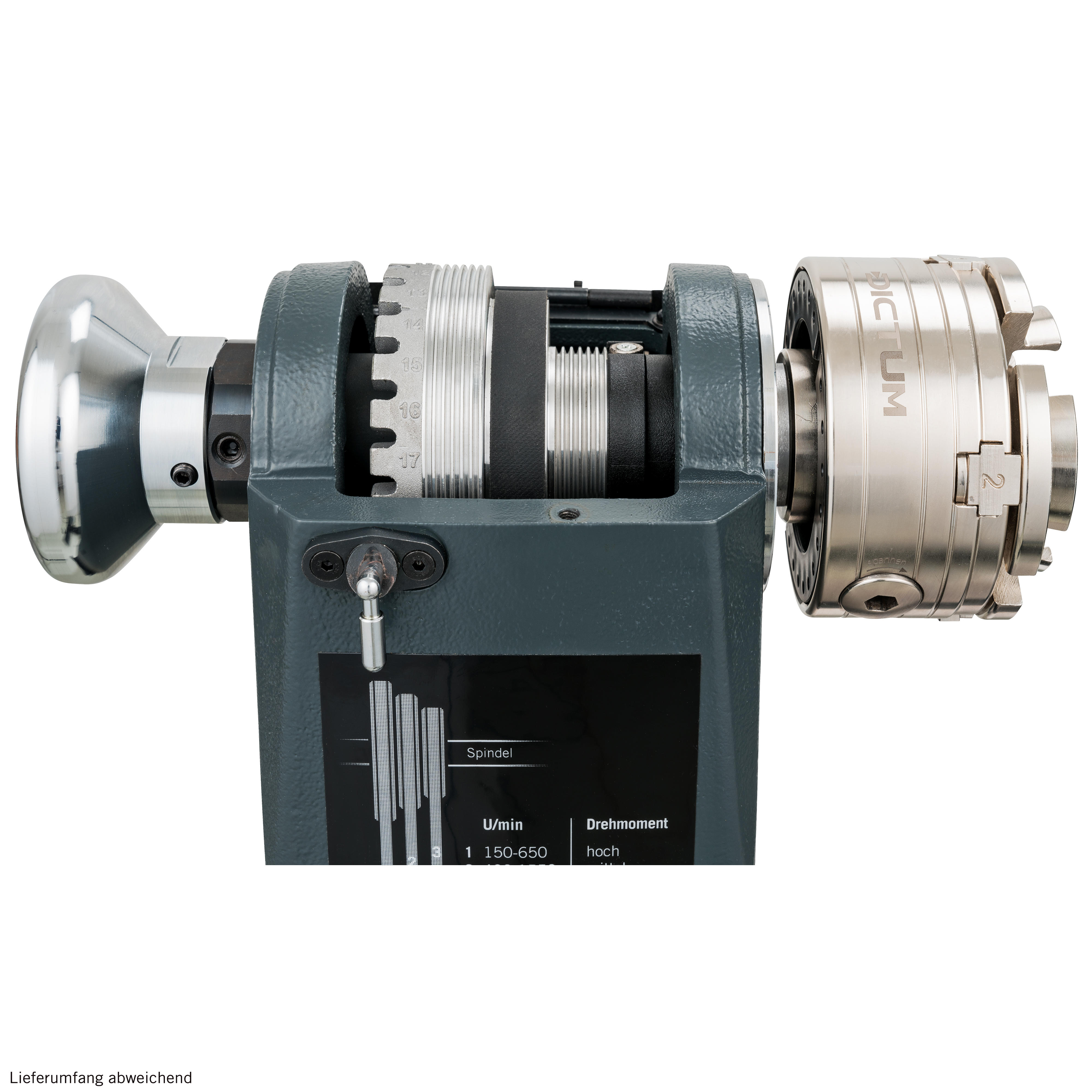

La division pratique de la poupée fixe en 24 x 15° permet un positionnement précis de la pièce, par exemple pour les perçages ou les fraisages.
La protection de la poupée par une surface plane en métal permet une fixation rapide de lampes ou de bases magnétiques.
Autre caractéristique importante : les vis de réglage dans le socle de la poupée mobile, afin d'ajuster, le cas échéant, le jeu entre la distance du banc et la poupée mobile.
La structure massive en fonte grise, avec un poids élevé de 62 kg,, absorbe les vibrations et permet un fonctionnement silencieux et un travail précis.
La broche est équipée d'un filetage M33 x 3,5 DIN 800 des deux côtés, pour le montage de mandrins, d’anneaux lapidaires etc. même sur le côté extérieur gauche de la poupée fixe. Il est ainsi possible d'usiner des pièces d'un diamètre jusqu'à 460 mm, par exemple des assiettes ou des saladiers.
Le point fort : la contre-poupée avec une course de fourreau de 100 mm et une échelle graduée est équipée d'un filetage et d'un écrou pour le serrage des outils de perçage à l'aide de pinces de serrage direct MK2. Cela évite de réduire inutilement la distance de l’entrepointe et permet de ne pas avoir recours à des mandrins de perçage coûteux. En option, on peut monter sur la poupée mobile un gabarit de profondeur (N° 707789) doté d’une échelle graduée et d’un blocage de la profondeur.
Les rallonges de banc, disponibles en différentes longueurs comme accessoires, peuvent être montées sur la base de la machine en trois positions différentes.À l’extrémité gauche du banc : en tant que rallonge du banc de la machine pour une entrepointe allant jusqu'à 1120 mm.À l’extrémité droite du banc : en tant que dispositif de tournage extérieur plus bas, pour augmenter la hauteur maximale des pointes à 230 mm.Comme rallonge à 90° devant la base de la machine. Cela permet d'usiner des pièces par l'arrière, par exemple lors du tournage de bols, sans avoir à les desserrer et serrer différemment.
Le boîtier de commande, muni d’un interrupteur marche/arrêt, réglage progressif de vitesse par molette, affichage LEDde la vitesse de 150 à 3850 tr/min et inverseur (gauche/droite) peut être fixé n'importe où sur l'appareil et de manière facilement accessible grâce à sa base magnétique.
Le puissant moteur DC sans charbons d'une puissance de sortie de 1100 watts et trois poulies assurent un couple maximal quelle que soit la vitesse de rotation. Le moteur ne nécessite aucun entretien et offre un fonctionnement doux et silencieux.
La division pratique de la poupée fixe en 24 x 15° permet un positionnement précis de la pièce, par exemple pour les perçages ou les fraisages.
La protection de la poupée par une surface plane en métal permet une fixation rapide de lampes ou de bases magnétiques.
Autre caractéristique importante : les vis de réglage dans le socle de la poupée mobile, afin d'ajuster, le cas échéant, le jeu entre la distance du banc et la poupée mobile.
Le tour à bois DICTUM combine une structure éprouvée avec des innovations et des améliorations techniques. Nous développons et testons les tours à bois en collaboration avec nos responsables de cours et des tourneurs professionnels. Les souhaits et les exigences des clients, qu'ils soient débutants ou experts, sont intégrés au stade de la conception.
Données techniques :
- Hauteur de pointe 180 mm, pour pièces jusqu'à 360 mm de diamètre
- Entrepointe 510 mm, extensible à 1120 mm avec des rallonges
- Réglage en continu de la vitesse de rotation, 150-650, 400-1550, 850-3850 tr/min
- Broche creuse (cône intérieur MK 2) avec filetage et M33 x 3,5 DIN 800
- Poupée mobile avec alésage de 10 mm et fourreau MK2 (course 100 mm)
- Moteur 230 V, puissance de sortie 1100 W (1,5 CV)
- Longueur totale 1095 mm
- Largeur 290 mm
- Hauteur 460 mm
- Poids 62 kg
- Porte-outil 200 mm, tige de 25,4 mm
- Contre-poupée avec filetage et écrou de fixation
- Pointe tournante dentée MK2, Ø 25 mm
- Contre-pointe mobile MK2
- Anneau lapidaire 80 mm
- Barre d’éjection
- Clés de serrage 38 et 46 mm
- Clé Allen (2,5 / 3 / 4 / 5 mm)
- Porte-outil
- Pieds réglables robustes, par exemple lorsque les machines sont installées sur des établis
Caractéristiques
| Course de la poupée mobile: | 100 mm |
|---|---|
| Cône Morse: | MK2 |
| Dimensions: | 1095 x 290 x 460 mm (livré avec socle) |
| Distance entre pointes: | 510 mm |
| Drehzahl: | 150-650, 400-1550, 850-3850 U/min |
| Drehzahlanzeige: | digital |
| Drehzahlregelung: | Réglage électronique de la vitesse, trois poulies |
| Filetage: | M33 x 3,5 DIN 800 |
| Hauteur de pointe: | 180 mm |
| Netzanschluss: | 230 V, 50 Hz |
| Poids: |
Machine 62 kg Rallonge de banc 15 kg Socle 33 kg |
| Porte-outil: | 200 mm |
| Poupée fixe / division : | 24 x 15° |
| Puissance du moteur: | Puissance de sortie 1100 Watt |
| Type: | Tour à bois d'établi |
| Version: | Set, y compris rallonge de banc de 600 mm et socle. |
| Wendeschalter: | Links-/Rechtslauf |
Caractéristiques
| Course de la poupée mobile: | 100 mm |
|---|---|
| Cône Morse: | MK2 |
| Dimensions: | 1095 x 290 x 460 mm (livré avec socle) |
| Distance entre pointes: | 510 mm |
| Drehzahl: | 150-650, 400-1550, 850-3850 U/min |
| Drehzahlanzeige: | digital |
| Drehzahlregelung: | Réglage électronique de la vitesse, trois poulies |
| Filetage: | M33 x 3,5 DIN 800 |
| Hauteur de pointe: | 180 mm |
| Netzanschluss: | 230 V, 50 Hz |
| Poids: |
Machine 62 kg Rallonge de banc 15 kg Socle 33 kg |
| Porte-outil: | 200 mm |
| Poupée fixe / division : | 24 x 15° |
| Puissance du moteur: | Puissance de sortie 1100 Watt |
| Type: | Tour à bois d'établi |
| Version: | Set, y compris rallonge de banc de 600 mm et socle. |
| Wendeschalter: | Links-/Rechtslauf |
