Construire soi-même des charnières en bois invisibles
En cherchant des moyens de fabriquer des charnières en bois, nous sommes tombés sur une méthode de Rob Cosman sur Internet, qui permet de construire des charnières en bois presque invisibles. Rob Cosman utilise toutefois des outils spéciaux pour percer les axes. Nous vous montrons comment fabriquer les charnières avec des outils classiques.
Comment fonctionnent les charnières en bois ?
Le principe de ces charnières repose sur des sections d'un rondin de bois qui sont montées de manière à pouvoir tourner les unes par rapport aux autres à l'aide de petites barres en laiton. Les morceaux de bois rond sont collés alternativement dans des gorges sur les deux parties que la charnière relie. La gorge est placée de manière à ce que les rondins dépassent d'une certaine manière. Si la barre ronde est fabriquée dans le même matériau que le meuble et que cette saillie est rabotée à la fin, la charnière est presque invisible. Pour obtenir les meilleurs résultats, le matériau de la barre ronde doit être découpé dans le bois à l'endroit où la barre ronde sera ensuite recollée.
L'astuce consiste à faire en sorte que le veinage apparaisse ensuite de manière continue en découpant le matériau de manière planifiée. Les pièces qui seront reliées à la charnière et l'ébauche de la barre ronde doivent si possible être découpées d'une seule pièce. Séparez les pièces dans l'ordre dans lequel elles seront ensuite montées sur la pièce. Par exemple, pour un coffret : couvercle, charnière (barre ronde) et côté. Marquez les pièces sur le bord frontal d'un trait continu afin de pouvoir les réaligner correctement par la suite.
Les rouleaux de la charnière sont découpés dans la même pièce que les côtés.
Comment puis-je fabriquer moi-même une barre ronde en bois ?

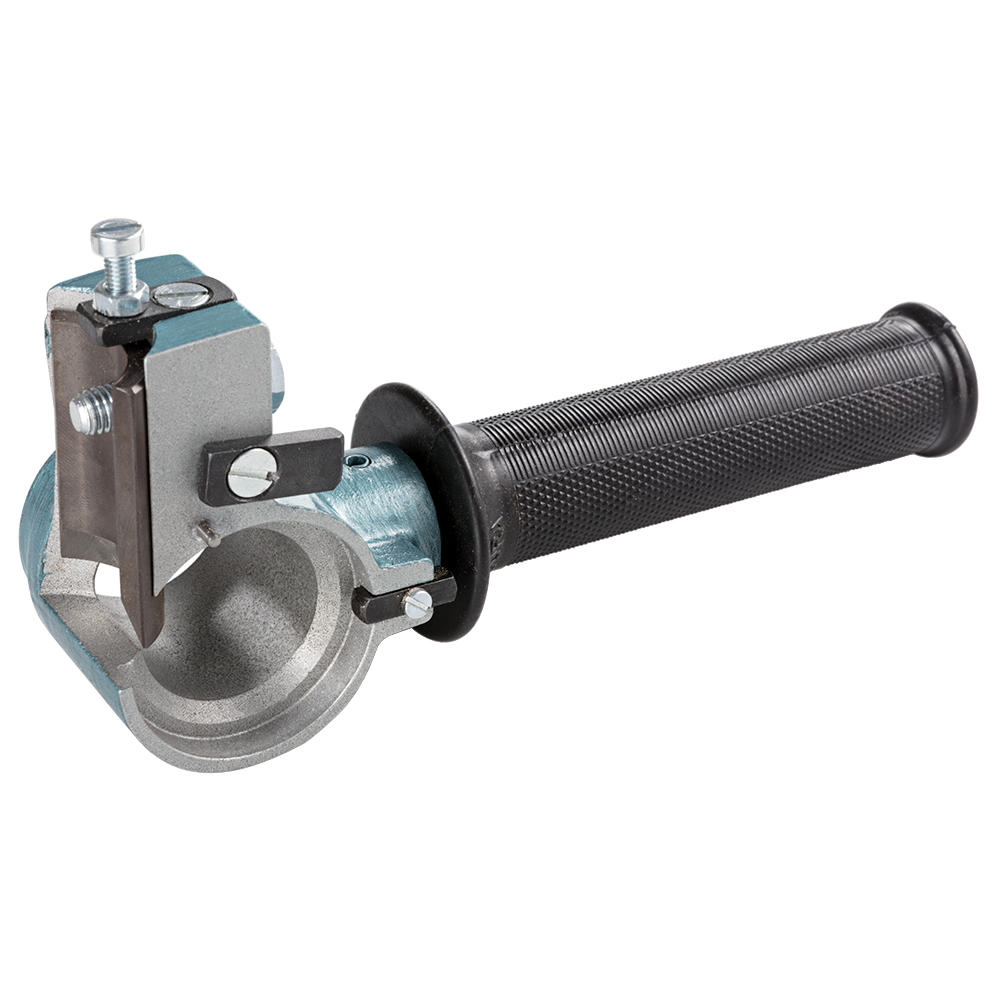

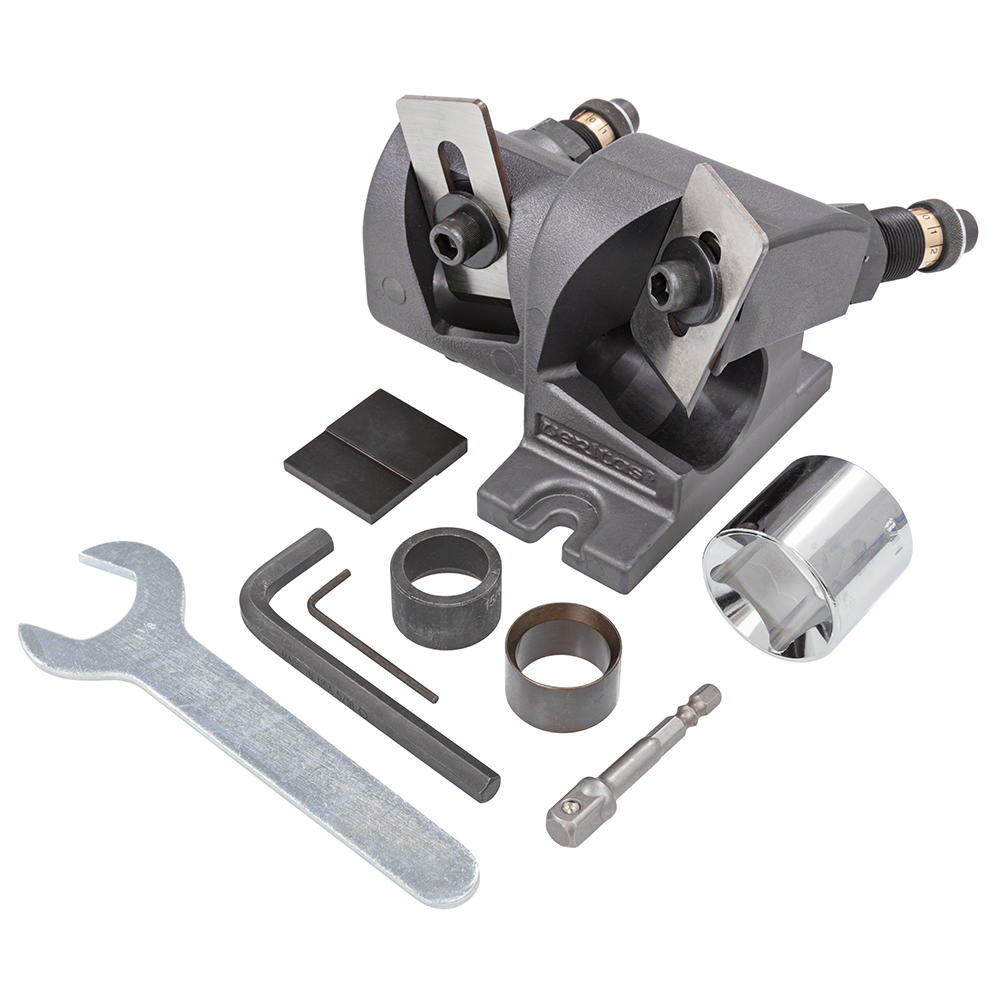

Il existe différents procédés pour fabriquer des rondins. Il existe divers coupeurs de tourillons dont le diamètre est plus ou moins précisément préréglé et des coupeurs de rondins dont le diamètre peut être réglé avec précision. La qualité de la surface découpée varie d'un procédé à l'autre. Il est également possible de fraiser des rondins à l'aide d'une défonceuse, avec des résultats différents en termes de précision dimensionnelle et de qualité de surface, selon la méthode utilisée. Chez nous, le meilleur résultat a été obtenu avec la découpeuse de barres rondes de Veritas. Nous avons également obtenu de très bons résultats à l'aide d'un dispositif que nous avons construit nous-mêmes.
Un fer de rabot sert de tranchant à ce coupe-boulons fait maison.
Après avoir fabriqué la barre ronde, placez-la entre les autres pièces et redressez-la comme elle était orientée à l'origine. A l'aide d'un crayon, tracez une ligne sur toute la longueur afin de pouvoir réaligner les pièces avec précision après les avoir coupées.
Couper à longueur et percer les charnières en bois
Divisez la barre ronde en un nombre impair de tronçons et marquez leurs longueurs. Marquez également la ligne individuelle au niveau des jointures avec I-I, II-II, etc. afin que l'ordre et l'orientation ne soient pas inversés après le sciage. Dans un tiroir de scie à gorge, les pièces de charnière peuvent être coupées à longueur avec précision et sans éclats. Si vous souhaitez améliorer la qualité de la coupe de sorte que les joints de séparation entre les pièces de charnière soient encore plus fins et donc encore moins visibles, vous pouvez encore pousser les pièces sur les surfaces frontales. Pour cela, la butée du tiroir de sciage doit également présenter une gorge. La rainure du tiroir de sciage et de la butée du tiroir de chargement est réalisée avec la même méthode que celle utilisée pour la rainure des pièces latérales.
Le prochain défi est le perçage central des pièces de la charnière. Seule une perceuse à colonne permet de le faire avec une réelle précision. Afin de maintenir les pièces exactement à angle droit par rapport à la table de perçage et d'atteindre exactement le centre de la barre ronde, nous fabriquons un dispositif de perçage à l'aide de deux blocs de bois. Nous perçons un trou du diamètre de la barre ronde dans une cale un peu plus épaisse, qui peut accueillir environ la moitié des pièces de la charnière. Ce bloc sert à maintenir les pièces de la charnière en position verticale lors du perçage. Pour atteindre exactement le centre côté frontal, percez dans une cale de 10 à 12 mm d'épaisseur avec une mèche à bois à pointe de centrage d'une profondeur d'environ 3 à 4 mm dans le diamètre de la barre ronde. Avec un foret du diamètre du matériau de l'axe (dans notre cas, une barre ronde en laiton de 3 mm), vous pouvez ensuite percer un trou centré à travers le plot.
A l'aide de deux blocs fabriqués par vos soins, percez les axes au centre.

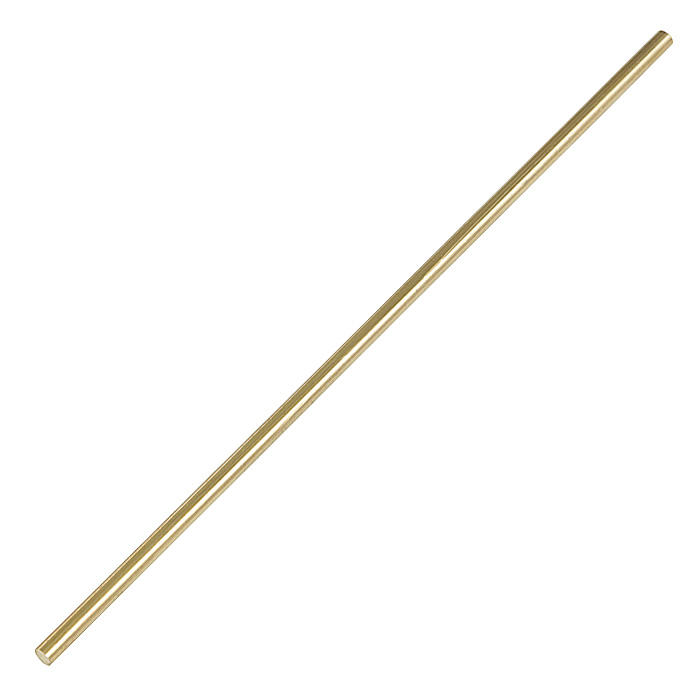

Cette cale est placée sur l'extrémité à percer et le trou d'axe est percé exactement au centre à l'aide du trou central. Si vous construisez souvent des charnières de ce type, vous devriez remplacer la cale de centrage chaque fois que le trou central est usé. La profondeur des trous d'axe dépend de la longueur des pièces d'axe que vous réalisez. Les pièces d'axe doivent être insérées à moitié dans chacune des deux pièces de charnière. Comme nous l'avons déjà mentionné, nous avons fabriqué les axes à partir d'une barre ronde en laiton de 3 mm, en coupant des morceaux d'environ 10 mm de la barre en laiton et en les ébavurant proprement. Vous pouvez maintenant assembler les différentes pièces avec les axes dans la bonne orientation.
Noues des parties latérales

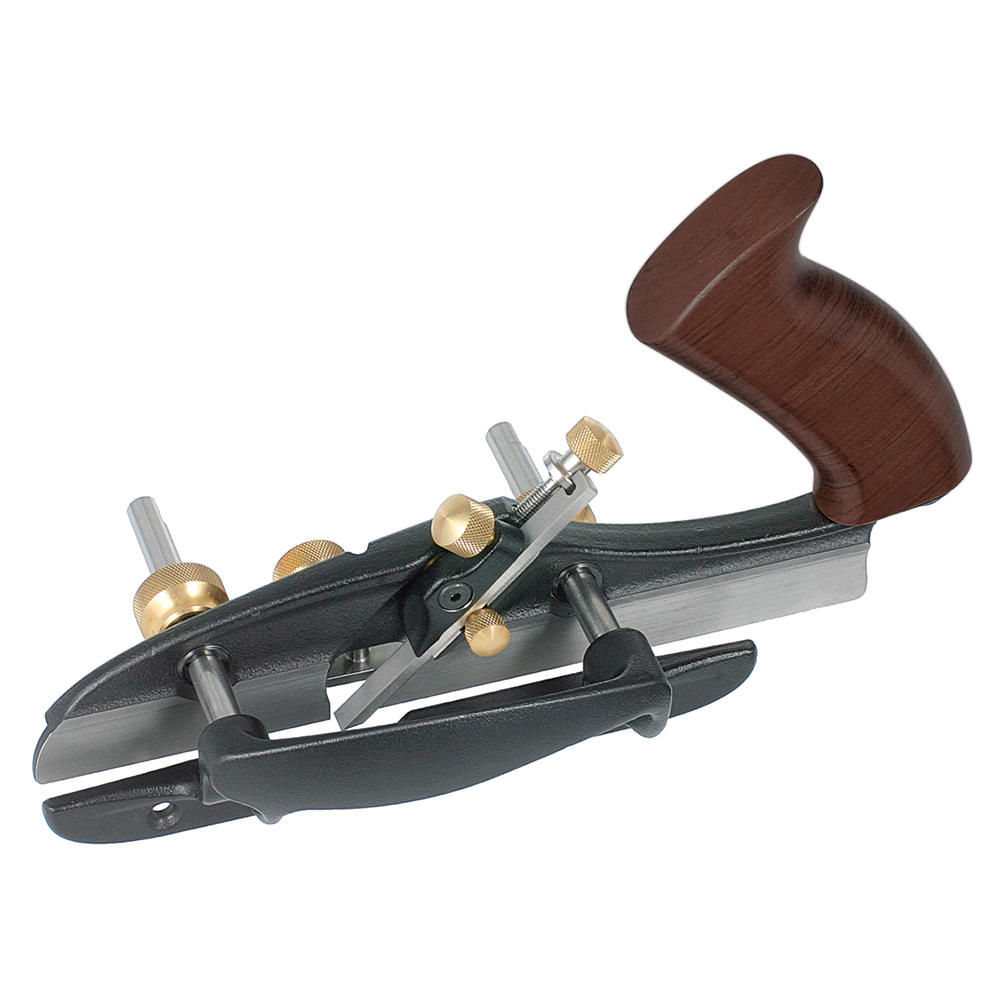

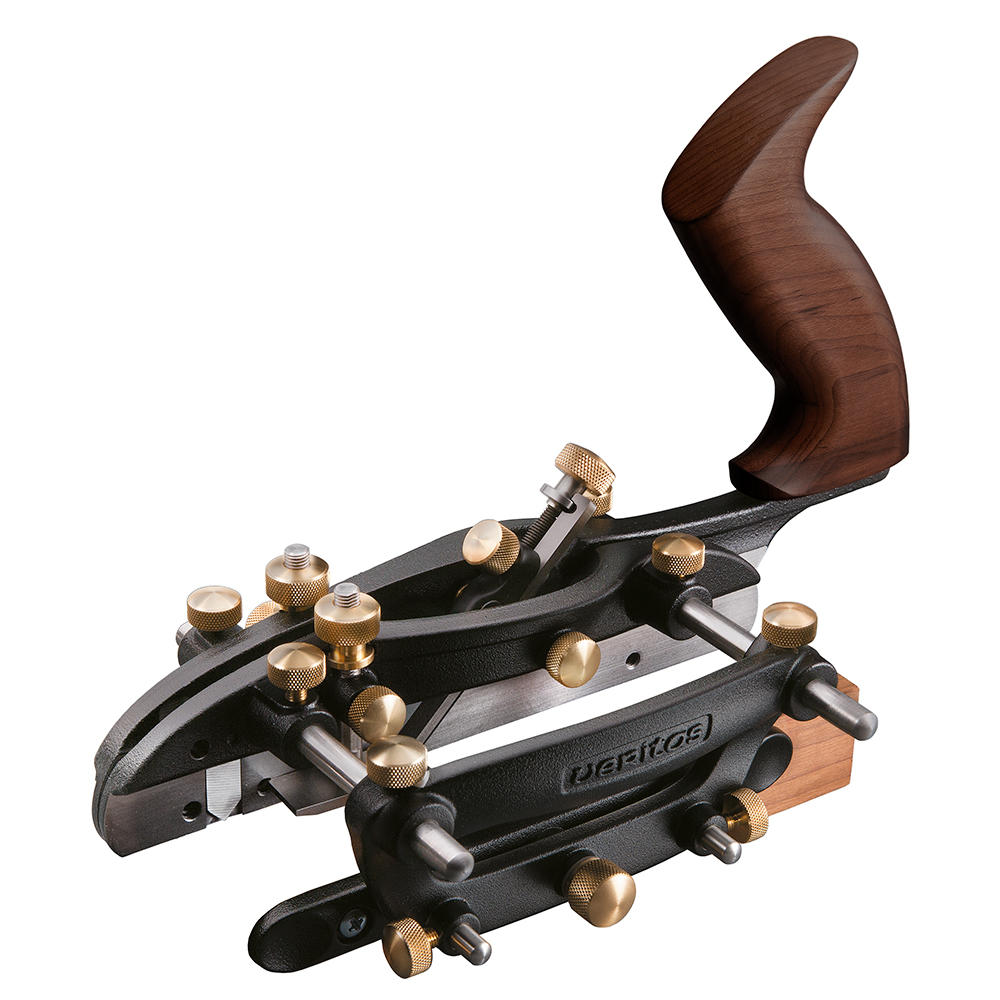

Les gorges des côtés peuvent être réalisées soit avec un rabot combiné et un fer à gorges adapté, soit à la table de fraisage avec une fraise à gorges adaptée. Dans la vidéo, nous avons modifié un rabot à rainurer de manière à pouvoir y intégrer un fer à rainurer du rabot combiné. La gouge doit avoir un guide de profondeur et un guide parallèle réglables afin de pouvoir régler la position exacte de la gorge. Les deux gorges dans les pièces doivent être suffisamment profondes pour qu'il reste un joint minimal entre les pièces latérales, sinon la charnière et le couvercle "se coincent" ou la porte ne se ferme pas complètement. En outre, les rainures doivent être disposées de manière à ce que la barre ronde dépasse légèrement du côté extérieur. Plus la barre ronde dépasse, plus la charnière peut s'ouvrir. Vous devez déterminer la position exacte en faisant vos propres tests.
Plus la barre ronde dépasse, plus le couvercle peut s'ouvrir.
Collage de la charnière en bois
Les sections de la barre ronde sont maintenant collées en alternance sur les deux parties latérales. Marquez l'emplacement des joints de séparation sur les côtés. Marquez également les endroits où il faut coller et ceux où il ne faut pas coller. Pour éviter que les sections qui ne doivent pas être collées ne le soient quand même en raison d'un jaillissement de la colle, vous devez enduire ces surfaces dans les gorges de cire molle, par exemple de baume pour bois DICTUM, comme agent de séparation. Les surfaces de collage des gorges peuvent maintenant être enduites de colle avec parcimonie et les pièces peuvent être assemblées. Veillez à ce que le marquage longitudinal sur le rouleau de charnière soit aligné et que les joints de séparation soient étanches.
Enduire à ras le dépassement du rouleau
Lorsque l'encollage a durci, vous pouvez utiliser le rabot à enduire pour affleurer le dépassement de la charnière. Si tous les joints étaient bien étanches lors de l'encollage, la charnière sera presque invisible une fois fermée. Nous donnons d'autres conseils sur la précision dimensionnelle et l'ajustement de la barre ronde et de la gorge ainsi que sur la qualité des surfaces de la barre ronde dans notre vidéo d'instructions. Nous vous y montrons également comment fraiser la gorge sur une table de fraisage.
