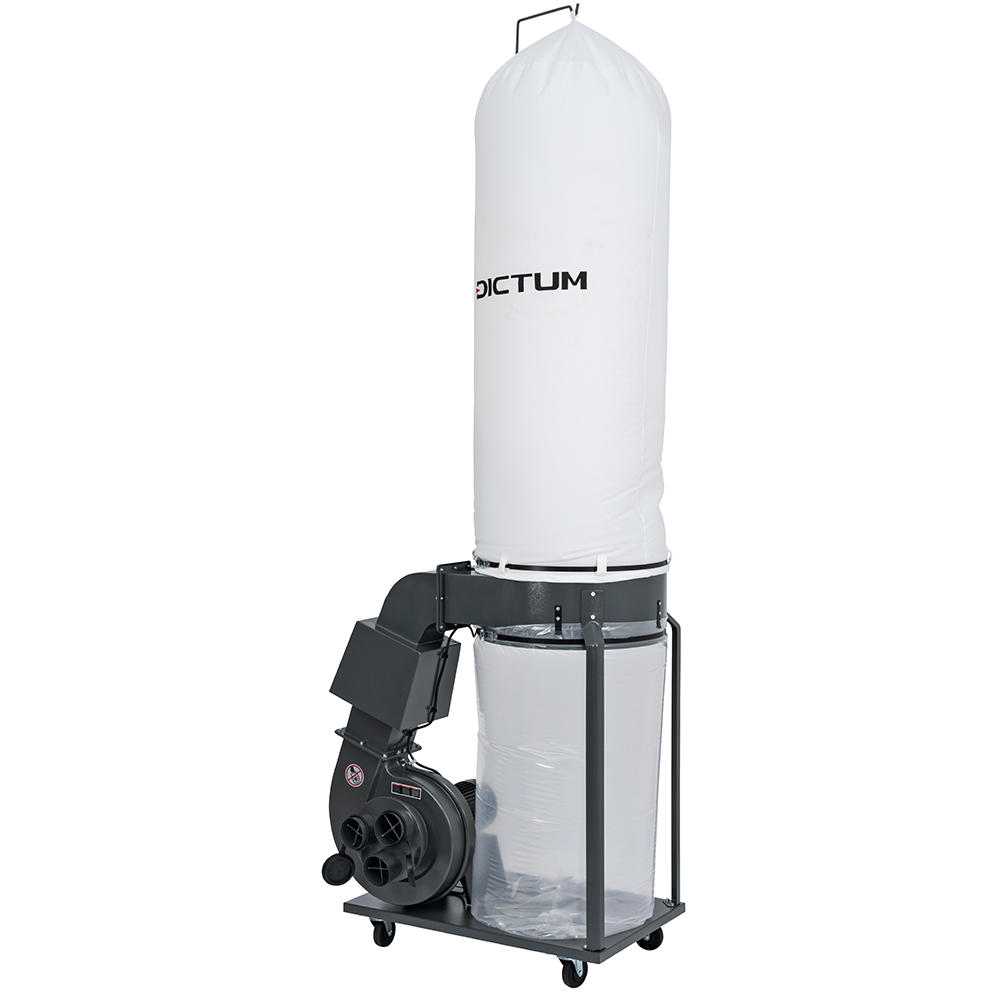

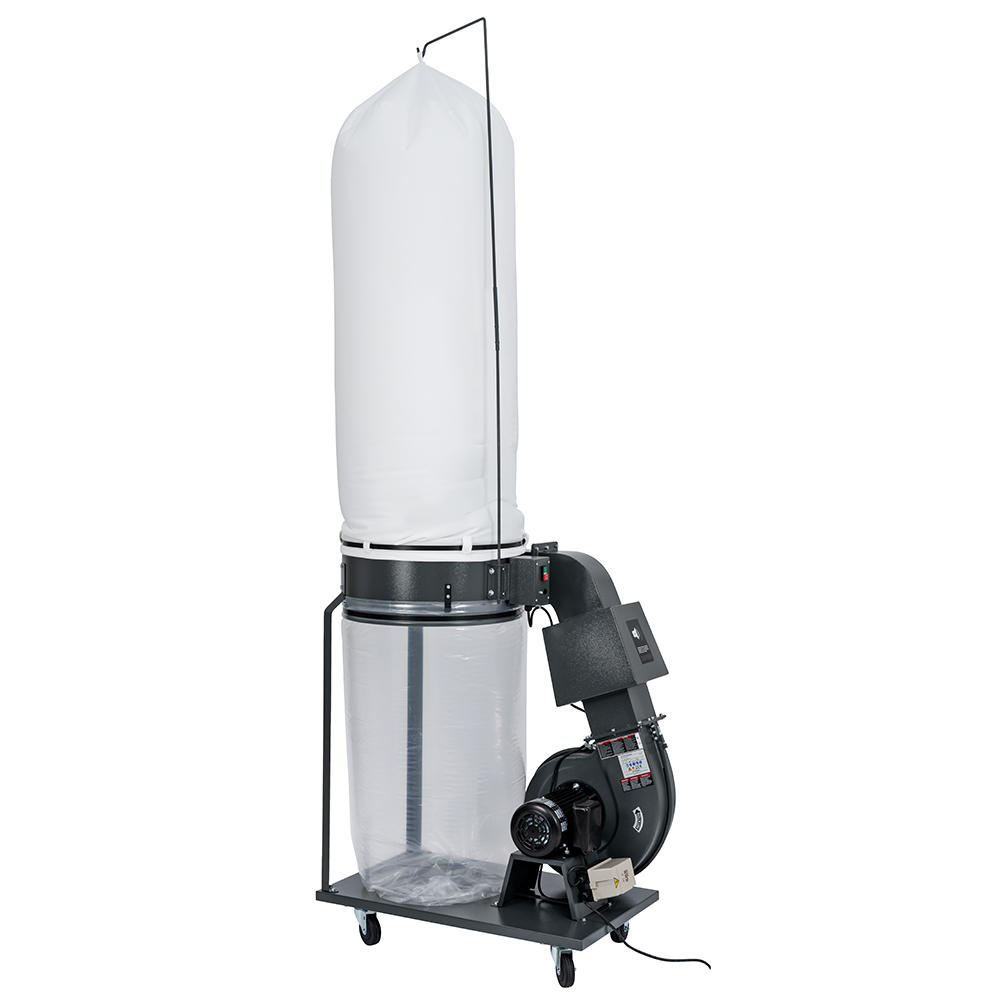

Unité d’aspiration DICTUM® SSA 3500
Art. No.:
725035
Brand:
DICTUM
799,00 €* 671,43 €*
per pièce
Freight item - delivery time will be communicated to you by our customer service.
Not on stock - more available soon
- Diamètre du filtre 61 cm
- Dimensions du sac à poussière Ø 61 cm x 135 cm
- Débit vol. max. 3540 m³/h
- Dépression 1668 Pa
- Encombrement (L x l x H) 104 x 60 x 300 cm (avec cartouche de filtration, hauteur 180 cm)
Freight item - delivery time will be communicated to you by our customer service.
Not on stock - more available soon
Description

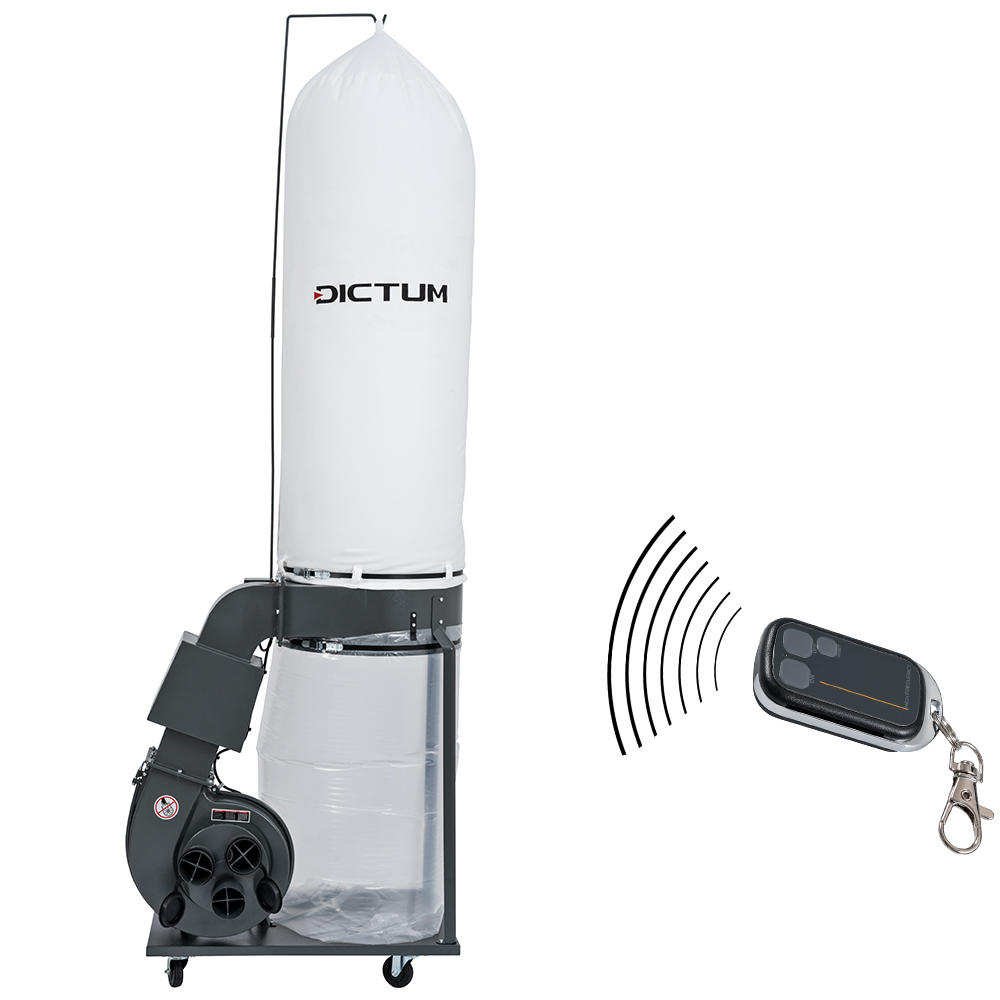

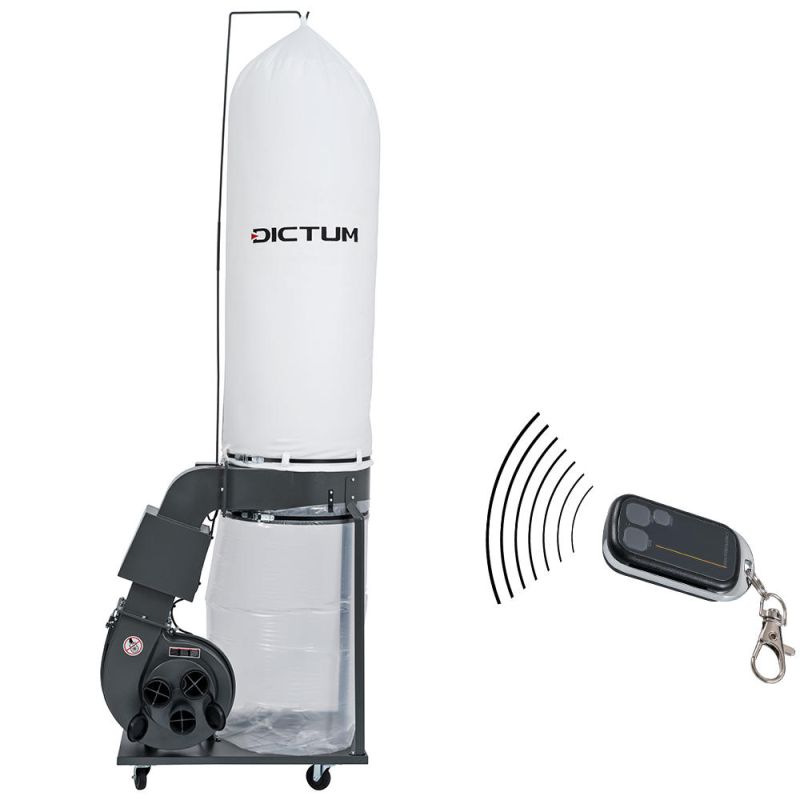

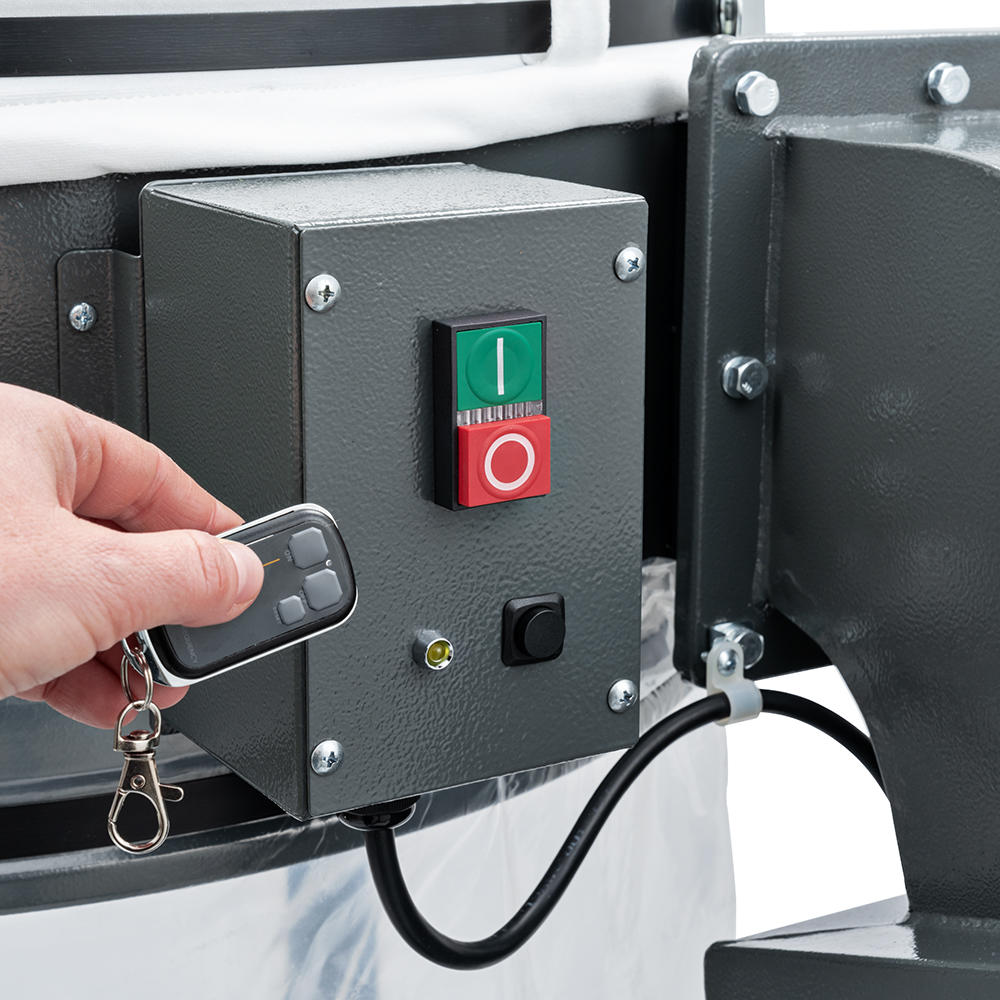

Unité d'aspiration performante et efficace pour un volume d'aspiration et de copeaux importants. En raison de sa grande performance en termes de débit d'air (m3/h) et de dépression (Pa), ainsi que de la grande capacité du sac de récupération de copeaux, cette unité convient particulièrement pour aspirer la poussière de ponçage, ainsi que les copeaux de sciage, de fraisage ou de rabotage. Trois collecteurs d'admission de 100 mm ainsi qu'une performance d'aspiration de 3540 m³/h permettent d'aspirer la poussière et les copeaux de plusieurs machines* en même temps. Grâce à la grande surface du sac filtre et à la capacité de 300 litres du sac de récupération de copeaux, l'unité d'une hauteur totale de 300 cm convient pour les hauteurs de pièces plus élevées (base de seulement 0,6 m²). Les cartouches de filtration plissées de 1 micron (N° 725038) permettent de réduire la hauteur de l’unité à 180 cm et de l'utiliser pour des hauteurs de pièces normales. L’unité d'aspiration est équipée en standard d'un sac filtre en polyester de 5 microns. Une télécommande pratique facilite la mise en marche/arrêt jusqu'à une distance de 50 m et à travers les murs. Un voyant lumineux s'allume lorsque le filtre doit être remplacé. Le sac de récupération d’une capacité de 275 litres est assez grand pour contenir une quantité élevée de poussière et de copeaux, comme par ex. sur les fraiseuses et les raboteuses. Un absorbeur de bruit intégré dans le canal de copeaux réduit le niveau sonore jusqu'à 15%.
*Veuillez également tenir compte des informations figurant sousCritères de sélection.
Avantages et caractéristiques :
La machine est livrée en modules faciles à monter (y compris les instructions de montage étape par étape).
*Veuillez également tenir compte des informations figurant sousCritères de sélection.
Avantages et caractéristiques :
- Structure robuste en éléments métalliques revêtus par poudre.

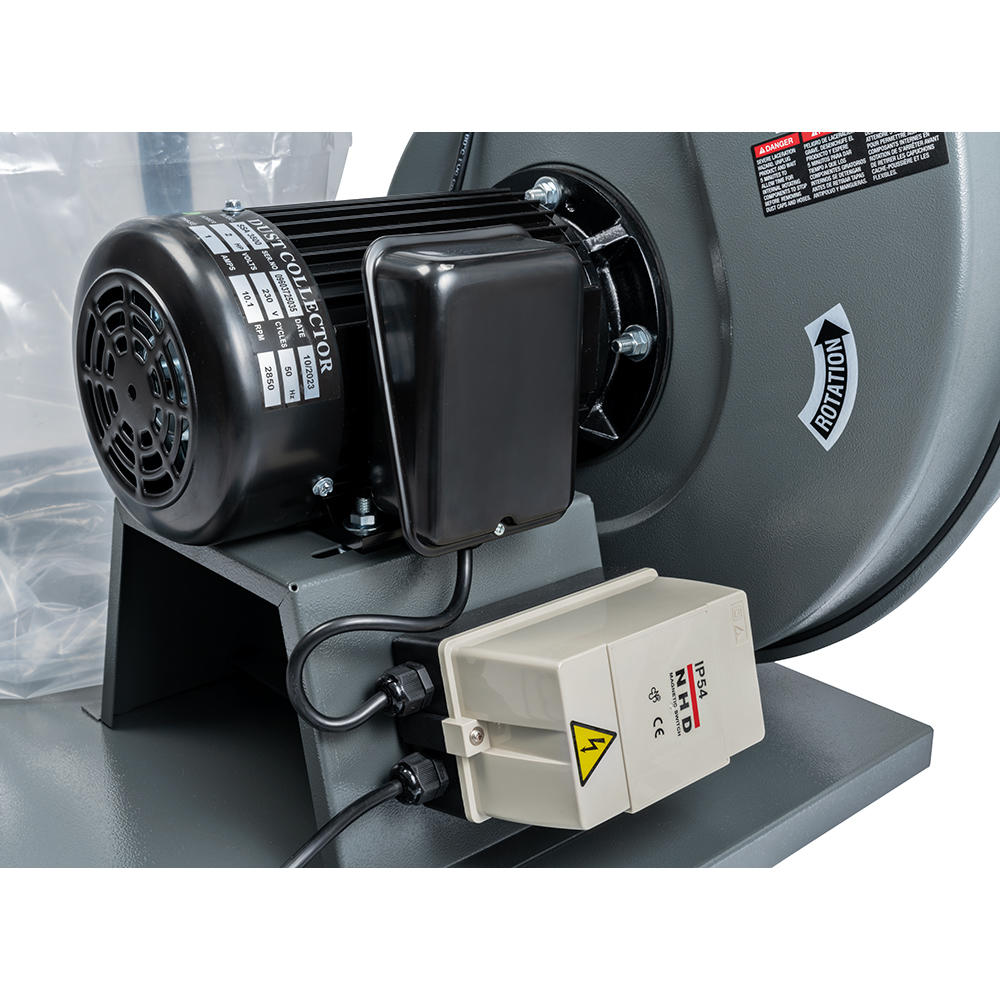

- Le ventilateur en acier parfaitement équilibré et la forme optimisée des pales assurent une longue durée de vie, et un fonctionnement régulier sans vibrations.
- Le séparateur de poussière permet de séparer de manière efficace les particules en suspension les plus fines provenant du produit aspiré, et prévient l’encrassement prématuré des pores du filtre.
- Séparation optimale du mélange air/copeaux pour une plus grande densité dans le sac de récupération de copeaux (moins de changement de sacs).
- Filtration efficace : jusqu’à 99,9% des particules ≥ 5 microns.

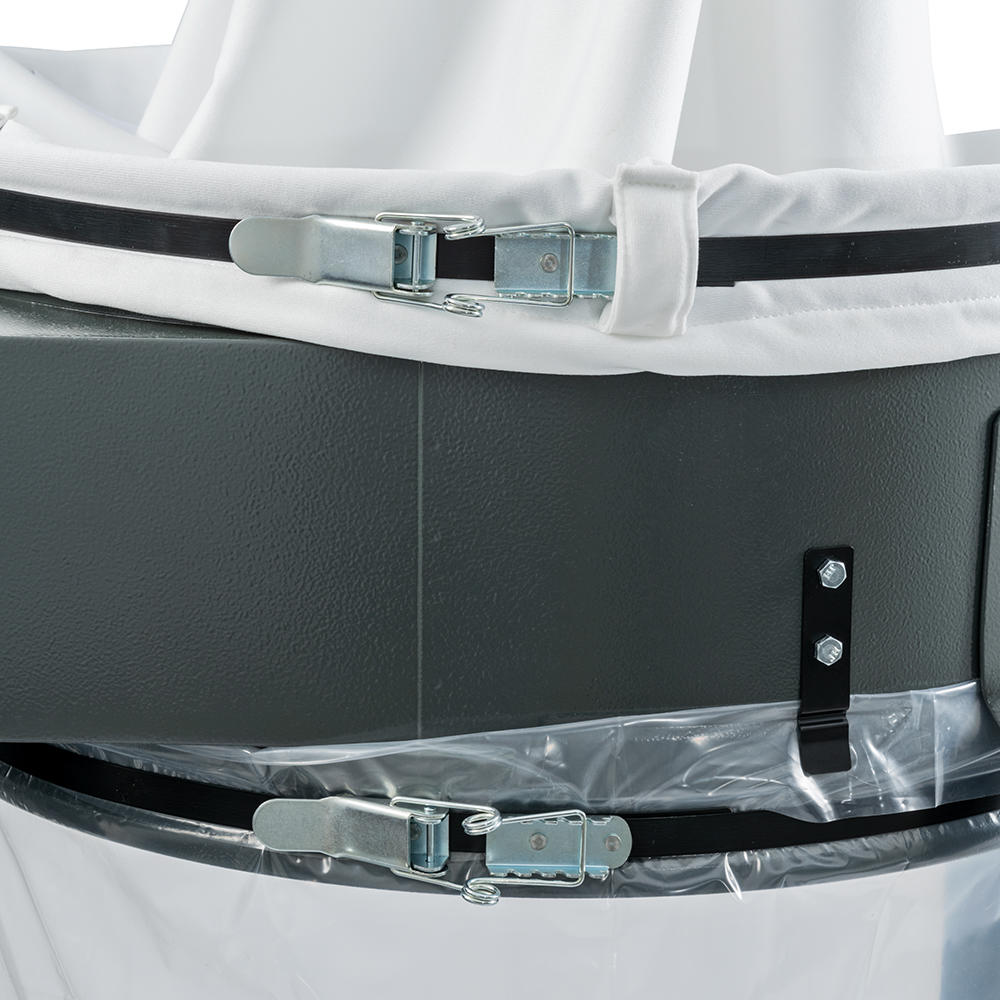

- Le sac de récupération de copeaux est soutenu par une tôle de fond robuste et est solidement fixé au séparateur par une sangle de serrage réglable.

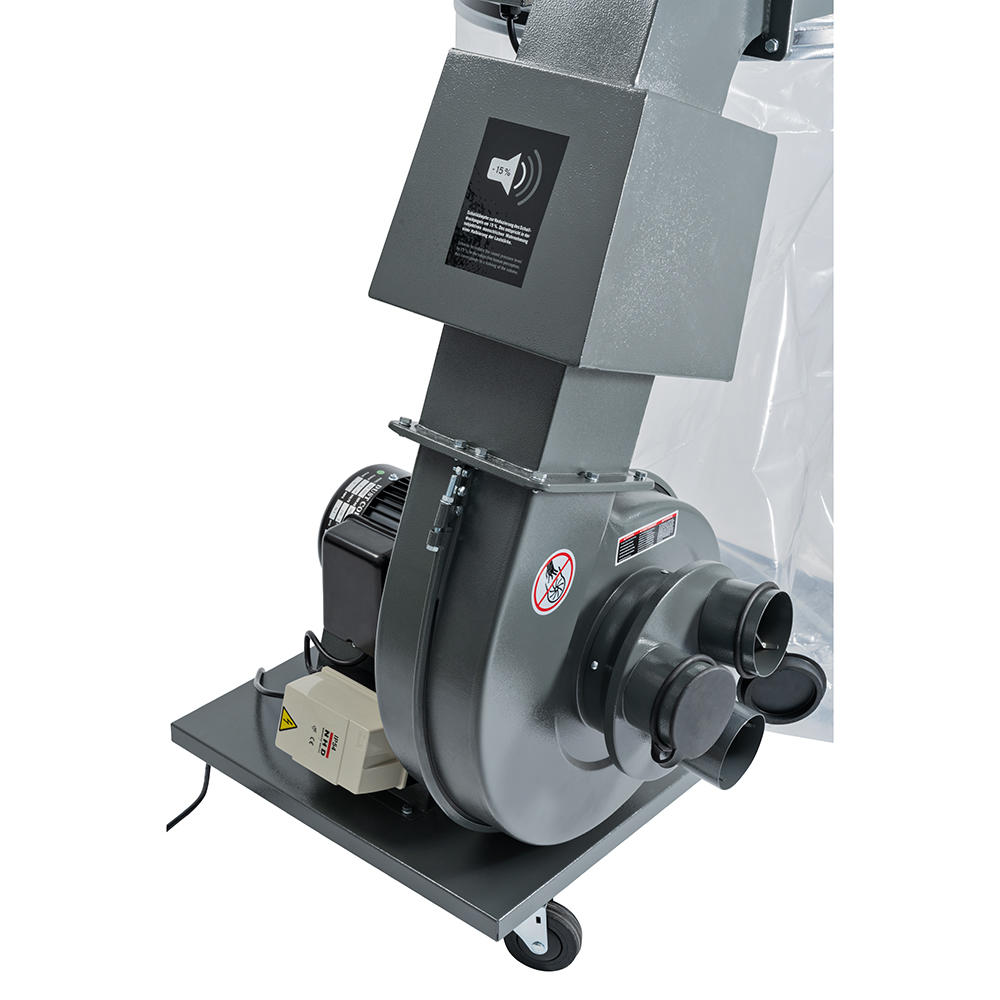

- Niveau sonore réduit, de seulement 83 db(A), grâce à l'absorbeur de bruit

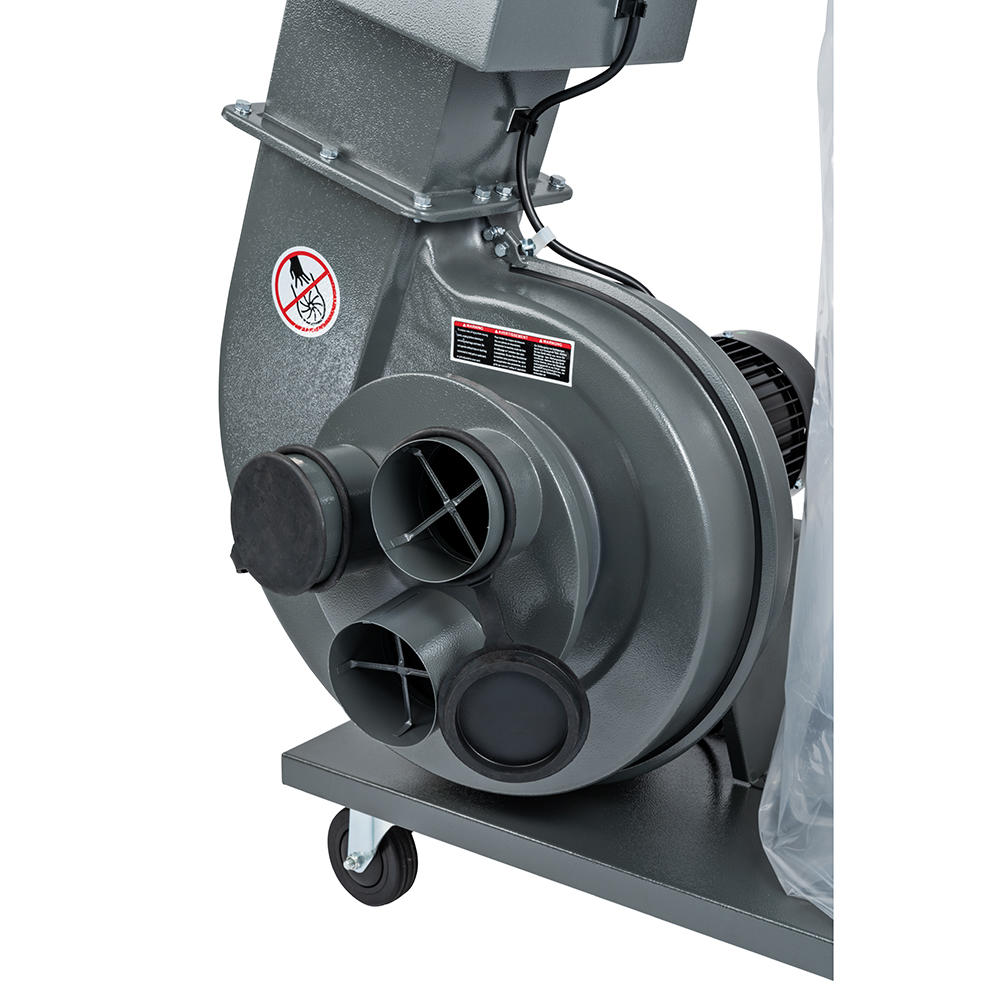

- Collecteur d'admission multiple dans une structure robuste en tôle d'acier dotée de capuchons en caoutchouc.
- Quatre roues pivotantes pour une mobilité optimale dans l'atelier.
La machine est livrée en modules faciles à monter (y compris les instructions de montage étape par étape).
Critères de sélection pour une unité d'aspiration :
Plus le volume du sac à copeaux est faible, plus la quantité de copeaux générés sur la machine doit être faible. Les scies circulaires produisent un volume de copeaux moindre que les raboteuses. Les raboteuses avec une largeur de rabotage de 50 cm produisent un volume de copeaux plus important que les machines d’une largeur de 20 cm seulement.
Respecter le facteur de simultanéité. L'unité permet d'aspirer la poussière ou les copeaux émanant simultanément d'une ou de plusieurs machines.
Dans le cas d'aspiration de poussières fines, l'unité doit pouvoir être équipée d'un filtre plissé de 1 micron.
Les grandes ouvertures d'aspiration pour les petites particules de poussière, par ex. sur les tables de ponçage, nécessitent un débit d'air plus élevé que l'aspiration ponctuelle de copeaux, par exemple sur les scies à ruban.
Plus les copeaux à aspirer sont lourds, par exemple des copeaux humides, plus la dépression (également appelée pression différentielle) doit être élevée.
Plus la conduite d'aspiration est longue, plus il y a de coudes ou de collecteurs, plus la dépression (également appelée pression différentielle) doit être élevée.
Lors d’aspiration collective (plusieurs machines raccordées à une seule conduite d'aspiration), il est conseillé d’observer les règles suivantes.
Filtre pour particules de poussière :la valeur en micron (μm ou micromètre) indique la taille des mailles ou des pores du matériau filtrant. Plus la valeur en micron est faible, plus les particules fines de poussière sont éliminées de l'air évacué.
Plus le volume du sac à copeaux est faible, plus la quantité de copeaux générés sur la machine doit être faible. Les scies circulaires produisent un volume de copeaux moindre que les raboteuses. Les raboteuses avec une largeur de rabotage de 50 cm produisent un volume de copeaux plus important que les machines d’une largeur de 20 cm seulement.
Respecter le facteur de simultanéité. L'unité permet d'aspirer la poussière ou les copeaux émanant simultanément d'une ou de plusieurs machines.
Dans le cas d'aspiration de poussières fines, l'unité doit pouvoir être équipée d'un filtre plissé de 1 micron.
Les grandes ouvertures d'aspiration pour les petites particules de poussière, par ex. sur les tables de ponçage, nécessitent un débit d'air plus élevé que l'aspiration ponctuelle de copeaux, par exemple sur les scies à ruban.
Plus les copeaux à aspirer sont lourds, par exemple des copeaux humides, plus la dépression (également appelée pression différentielle) doit être élevée.
Plus la conduite d'aspiration est longue, plus il y a de coudes ou de collecteurs, plus la dépression (également appelée pression différentielle) doit être élevée.
Lors d’aspiration collective (plusieurs machines raccordées à une seule conduite d'aspiration), il est conseillé d’observer les règles suivantes.
- La section totale de tous les raccords d’aspiration aspirant simultanément ne doit pas excéder la section du collecteur d'admission du ventilateur.
- La conduite doit être aussi courte et droite que possible, le nombre de raccords de dérivation et de coudes doit également être minimisé.
- Les réductions de conduites doivent être placées le plus près possible des machines, privilégiant les petits diamètres du côté de la machine.
- Dans les configurations où plusieurs appareils sont connectés à un même dispositif d'aspiration, il faut toujours équiper chaque machine d'une vanne d'arrêt.
- Éviter les conduites flexibles présentant une grande résistance au frottement et une perte de pression élevée. Les tuyaux flexibles ont une perte de pression plus élevée que les tuyaux fixes à paroi lisse.
Filtre pour particules de poussière :la valeur en micron (μm ou micromètre) indique la taille des mailles ou des pores du matériau filtrant. Plus la valeur en micron est faible, plus les particules fines de poussière sont éliminées de l'air évacué.
Scope of delivery
- Unité d'aspiration démontée en modules de montage simple
- Sac filtre, 61 cm x 157 cm
- Sac de récupération à copeaux, Ø 61 cm x 135 cm
- Collecteur d'admission 3x Ø100 mm, fabriqué en tôle d'acier
Properties
| Diamètre du filtre: | 61 cm |
|---|---|
| Dimensions du sac à poussière: | Ø 61 cm x 135 cm |
| Débit vol. max.: | 3540 m³/h |
| Dépression: | 1668 Pa |
| Encombrement (L x l x H): | 104 x 60 x 300 cm (avec cartouche de filtration, hauteur 180 cm) |
| Machine / Accessoires: | Machines |
| Matériau du filtre: | Polyester |
| Niveau de pression acoustique (LpA): | 83 dB(A) |
| Poids: | 70 kg |
| Puissance absorbée: | 1500 W |
| Surface de filtre: | 3,59 m² |
| Tension du moteur: | 230 V / 50 Hz |
| Type d'alimentation: | Réseau |
| Type de machine: | Unité d'aspiration |
| Vitesse du moteur: | 2850 min-¹ |
| Volume du sac à poussière: | 300 Litres |
| Ø manchon d'aspiration: | 3 x 100 cm |
Properties
| Diamètre du filtre: | 61 cm |
|---|---|
| Dimensions du sac à poussière: | Ø 61 cm x 135 cm |
| Débit vol. max.: | 3540 m³/h |
| Dépression: | 1668 Pa |
| Encombrement (L x l x H): | 104 x 60 x 300 cm (avec cartouche de filtration, hauteur 180 cm) |
| Machine / Accessoires: | Machines |
| Matériau du filtre: | Polyester |
| Niveau de pression acoustique (LpA): | 83 dB(A) |
| Poids: | 70 kg |
| Puissance absorbée: | 1500 W |
| Surface de filtre: | 3,59 m² |
| Tension du moteur: | 230 V / 50 Hz |
| Type d'alimentation: | Réseau |
| Type de machine: | Unité d'aspiration |
| Vitesse du moteur: | 2850 min-¹ |
| Volume du sac à poussière: | 300 Litres |
| Ø manchon d'aspiration: | 3 x 100 cm |
