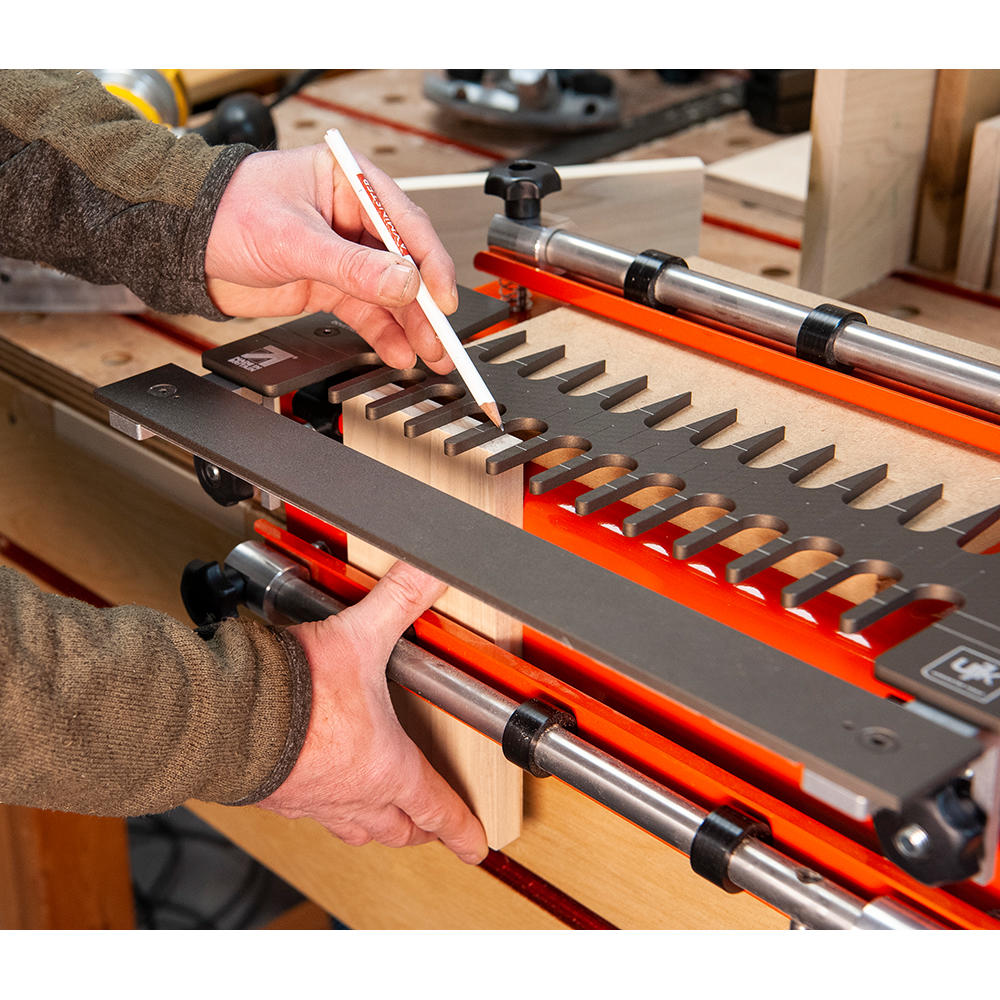

Gabarit polyvalent pour assemblages à queue d'aronde UJK
N° d'art.:
704261
Marque:
UJK
517,00 € 434,45 €
par pièce(s)
Article disponible, délai de livraison d'environ 2 à 3 jours ouvrables
Description

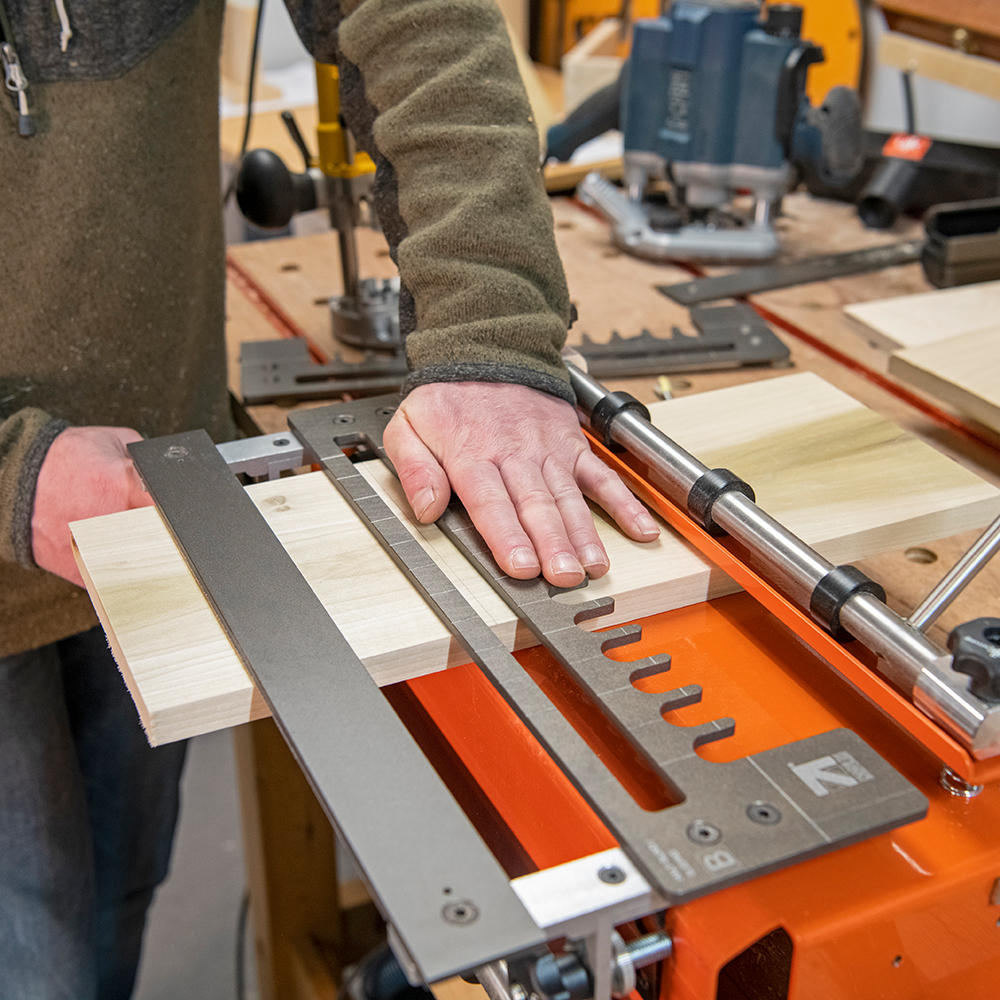

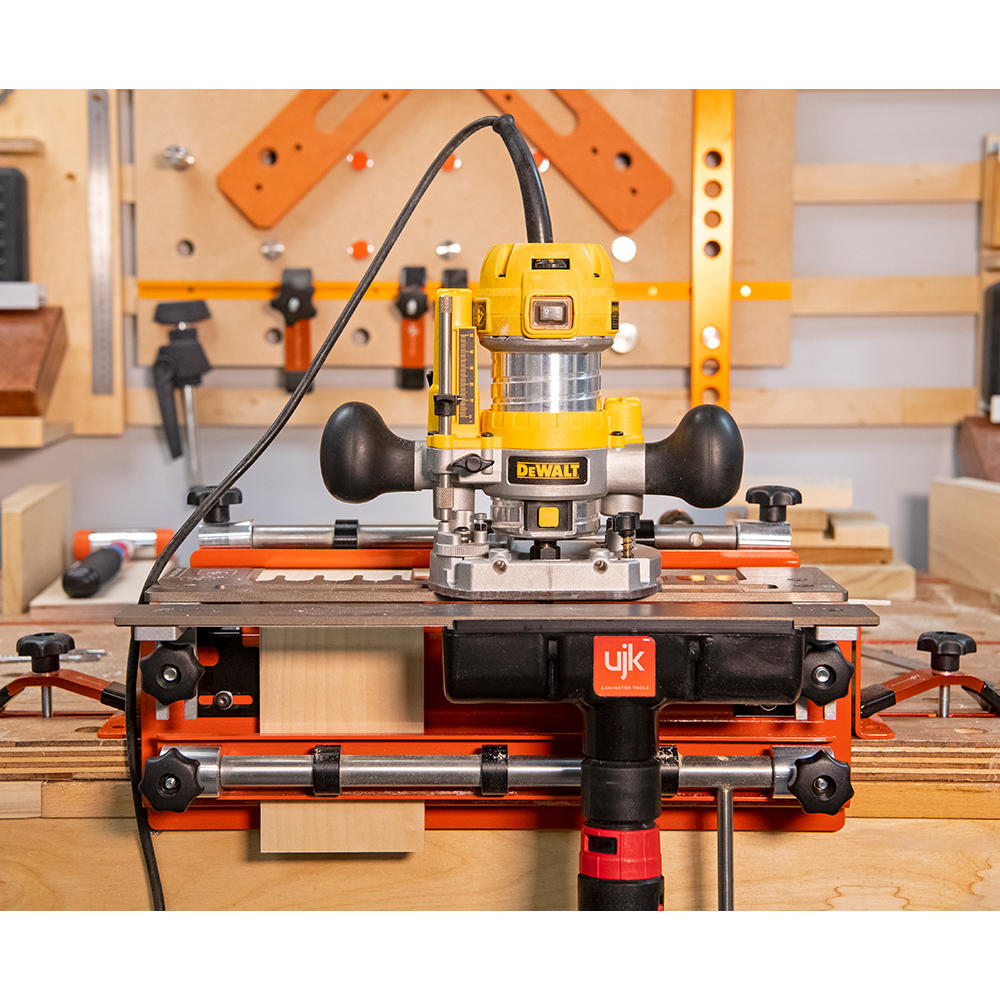

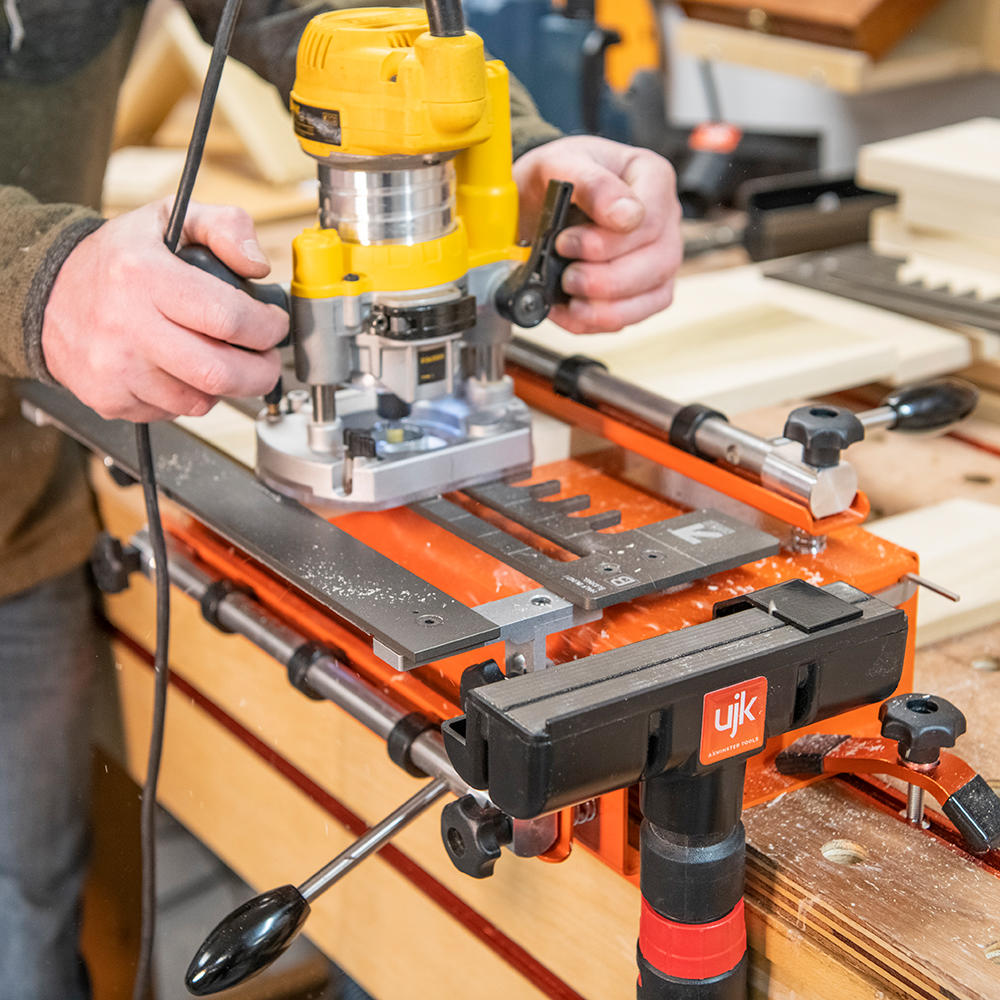

Une combinaison de précision et de robustesse. Le cadre du dispositif est façonné en tôle d'acier de 3 mm d'épaisseur. La surface anodisée dure des gabarits de fraisage en aluminium parfaitement usinés assure une longue durée de vie et une grande précision. Le dispositif dispose d'un rail d'appui supplémentaire à l’avant du gabarit afin d'offrir à la défonceuse une surface d'appui plus large. Un entonnoir d'aspiration est maintenu sur le rail d'appui grâce à un support aimanté et peut facilement être enlevé ou fixé lors de la mise en place des pièces. Les serre-joints rapides et réglables offrent un positionnement rapide et sûr de la pièce à usiner.
Assemblages possibles :
Sections transversales max. des pièces à usiner :
Assemblages à queue d’aronde 300 x 10-25 mmAssemblages à queue droite 300 x 6-25 mmRainures 290 x 10-25 mmArêtes 290 x 13,5-25 mmContenu de la livraison :
Remarque : en fonction de la défonceuse utilisée, un adaptateur peut être nécessaire pour fixer les bagues de copiage.
Assemblages possibles :

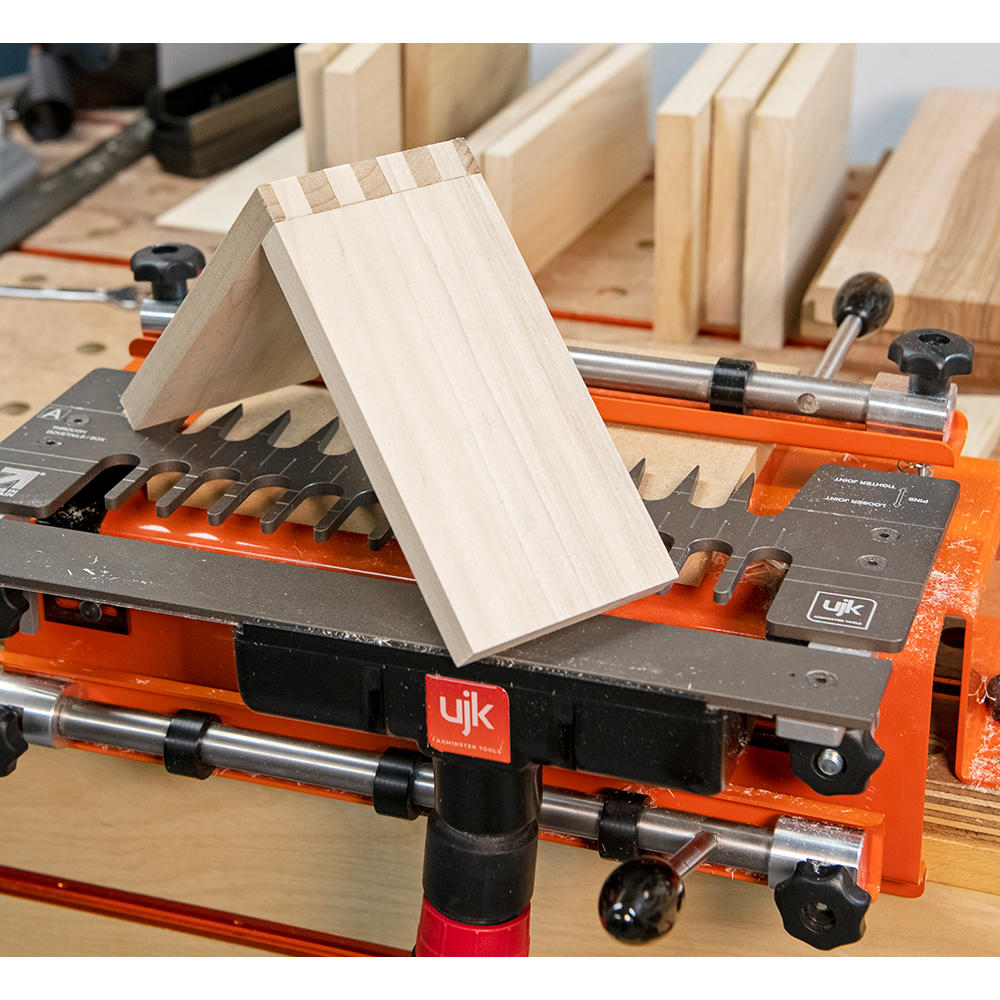

- Assemblages à queue d'aronde
- Assemblages à queue d’aronde demi-cachés
- Assemblages à queue droite
- Assemblages en rainure (clés en queue d'aronde, fonds d'arêtes)
- Assemblage à rainure et languette
- Assemblages à mi-bois
Sections transversales max. des pièces à usiner :
- Assemblages à queue d’aronde demi-cachés 300 x 13-25 mm
Assemblages à queue d’aronde 300 x 10-25 mmAssemblages à queue droite 300 x 6-25 mmRainures 290 x 10-25 mmArêtes 290 x 13,5-25 mmContenu de la livraison :

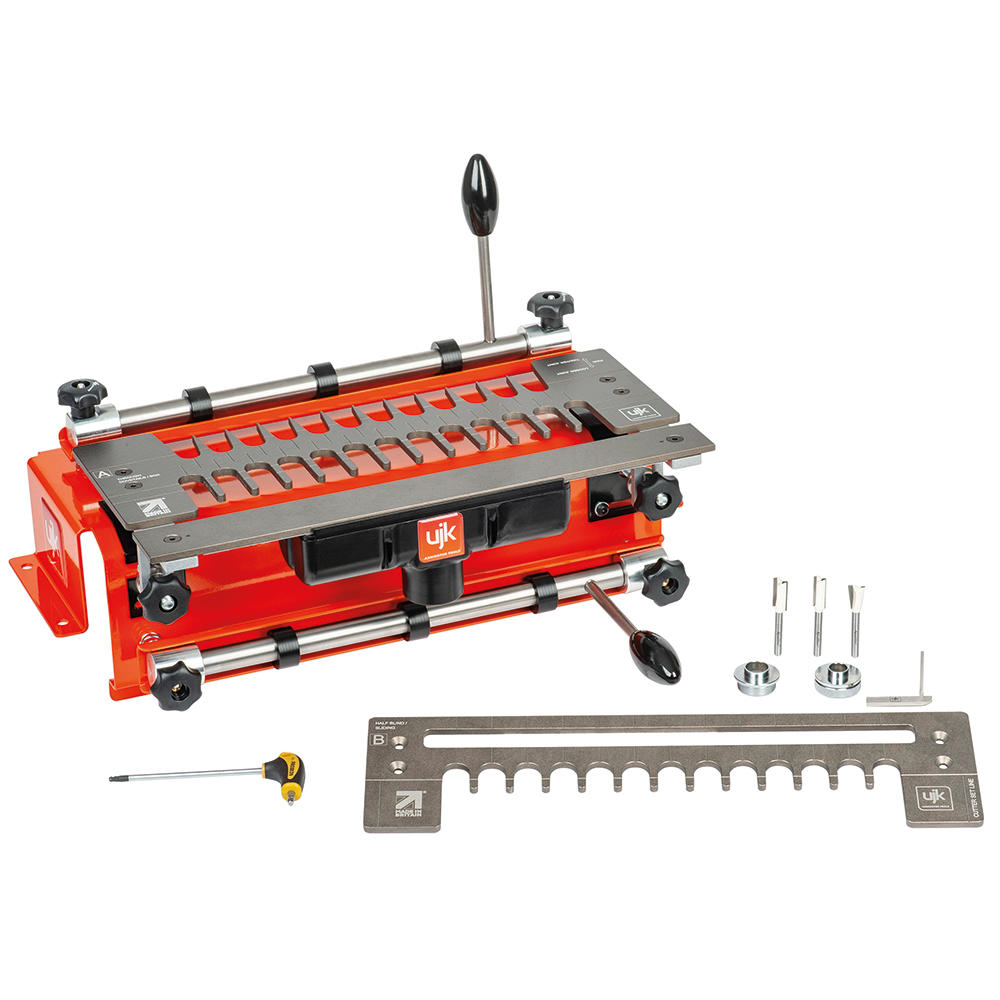

- Gabarit de fraisage pour assemblages demi-cachés et rainures en queue d’aronde
- Gabarit de fraisage pour assemblages à queue d’aronde et à queue droite

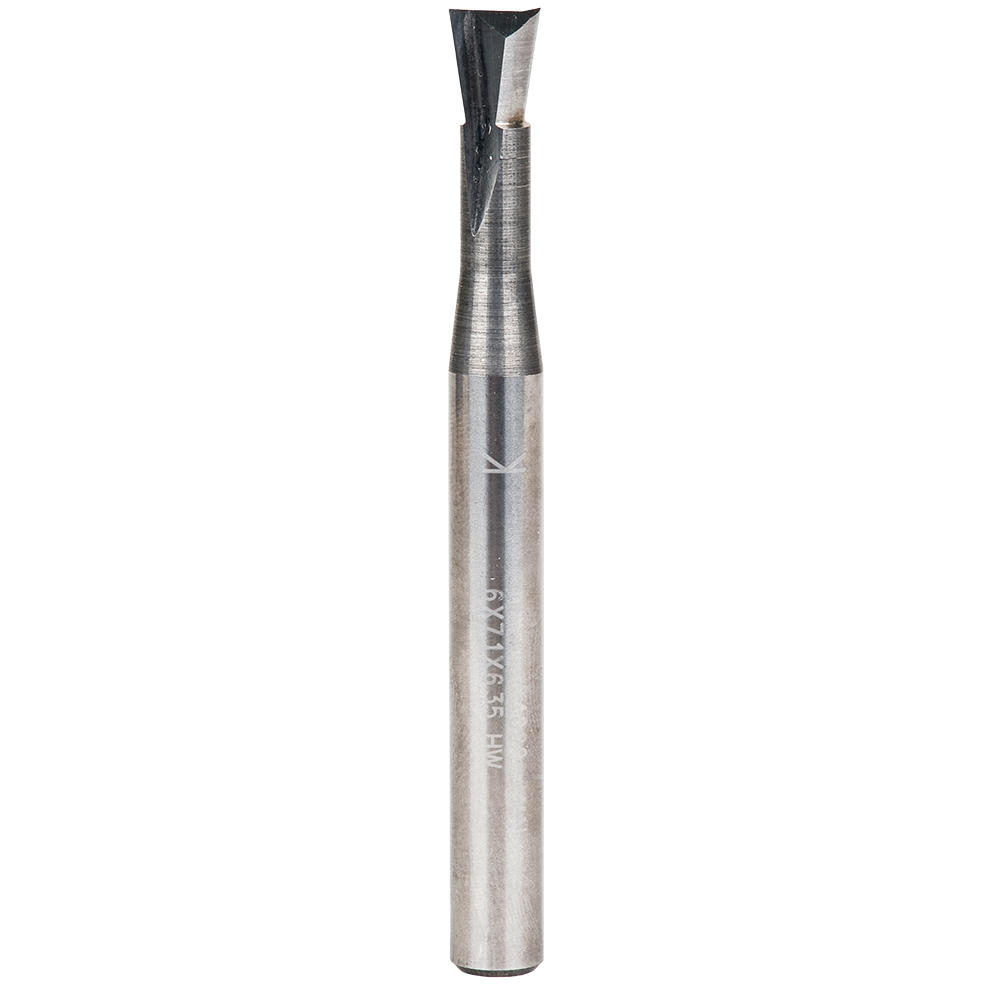

- Fraise à queue d'aronde MD Axcaliber 7° avec tige 1/4"

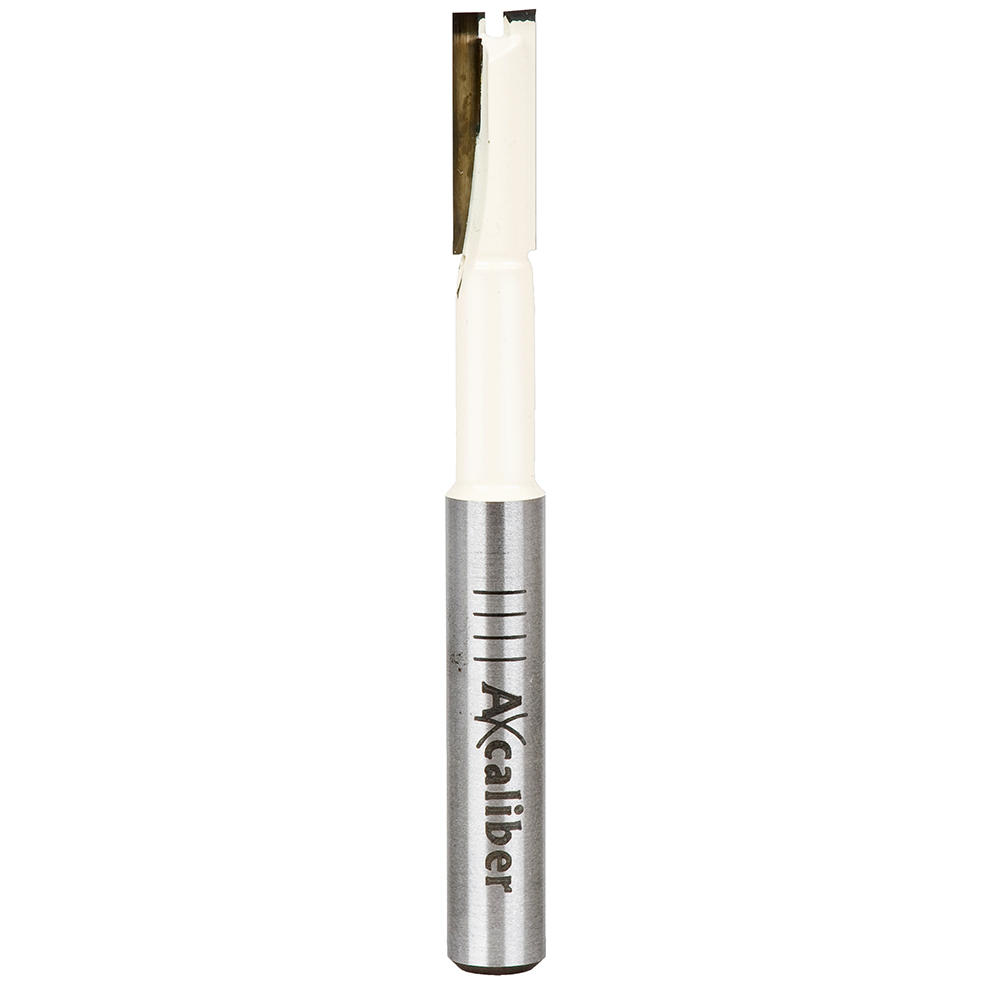

- Fraise à rainurer MD Axcaliber 10,39 mm avec tige 1/4"
- Fraise à rainurer Axcaliber MD 12,5 mm avec tige 1/4"
- Douille de réduction de 8 mm à ¼ de pouce
- Deux bagues de copiage avec vis filetée de type américain, Ø 19,1 mm et 15,9 mm

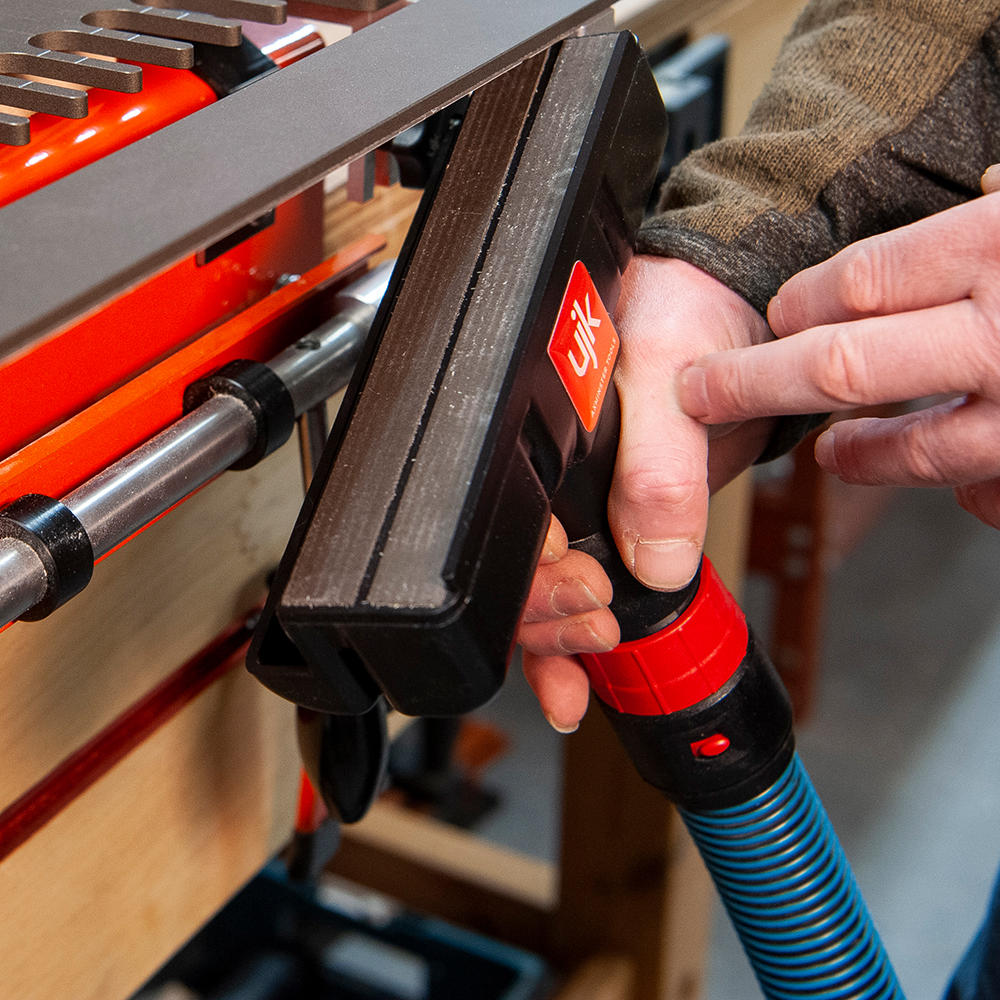

- Entonnoir d'aspiration magnétique avec raccord Ø 40/45 mm
- Jauge de réglage magnétique
- Clé Allen de 4 mm
Remarque : en fonction de la défonceuse utilisée, un adaptateur peut être nécessaire pour fixer les bagues de copiage.

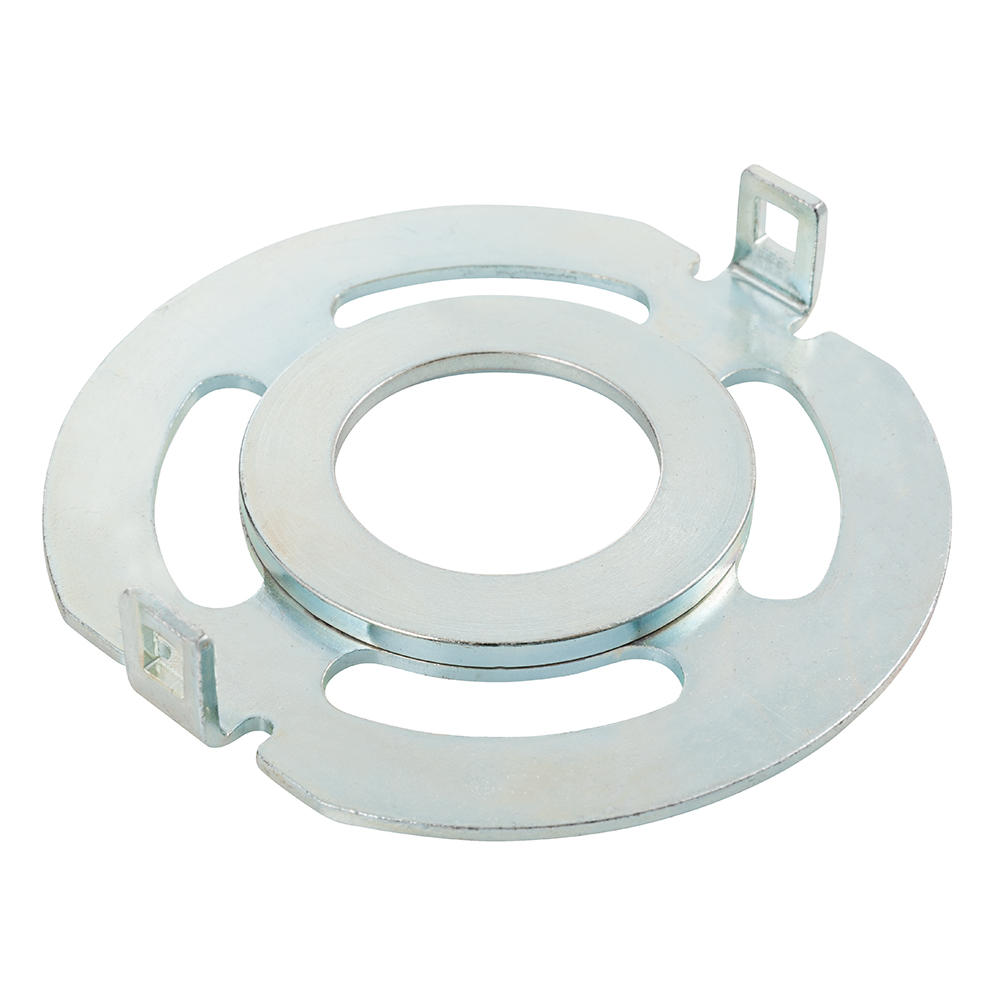

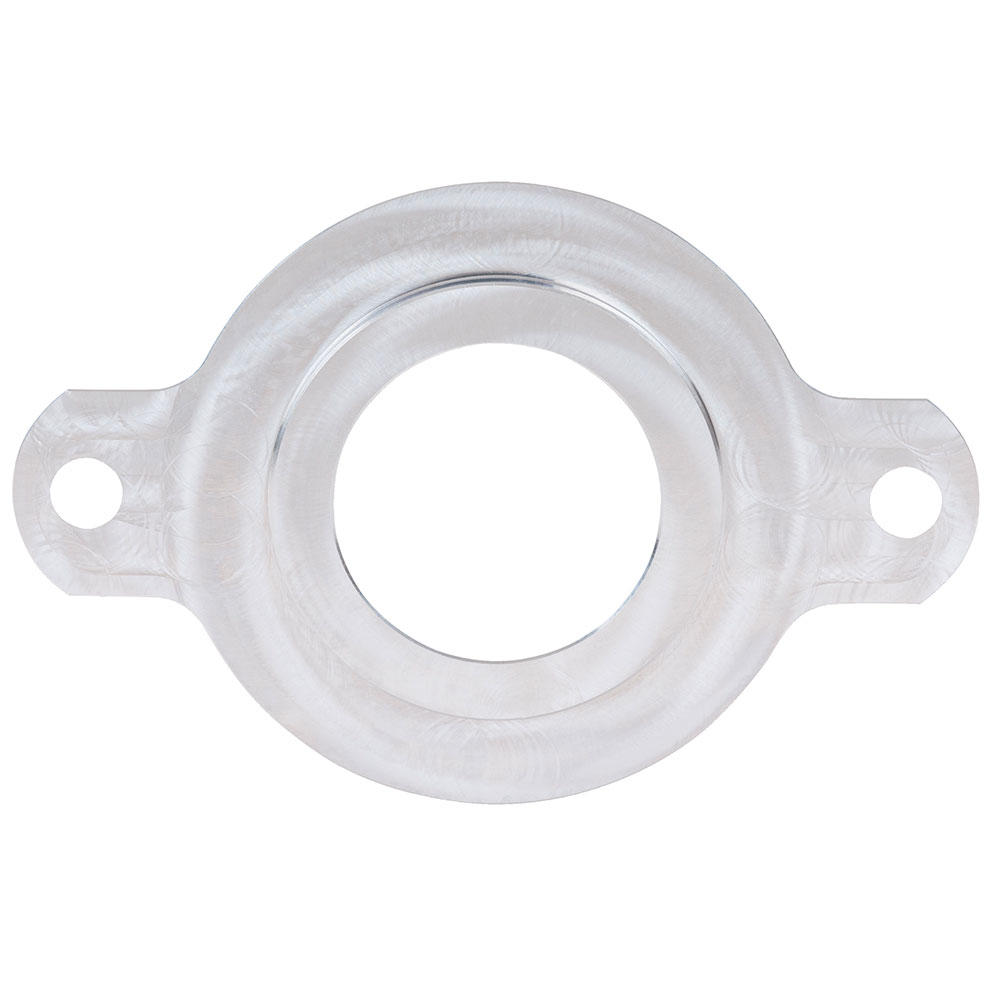

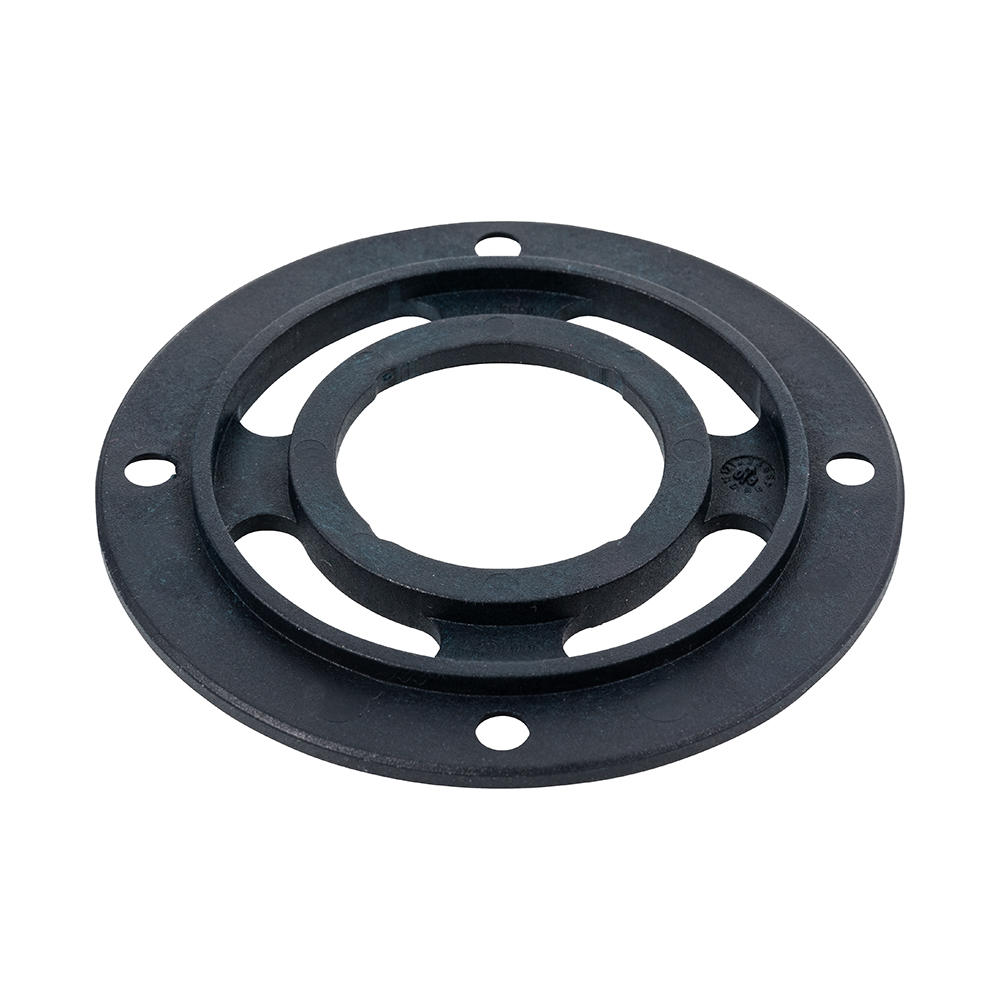

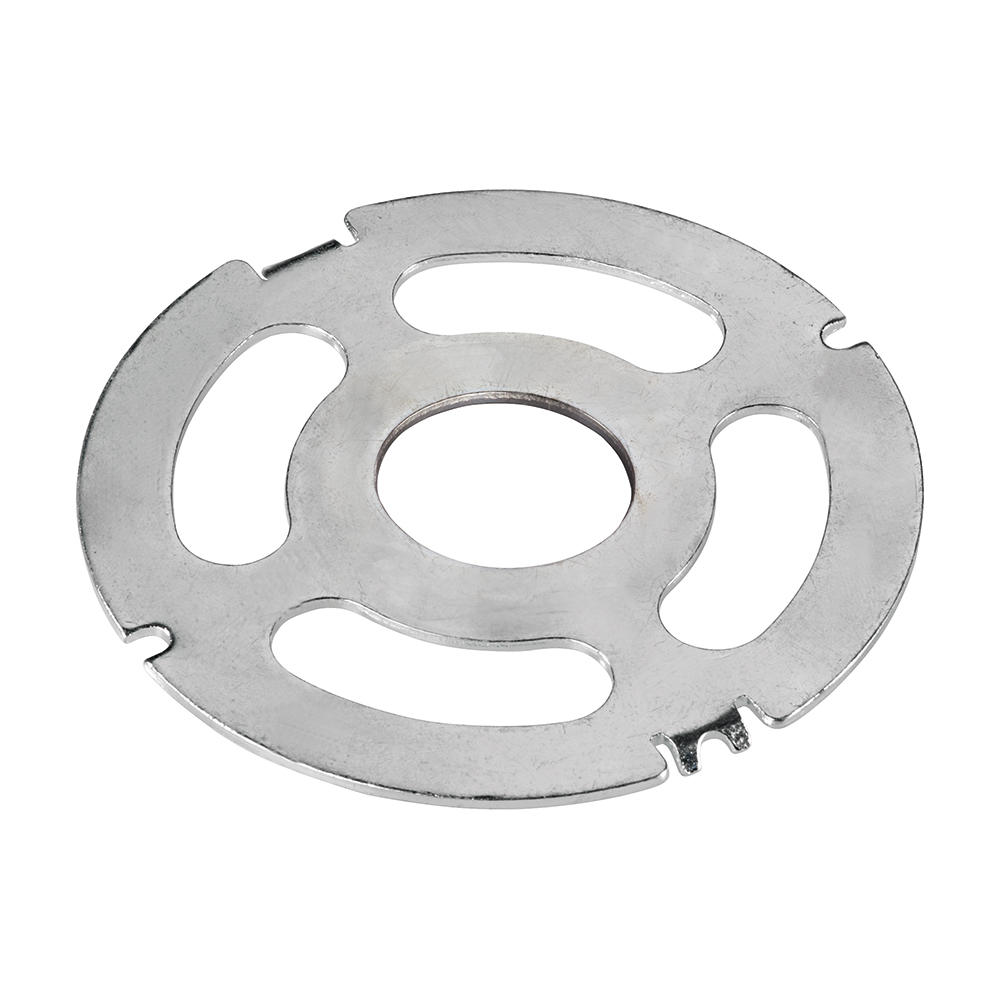

Accessoires
Zubehör
Fabricant
UJK
La marque ujk technology a été créée par Axminster en 2012 pour proposer une série de produits soigneusement choisis. La gamme comprend des accessoires pour défonceuse et toupie, des outils de mesures et des accessoires pour assemblages bois.
