Expertenwissen - Bohrfutter
Welche Arten von Bohrfuttern gibt es?
Um verschiedene Werkzeuge zu spannen, kommen in unterschiedlichen Maschinen verschiedene Bohrfutter zum Einsatz. Man unterscheidet zwischen Bohrfuttern mit Zahnkranz und Schnellspannbohrfuttern.

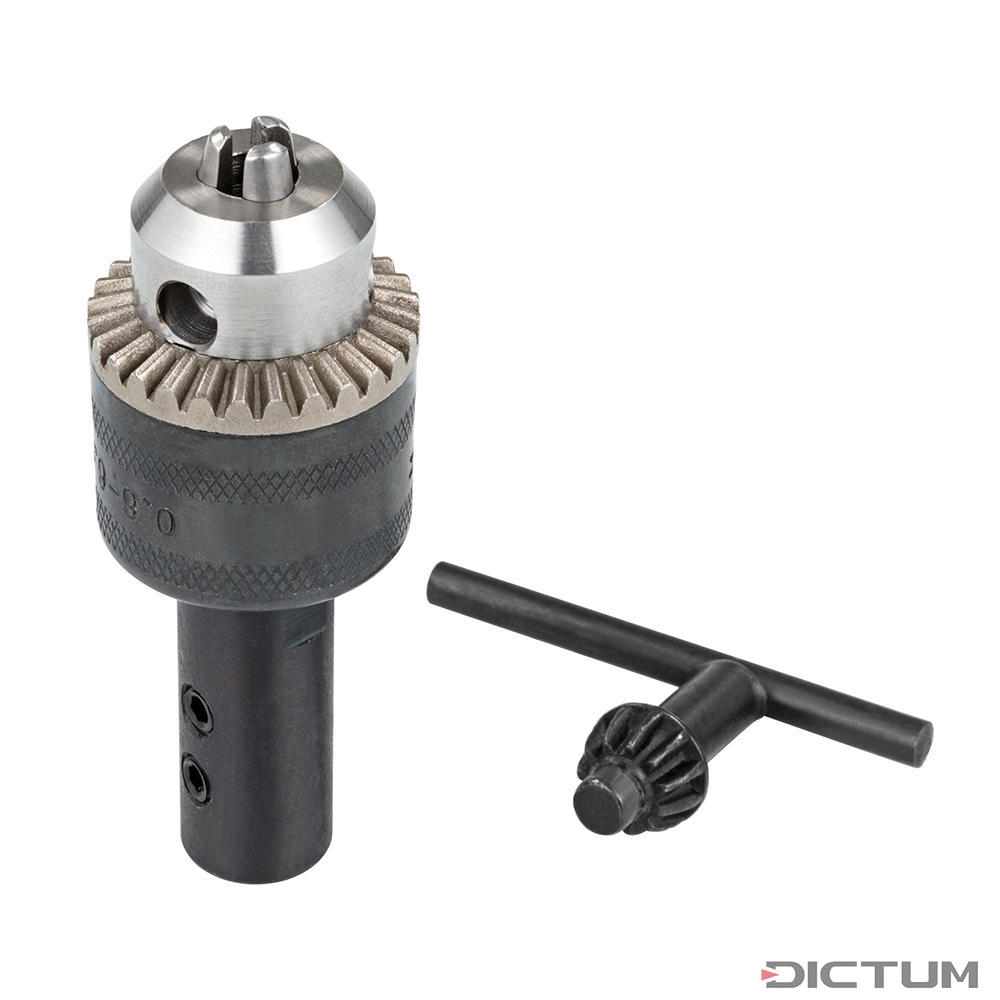

Bohrfutter mit Zahnkranz
Zahnkranzbohrfutter werden zur Aufnahme von Bohrwerkzeugen oder Schneidwerkzeugen in Bohrmaschinen aller Art verwendet. Tischbohrmaschinen oder Säulenbohrmaschinen werden meist mit Bohrfutter mit Zahnkranz ausgeliefert. Auch Handbohrmaschinen sind zumeist mit einfachen Zahnkranzbohrfuttern ausgestattet. Die zu spannenden Werkzeuge werden hier mit einem passenden Spannschlüssel über den Zahnkranz festgezogen.

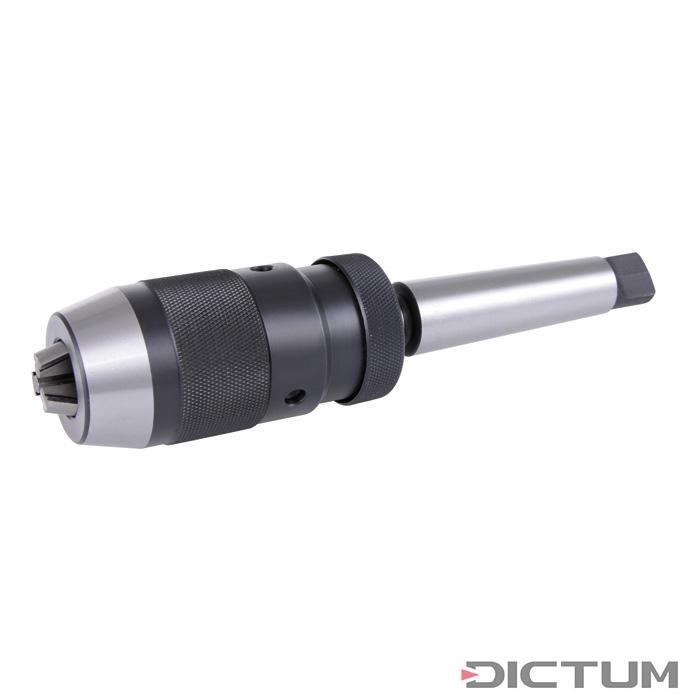

Schnellspannfutter
Ein Schnellspann-Bohrfutter ist ein Werkzeughalter, der es ermöglicht, Bohrer oder andere zylindrische Werkzeuge schnell und einfach zu spannen und zu wechseln, ohne den Einsatz von zusätzlichen Werkzeugen wie einem Spannschlüssel. Diese Futterart ist besonders benutzerfreundlich, da sie durch einen einfachen Drehmechanismus geöffnet und geschlossen werden kann. Im Gegensatz zu herkömmlichen Zahnkranzbohrfuttern spart das Schnellspannfutter wertvolle Zeit, da der Werkzeugwechsel per Hand erfolgen kann. Es ist ein unverzichtbares Werkzeug für Handwerker und in vielen Bohrmaschinen bereits im Lieferumfang der Grundausstattung.
Dank des sicheren Spannmechanismus bleibt der Bohrer fest und sicher im Bohrfutter fixiert.
Die Funktionsweise basiert auf einem Selbstspannmechanismus. Durch das sogenannte Nachspannverhalten wird der Bohrer beim Drehen der Maschine automatisch nachgezogen, was für eine sichere Befestigung sorgt. Dies gewährleistet nicht nur eine hohe Spannkraft, sondern auch eine erhöhte Sicherheit bei der Arbeit. Bekannte Hersteller im obersten Preisniveau sind Albrecht oder Röhm. DICTUM bietet Schnellspannbohrfutter zu einem hervorragenden Preis-Leistungsverhältnis. Die Futter sind hinsichtlich der Genauigkeit (Rundlauf) für die Holzbearbeitung und die meisten Metallarbeiten mehr als ausreichend. Sie werden mit Kegeldorn MK2 oder MK3 geliefert.
Wo werden Schnellspannbohrfutter angewendet?

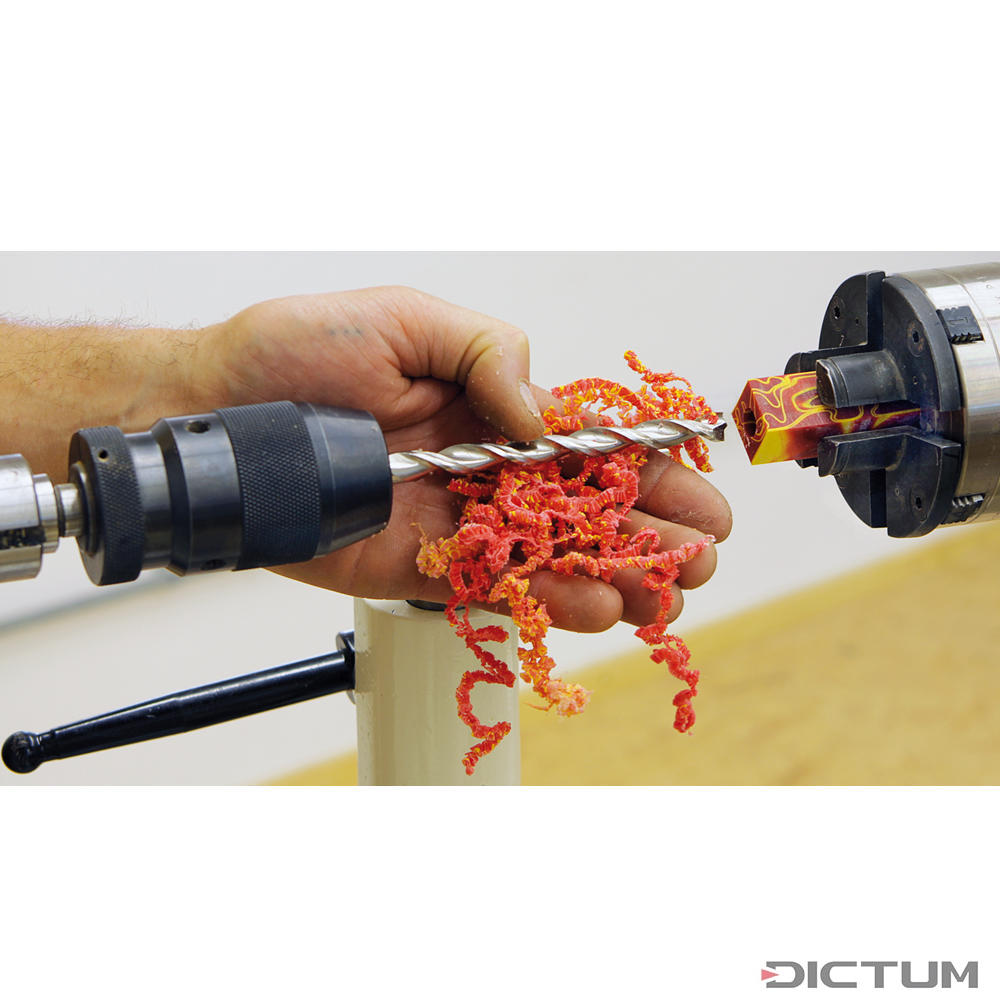

Schnellspann-Bohrfutter sind in verschiedenen Bereichen einsetzbar, von Bohrmaschine und Akkuschrauber bis hin zu Drehmaschinen oder Drechselbänken. Vor allem in Säulenbohrmaschinen oder Tischbohrmaschinen sind diese sehr beliebt und praktisch in der Anwendung.
Diese Bohrfutter kommen insbesondere bei gewerblichen Anwendungen zum Einsatz, wo häufiges Wechseln der Werkzeuge erforderlich ist und Arbeitsabläufe effizient gestaltet werden müssen.
Sie sind sowohl für den Rechts- als auch für den Linkslauf erhältlich, wobei die meisten Standardmodelle der Bohrfutter auf den Rechtslauf ausgelegt sind.
Spannweite und Rundlaufgenauigkeit
Es ist wichtig, alle gewünschten Werkzeuge in das Bohrfutter einspannen zu können. Die Kennzahl »Spannweite« bezeichnet den Spannbereich, der beim Bohrfutter immer angegeben sein sollte, z. B. von 0,2 mm oder 0,5-16 mm. Eine weitere wichtige Kennzahl eines Bohrfutters ist seine Rundlaufgenauigkeit. Diese gibt an, wie genau das Bohrfutter gefertigt worden ist. Hier ist zu unterscheiden, ob die jeweiligen Bohrfutter in Handbohrmaschinen oder in Säulenbohrmaschinen eingebaut werden sollen. Es gilt: je kleiner die Zahl, desto präziser die Rundlaufgenauigkeit. Wenn die Maschine handgeführt ist, benötigt man eine geringere Rundlaufgenauigkeit als bei maschinengeführten Arbeiten. 0,04 mm Rundlaufgenauigkeit bieten Bohrfutter im obersten Preissegment. 0,08 mm sind ausreichend für die meisten Anwendungen.

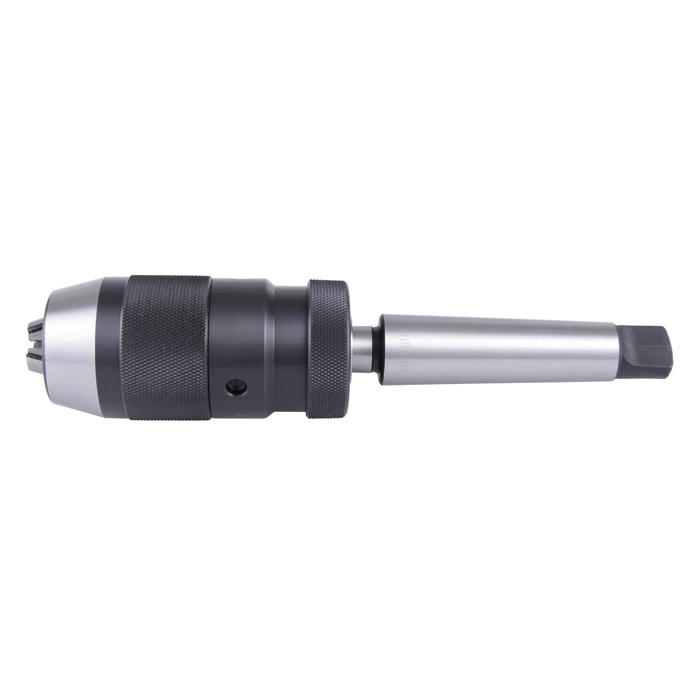

Was ist die MK2/MK3 Aufnahme eines Bohrfutters?
Die MK2-Aufnahme ist ein genormter Konus, der eine stabile und präzise Verbindung zwischen dem Bohrfutter und der Maschine ermöglicht. Der Morsekonus (oft auch als MK bezeichnet) ist in der Industrie weit verbreitet und sorgt für einen festen Sitz, wodurch Vibrationen reduziert und eine höhere Präzision bei der Bearbeitung erreicht wird. Diese Art der Aufnahme eignet sich besonders für Anwendungen, die eine hohe Drehmomentübertragung erfordern. Der Morsekonus wird nur eingesteckt und durch Formschluss gehalten.
Ein Schnellspannbohrfutter mit MK-Aufnahme bietet den Vorteil, dass es mit allen Maschinen mit einer entsprechenden Spindelbohrung kompatibel ist, was es zu einer idealen Lösung für vielfältige Arbeiten macht.

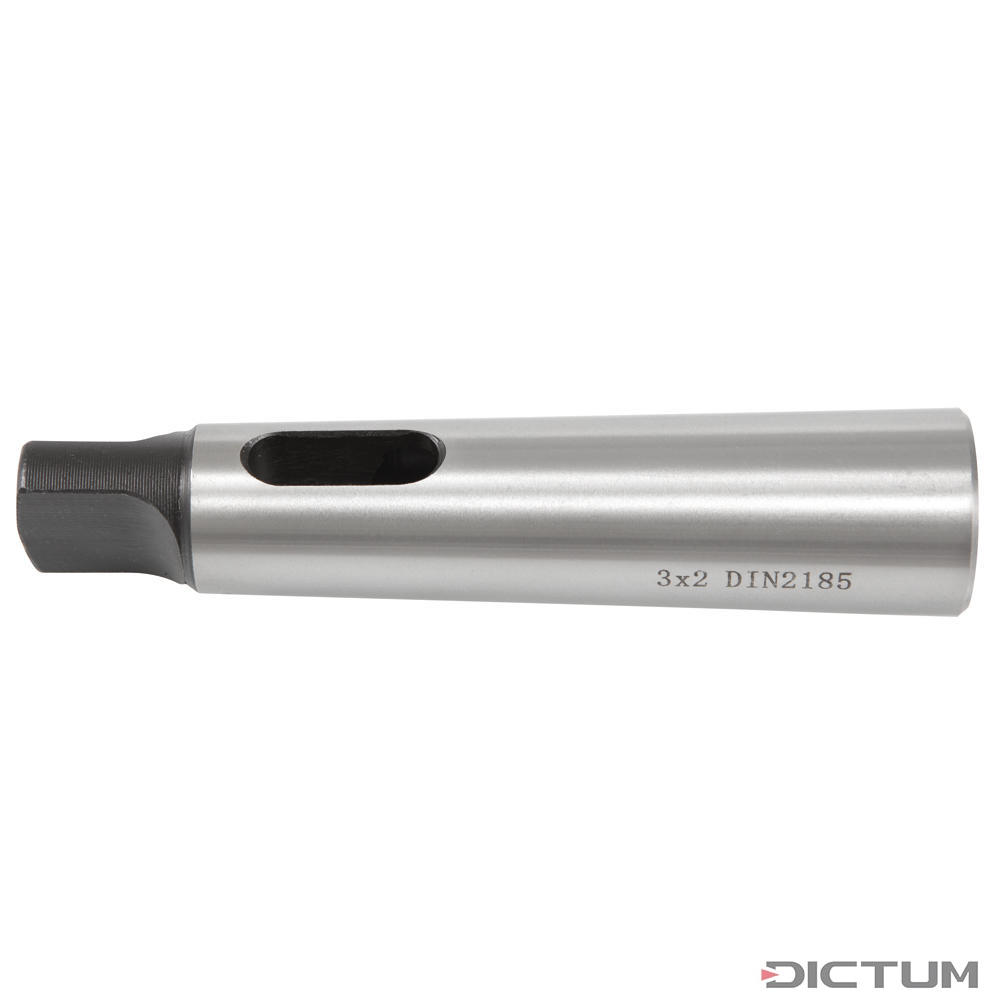

Es gibt auch entsprechende Adapterhülsen, z. B. von MK3 auf MK2.
Wie werden Bohrfutter mit MK-Aufnahme ausgebaut?
Der Ausbau erfolgt je nach Ausführung der Maschine sehr einfach über ein Ausschlagen mit einer Ausstoßstange bei z. B. einer Drechselbank oder über einen Austreibkeil, beispielsweise bei Säulenbohrmaschinen oder Tischbohrmaschinen. Bei beiden Varianten am besten mit einem Holz- oder Gummihammer einen gezielten Schlag auf das jeweilige Austreibwerkzeug geben, und das Spannfutter löst sich. Achtung: Das Futter muss bei diesem Schritt mit einer Hand gehalten werden. Stellen Sie außerdem sicher, dass die Maschine vom Stromnetz getrennt ist, um ein ungewolltes Einschalten zu verhindern und mögliche Unfallgefahren zu minimieren.
