Kurzanleitung: Hobellade mit Gehrungseinsatz und Präzisions-Gehrungslade
Mit diesen beiden Hobelladen können Sie die Kanten von Werkstücken entweder genau rechtwinklig oder in einem Winkel von 45° bestoßen. Auch die Länge von Zapfen, Gehrungen von Umleimern und Stöße von Profilleisten können Sie damit exakt anpassen.
Grundaufbau der beiden Hobelladen
Der Aufbau beider Stoßladen ist ähnlich. Die Grundplatte aus Sperrholz wird mit einer schmäleren, etwas dünneren Sperrholzplatte aufgedoppelt, so dass ein Falz entsteht. Nach dem Aufdoppeln wird die Basisplatte an der Tischkreissäge auf die Endmaße formatiert und der Falz nachgeschnitten. Auch alle Querleisten bzw. Anschläge und Führungsleisten werden an der stationären Kreissäge vorbereitet.

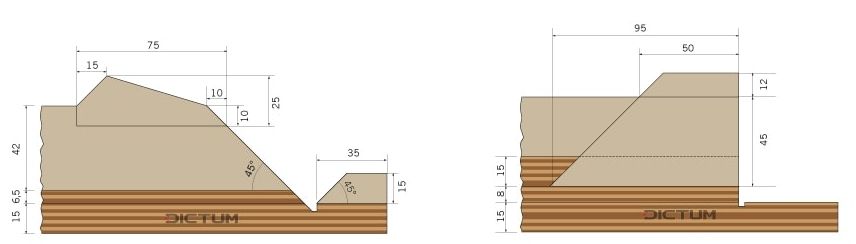

Zum Herunterladen der Baupläne (inkl. Materialliste) auf die Abbildungen klicken.
Unterschiede zwischen den beiden Stoßladen

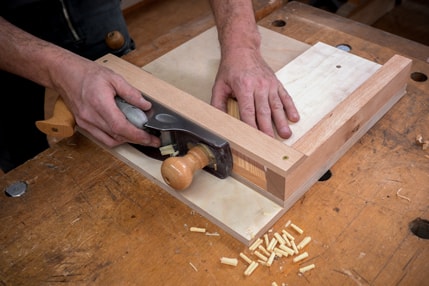

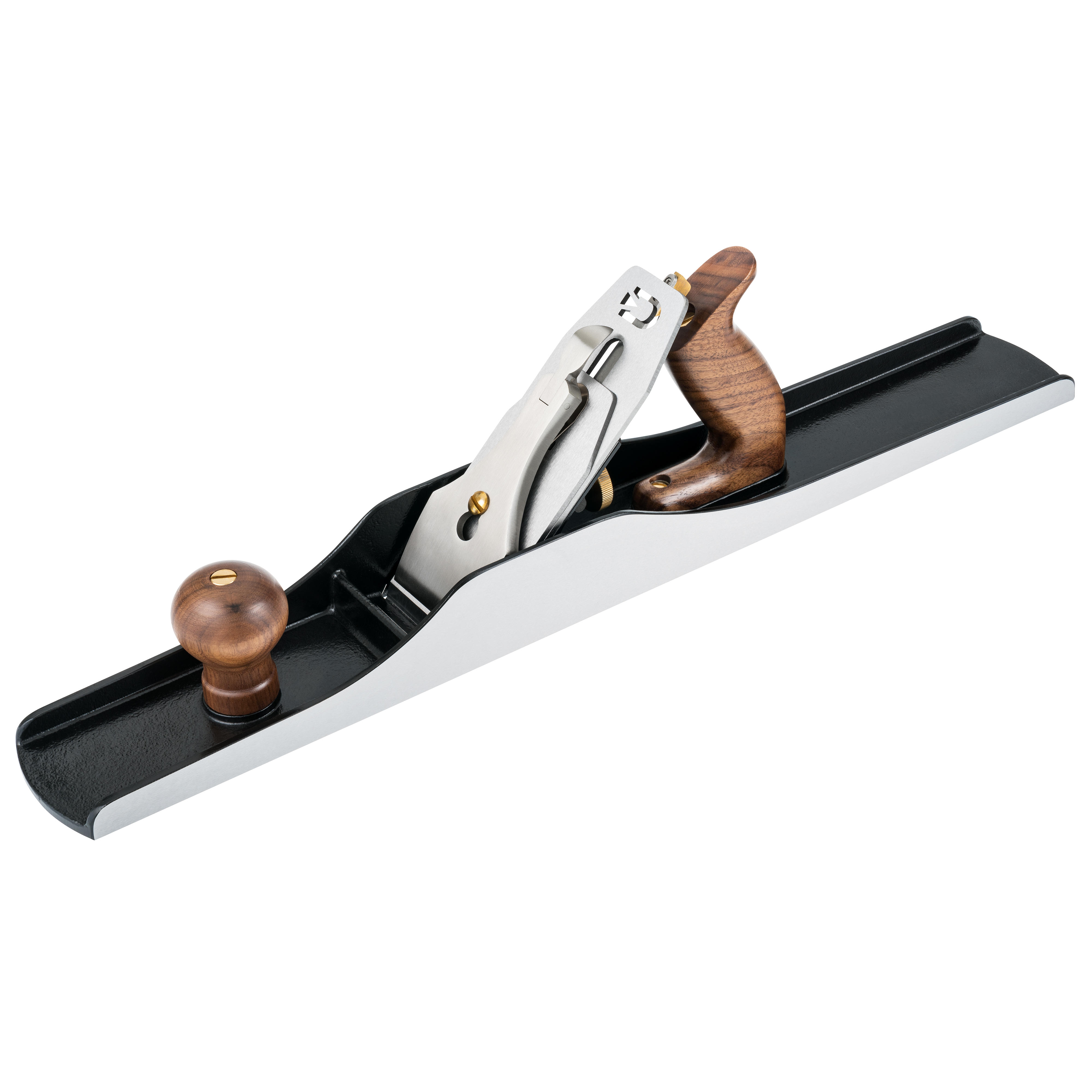

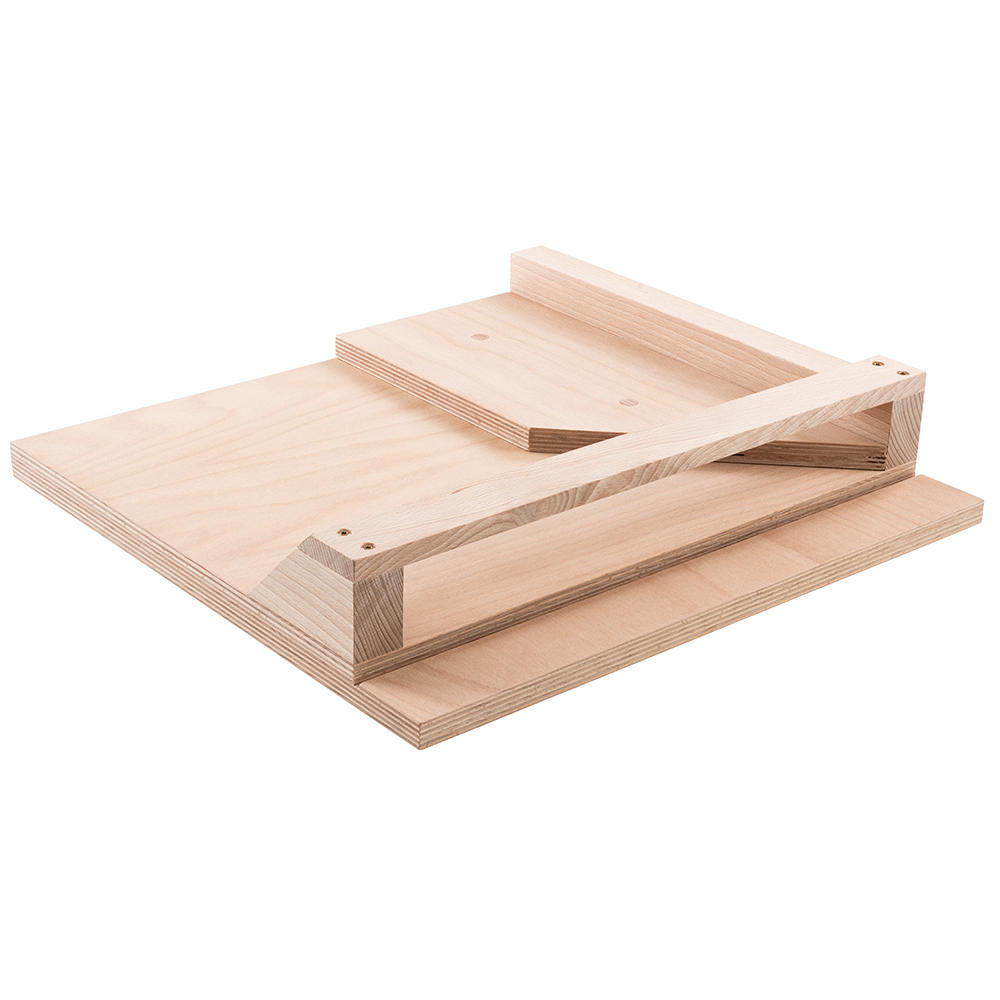

Bei der Hobellade mit Gehrungseinsatz wird der Hobel (wir empfehlen einen Flachwinkelhobel Nr. 62) um volle 90° seitlich gekippt. Er liegt mit einer Seite des Hobelkastens im Falz der Basisplatte auf. Mit der Hobellade mit Gehrungseinsatz können Sie entsprechend die Kanten der Werkstücke exakt im rechten Winkel bestoßen. Mit montiertem Gehrungseinsatz können Sie die Flächen von Gehrungen genau rechtwinklig bestoßen. Diese Hobellade bieten wir Ihnen auch als fertig montierte DICTUM Bestoßlade mit Gehrungsfunktion (Nr. 708991) an.

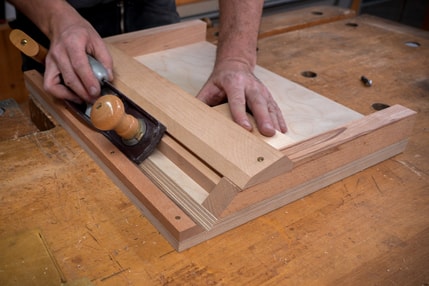

In der Präzisions-Gehrungslade wird der Flachwinkelhobel um 45° geneigt geführt. Er liegt mit der Hobelsohle an der oberen Führungsleiste und der 45°-Nut unten an. Seitlich wird der Hobel zusätzlich durch die untere Führungsleiste gestützt. Die Präzisions-Gehrungslade eignet sich zum Anfasen von Kanten und zum Bestoßen kürzerer Gehrungen.
Arbeitsablauf: So werden die beiden Hobelladen gebaut
Den Bau beider Hobelladen haben wir in je einem Video-Tutorial mit allen Arbeitsschritten detailliert dokumentiert. Hier nur die wichtigsten Arbeitsschritte zur Übersicht:
- Zuschnitt der Sperrholzplatten
- Aufdoppeln der Grundplatte
- Formatieren der Grundplatte
- Falzen/Nuten
- Zuschnitt der Anschläge
- Zuschnitt der Führungsleisten
- Montage der Hobellade
Beide Hobelladen sind in der Größe auf einen Flachwinkelhobel Nr. 62 abgestimmt.
Diese Werkzeuge brauchen Sie für den Bau der Hobelladen
- Anreißwerkzeuge (Meterstab, Kombiwinkel etc.)
- Format- oder Tischkreissäge
- Ryoba und Dozuki Universal
- Stemmeisen und Klüpfel
- Akkuschrauber mit passendem Bohrer, Senker und Bit
- Schraubzwingen und Zulagen
- Leimflasche und Leimspachtel
