UJK Parfguide Plus System MK II
Beschreibung
Inkl. UJK Parf Protractor Winkelschiene (auch einzeln erhältlich, Nr. 720842)

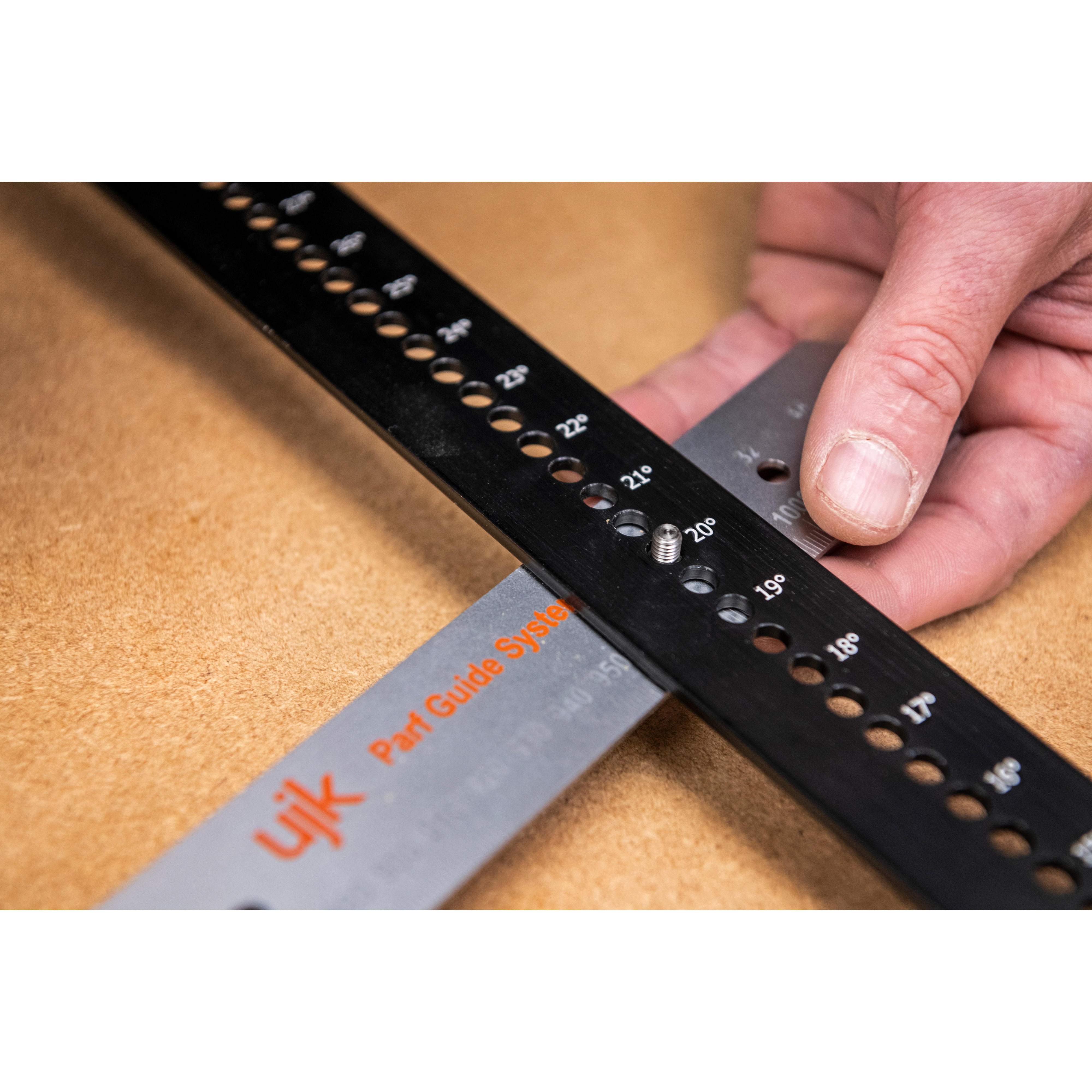

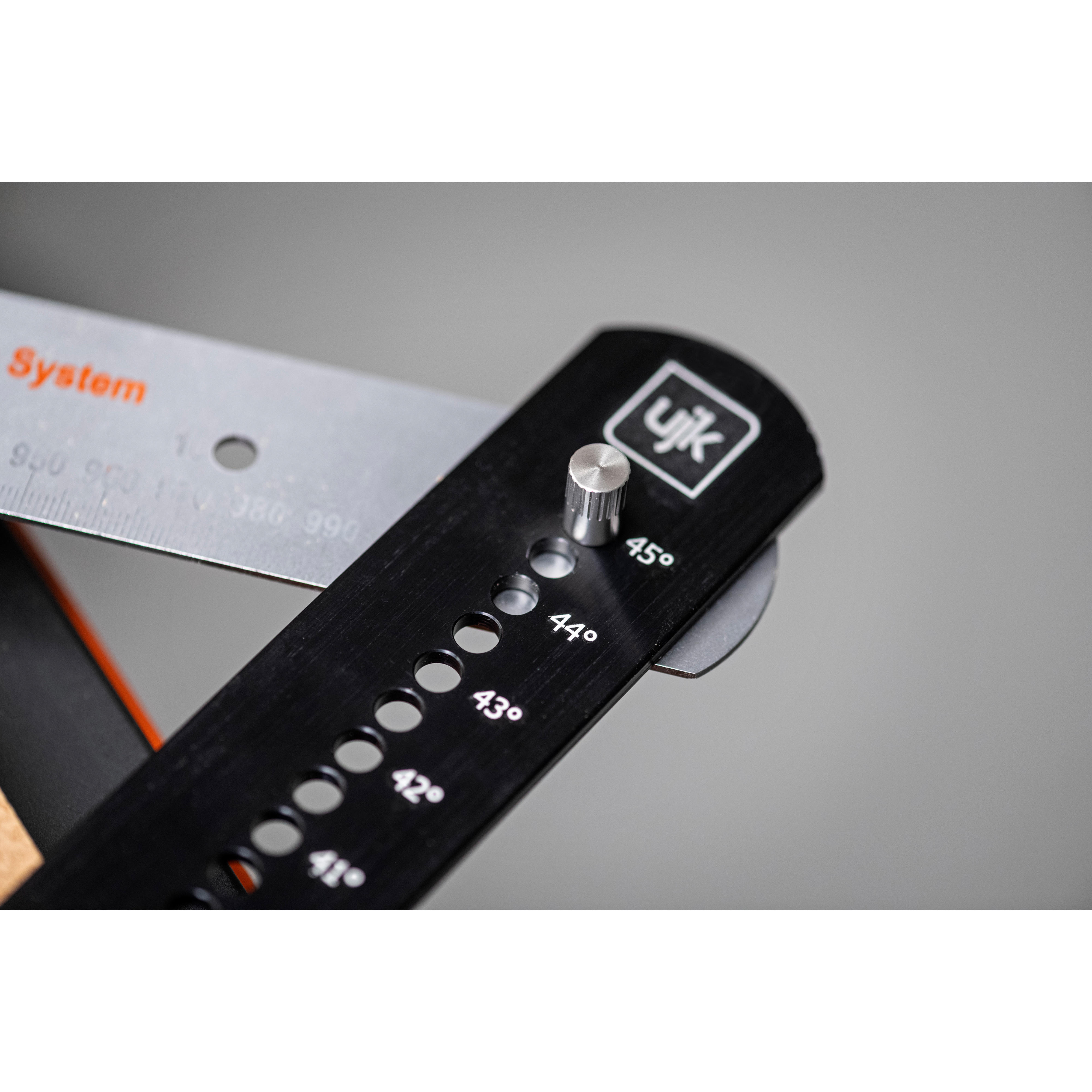

Der Parf Protractor ist die perfekte Ergänzung zum UJK Parfguide System MK II. In Verbindung mit dem bewährten MK II System ermöglicht dieses geniale Zubehör die Erweiterung des 20-mm-Lochraster-Systems um präzise schräge Bohrungen im Winkelbereichen von 0-45° und 45-90°. Dabei erlaubt die Skala exakte Winkeleinstellungen in 0,5°-Schritten.

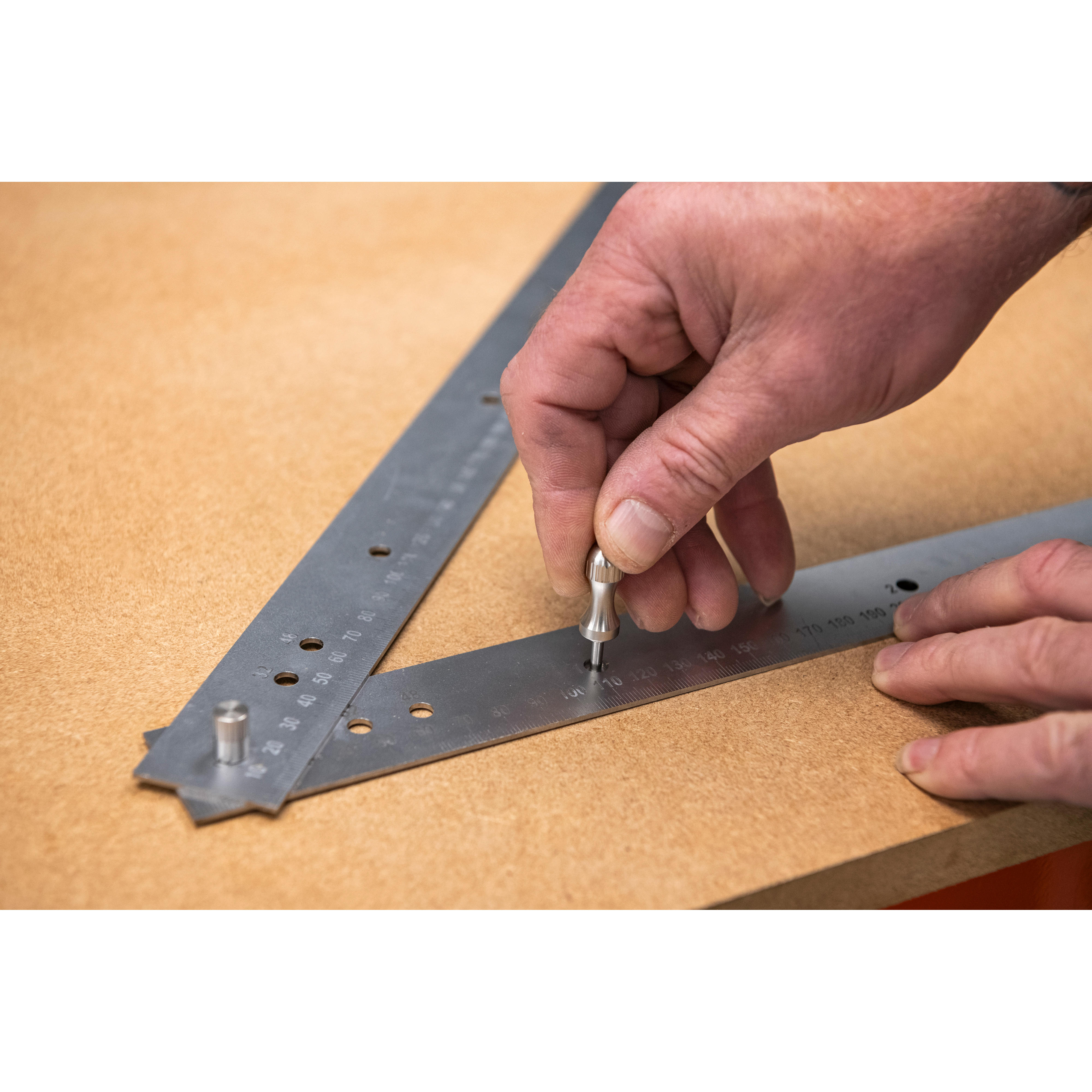

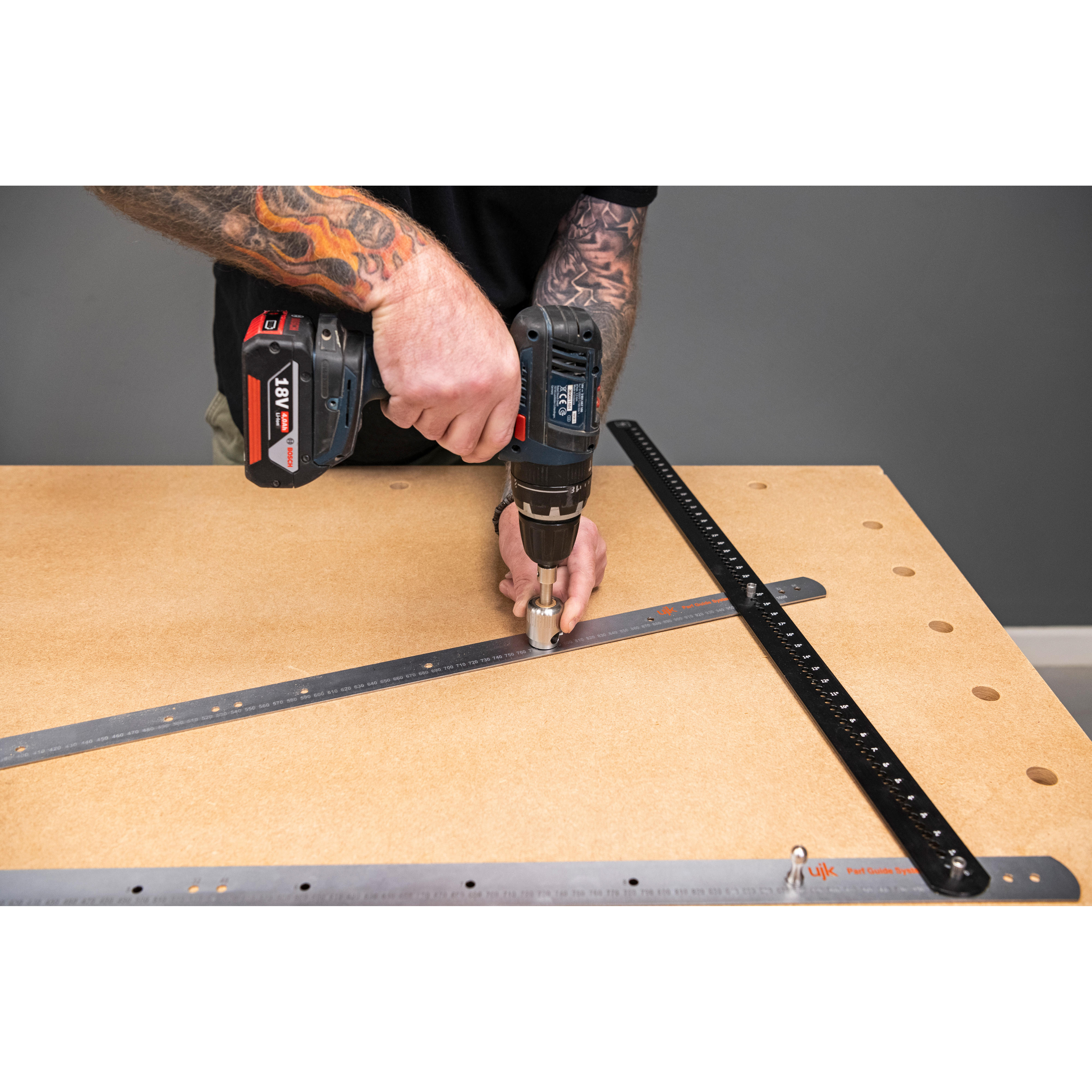

Das Parf-Bohrsystem ist eine sehr genaue und schnelle Methode, um selber Lochplatten für z. B. Multifunktions- und Arbeitstische anzufertigen. 20 mm-Bohrungen im exakt rechtwinkligen Raster - mit Parf Bank Pins oder Parf Super Dogs ausgestattet - dienen als Anschlagpunkte für Führungsschienen z. B. beim Zuschneiden von Holzwerkstoffplatten. Ob 90°- oder 45°-Zuschnitte, durch das exakt genaue Raster erhält man immer präzise Winkel. Mithilfe zweier Lochrasterschienen, 3 mm-Hilfsbohrungen und Fixierstiften kann die Bohrschablone exakt positioniert werden. Dadurch werden die Lochabstände und die Rechtwinkligkeit so präzise wie mit einer CNC-Maschine gefertigt.
Die MK II Lochrasterschienen enthalten zusätzliche Bohrungen und bieten die Möglichkeit, Zwischenbohrungen in 32 mm oder 48 mm Abstand zu platzieren, sowie Lochreihen in unterschiedlichsten Winkeln anzubringen.
Die MK II Lochrasterschienen enthalten zusätzliche Bohrungen und bieten die Möglichkeit, Zwischenbohrungen in 32 mm oder 48 mm Abstand zu platzieren, sowie Lochreihen in unterschiedlichsten Winkeln anzubringen.

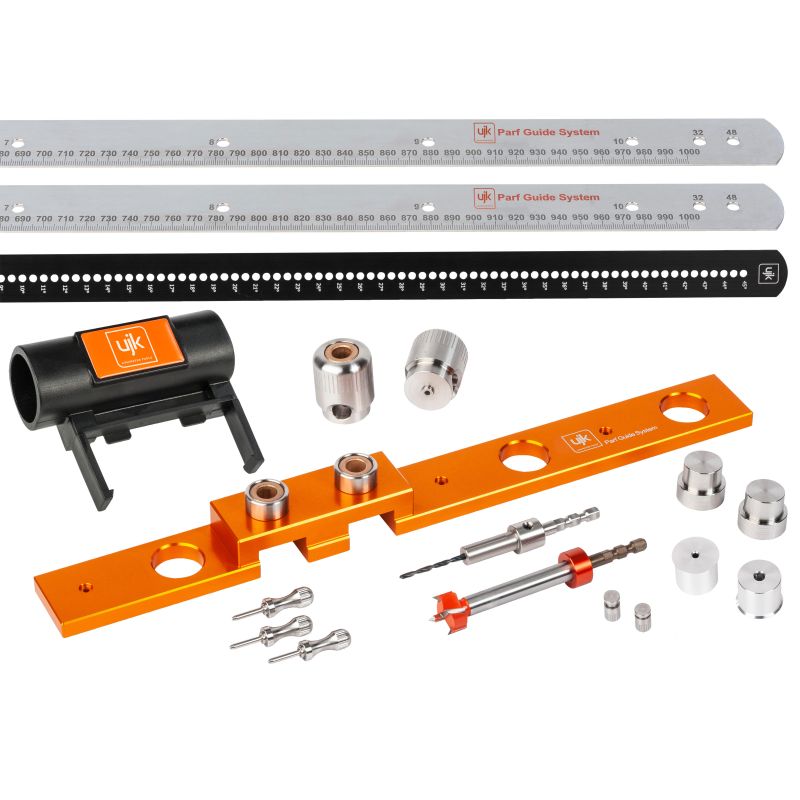

Lieferumfang
- 2 MK II Lochrasterschienen 1 m mit mm-Skala und Lochabständen in 96 mm
- 1 Protractor Winkelschiene
- Verbindungsschrauben für Lochrasterschienen
- 3 MK II Fixierstifte Ø 3 mm

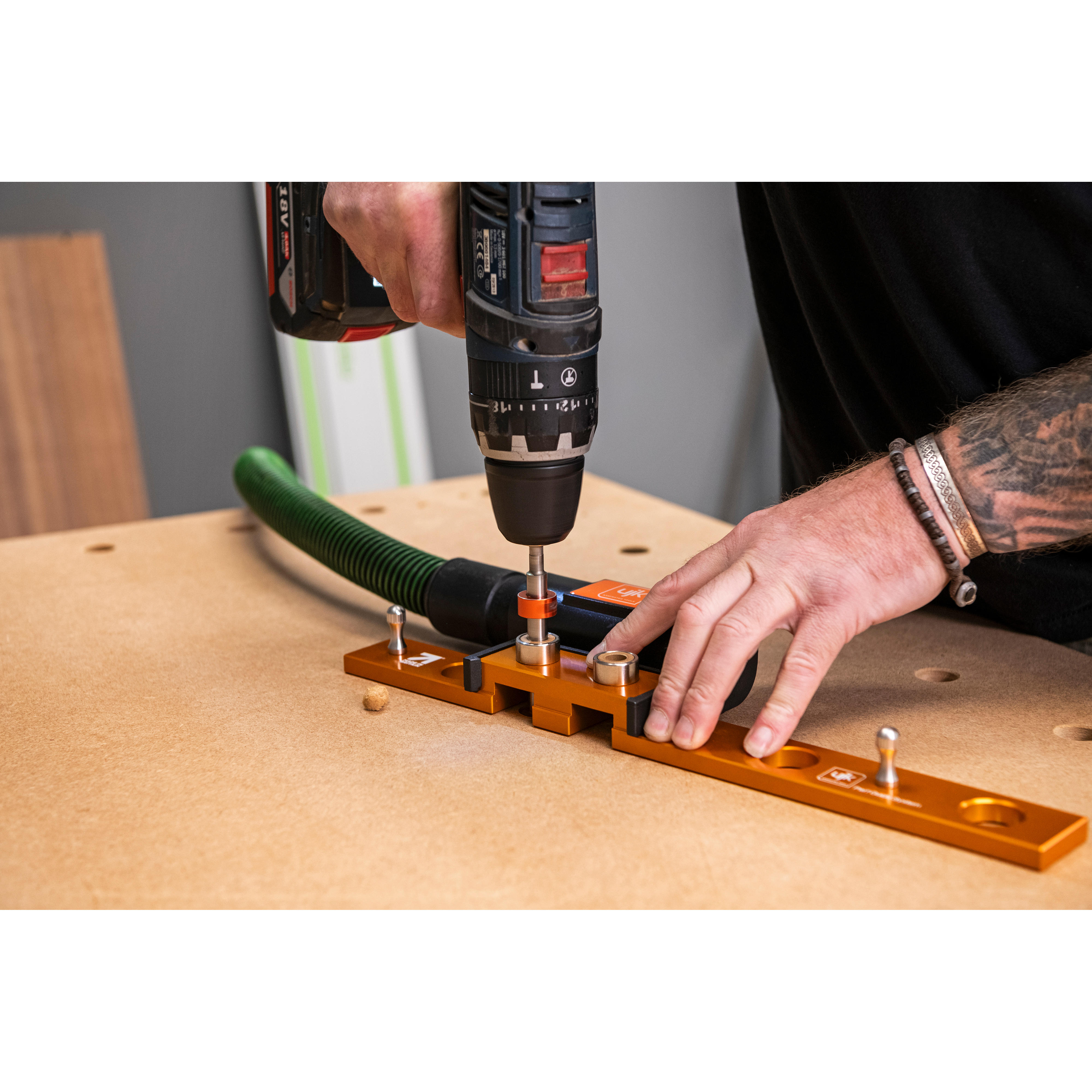

- Bohrschablone mit zwei Bohrbuchsen Ø 10 mm
- 2 MK II Bohrbuchsen Ø 3 mm
- Pilotbohrer Ø 3 mm für Bohrbuchse, mit 1/4" Sechskantschaft
- Kunstbohrer Ø 20 mm mit 3 mm Führungsspitze, Tiefenstellring und 1/4" Sechskantschaft

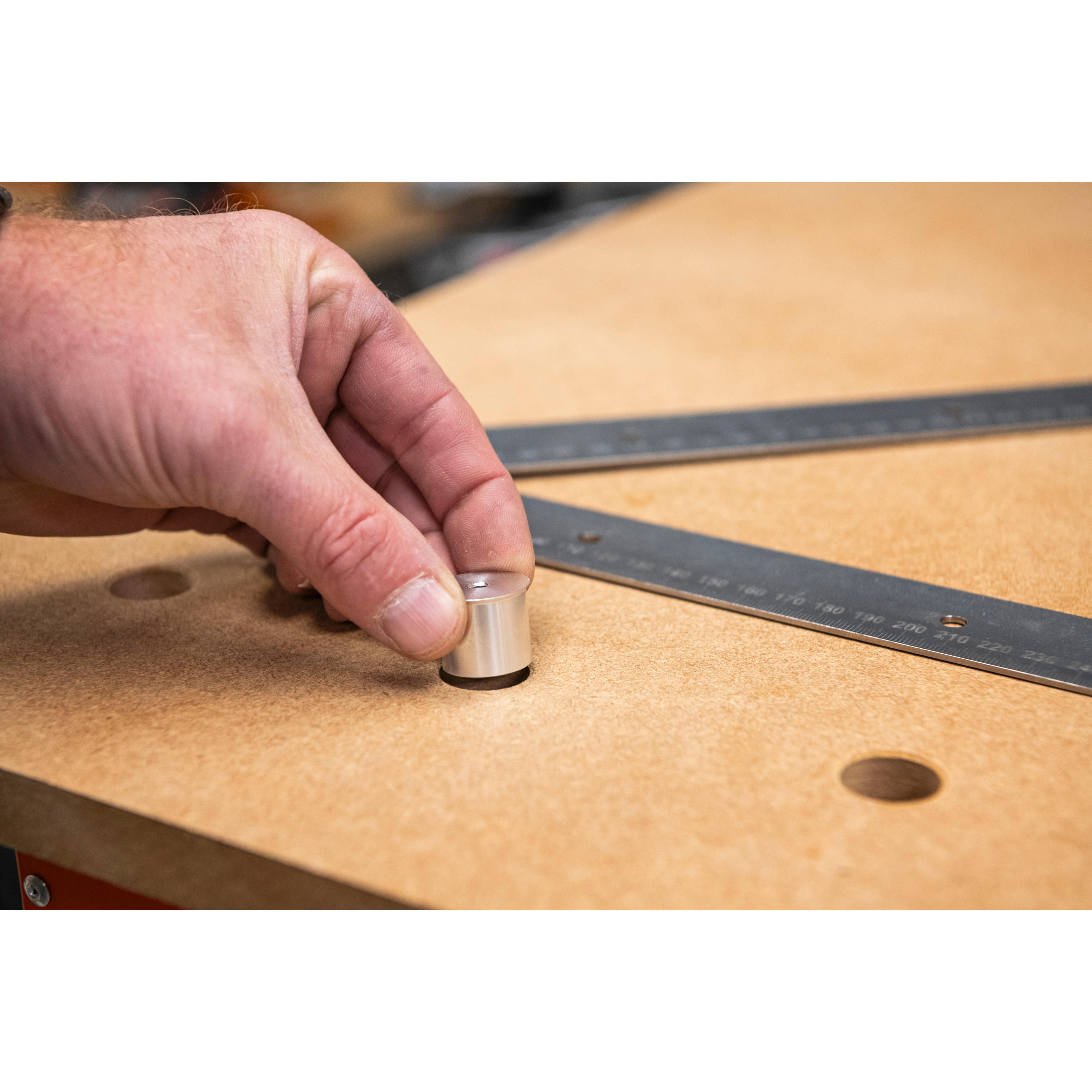

- 2 Positionierzapfen Ø 20 mm
- 2 Justierzapfen
- Absaugadapter, Innendurchmesser 38 mm
Hersteller
UJK
Die Marke ujk technology wurde von Axminster im Jahr 2012 ins Leben gerufen, um eine Reihe von sorgfältig ausgesuchten Produkten anzubieten. Das Sortiment umfasst Oberfräsenzubehör, Messwerkzeuge und Zubehör für Holzverbindungen.
