SawStop Präzisions-Winkelanschlag »Revolution«
Art. Nr.:
721649K
Hersteller:
SawStop
379,00 € 318,49 €
pro Stück
Artikel verfügbar, Lieferzeit ca. 2-3 Werktage
- Gewicht 3,8 kg
- Maschine/Zubehör Zubehör
- Maschinen-Typ Tischkreissägen
Beschreibung

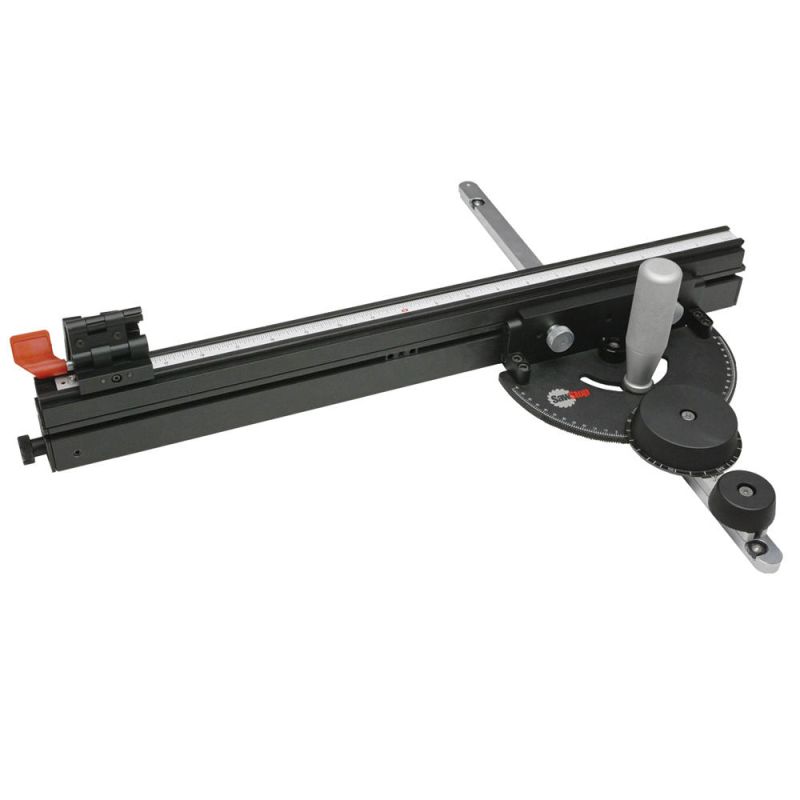

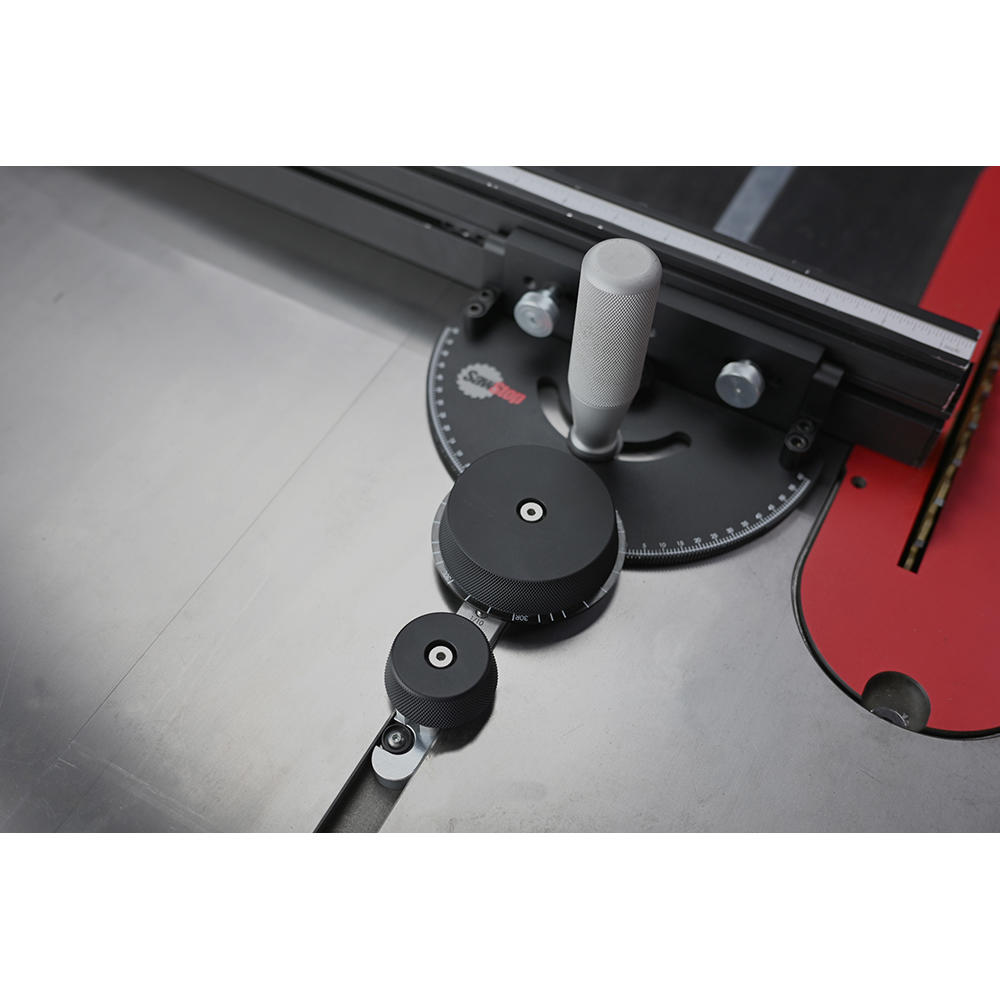

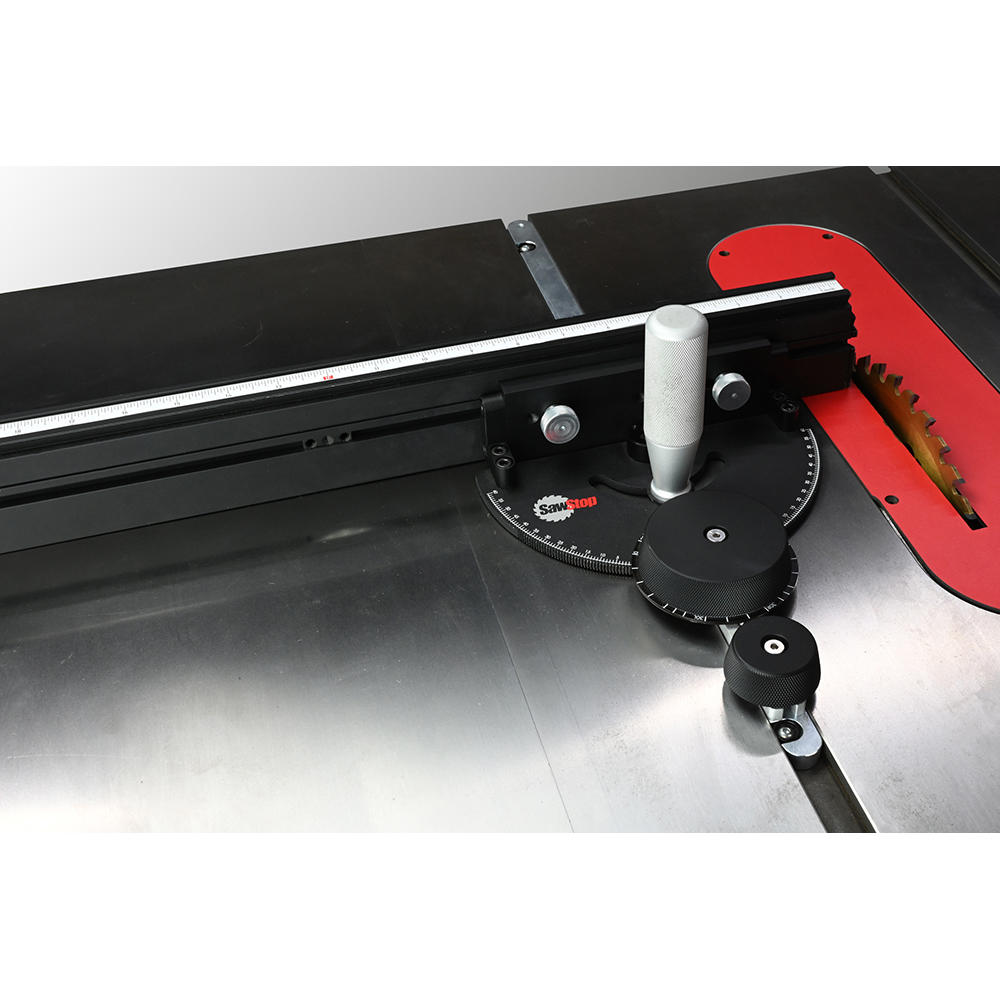

Dieser revolutionäre Winkelanschlag verfügt über zwei innovative, leicht zu bedienende Einstellräder, über die Winkel bis 60° nach links oder rechts auf ein Zehntel Grad genau eingestellt werden können. Die integrierten Rastungen ermöglichen ein taktiles Justieren, um präziseste Winkeleinstellungen zu erhalten. Je Rastpunkt ein »Klick«. Durch einen zweiten Drehknopf, den Teilgradeinsteller, lassen sich vier verschiedene Präzisionsgrade wählen. Rastungen bei jedem vollen Grad, sowie bei ½, ¼, ⅒ Grad sowie Entkoppeln für freies Drehen. Die gängigen Gehrungswinkel 0°, 22,5°, 30° und 45° sind auf der Drehskala des Winkeleinstellrades markiert und lassen sich schnell und einfach anwählen.
Eine hochwertige 508 mm lange Stahl-Führungsschiene mit Abkippschutz und Feineinstellung sorgt für spielfreies Gleiten in der Nut des Maschinentisches. Passend für T-Nuten und U-Nuten mit (3/8” x 3/4”) 9,52 x 19,05 mm Querschnitt.
Ein robuster, ausziehbarer Aluminiumanschlag verfügt über einen 3-Gelenk-Klappanschlag mit Feinjustierung und einer Skala in mm und Inch. Max. Einstelllänge mit Klappanschlag 495 mm, mit ausgezogener Verlängerung 950 mm. Anschlaghöhe 64 mm.
Drehmechanismus in robuster Stahl-Konstruktion mit Fertigungstoleranzen von <0,02 mm für außergewöhnliche Präzision.
Mitgelieferte Ersatz-Nutensteine ermöglichen das Anbringen von individuell hergestellten Vorrichtungen.
Inkl. Montagematerial, Innensechskantschlüssel und Anleitung in DE, EN, FR, ES.
Eine hochwertige 508 mm lange Stahl-Führungsschiene mit Abkippschutz und Feineinstellung sorgt für spielfreies Gleiten in der Nut des Maschinentisches. Passend für T-Nuten und U-Nuten mit (3/8” x 3/4”) 9,52 x 19,05 mm Querschnitt.
Ein robuster, ausziehbarer Aluminiumanschlag verfügt über einen 3-Gelenk-Klappanschlag mit Feinjustierung und einer Skala in mm und Inch. Max. Einstelllänge mit Klappanschlag 495 mm, mit ausgezogener Verlängerung 950 mm. Anschlaghöhe 64 mm.
Drehmechanismus in robuster Stahl-Konstruktion mit Fertigungstoleranzen von <0,02 mm für außergewöhnliche Präzision.
Mitgelieferte Ersatz-Nutensteine ermöglichen das Anbringen von individuell hergestellten Vorrichtungen.
Inkl. Montagematerial, Innensechskantschlüssel und Anleitung in DE, EN, FR, ES.
Das Active Injury Mitigation (AIM) System von SawStop
Diese revolutionäre Sicherheitstechnologie wurde von SawStop entwickelt, um das Kreissägeblatt in dem Moment zu stoppen, in dem ein Hautkontakt zustande kommt.
Das Kreissägeblatt wird mit einer leichten Stromspannung gespeist. Diese Spannung wird an der gegenüberliegenden Seite des Sägeblatts kontinuierlich überwacht. Kommt es zu einem Kontakt mit der Haut, sinkt die Spannung ab da der menschliche Körper leitfähig ist. Das Unterschreiten eines Grenzwerts löst dann innerhalb von nur 25 Mikrosekunden die Sicherung aus. Dabei wird ein Sicherungsdraht durchgeschmolzen, der eine vorgespannte Federmechanik mit einem Aluminiumblock zurückhält. Der Bremsblock wird mit hoher Kraft in das rotierende Sägeblatt gedrückt, was dieses innerhalb von etwa 5 Millisekunden abbremst. Durch das abrupte Abbremsen zieht sich das Sägeblatt gleichzeitig nach unten, wodurch es unterhalb der Tischoberfläche verschwindet und vom Kontaktpunkt – etwa einem Finger – weggezogen wird.
Obwohl leichte Hautverletzungen wie Kratzer entstehen können, reduziert das System effektiv das Risiko schwerer Schnittverletzungen.
Nach dem Auslösen muss die Bremskartusche samt Sägeblatt gewechselt werden. Der Austausch ist jedoch benutzerfreundlich und lässt sich in wenigen Minuten durchführen.
Das Kreissägeblatt wird mit einer leichten Stromspannung gespeist. Diese Spannung wird an der gegenüberliegenden Seite des Sägeblatts kontinuierlich überwacht. Kommt es zu einem Kontakt mit der Haut, sinkt die Spannung ab da der menschliche Körper leitfähig ist. Das Unterschreiten eines Grenzwerts löst dann innerhalb von nur 25 Mikrosekunden die Sicherung aus. Dabei wird ein Sicherungsdraht durchgeschmolzen, der eine vorgespannte Federmechanik mit einem Aluminiumblock zurückhält. Der Bremsblock wird mit hoher Kraft in das rotierende Sägeblatt gedrückt, was dieses innerhalb von etwa 5 Millisekunden abbremst. Durch das abrupte Abbremsen zieht sich das Sägeblatt gleichzeitig nach unten, wodurch es unterhalb der Tischoberfläche verschwindet und vom Kontaktpunkt – etwa einem Finger – weggezogen wird.
Obwohl leichte Hautverletzungen wie Kratzer entstehen können, reduziert das System effektiv das Risiko schwerer Schnittverletzungen.
Nach dem Auslösen muss die Bremskartusche samt Sägeblatt gewechselt werden. Der Austausch ist jedoch benutzerfreundlich und lässt sich in wenigen Minuten durchführen.
Eigenschaften
| Gewicht: | 3,8 kg |
|---|---|
| Maschine/Zubehör: | Zubehör |
| Maschinen-Typ: | Tischkreissägen |
Eigenschaften
| Gewicht: | 3,8 kg |
|---|---|
| Maschine/Zubehör: | Zubehör |
| Maschinen-Typ: | Tischkreissägen |
Hersteller
SawStop
SawStop ist nicht nur ein Hersteller von hochwertigen Tischkreissägen, sondern Erfinder des AIM-Systems, dass bei Hautkontakt das Sägeblatt innerhalb 5 Millisekunden stoppt. Das revolutionäre Active Injury Mitigation (AIM) System von SawStop rettete seit Firmengründung im Jahre 2000 in den USA tausende Finger und verhinderte unzählige schwere Handverletzungen. Seit 2017 gehört SawStop zu Tooltechnic Systems (TTS) der auch Festool und Shaper angehören.
