PantoRouter® für Fräsmotor Ø 92 mm
Art. Nr.:
720557
Marke:
PantoRouter
1.799,00 € 1.511,76 €
pro Stück
Artikel verfügbar, Lieferzeit ca. 2-3 Werktage
- Maschine/Zubehör Maschinen
- Maschinen-Typ PantoRouter
Beschreibung
Das Original - für individuelles, präzises, schnelles, und unkompliziertes Arbeiten
Passend für Fräsmotor mit Ø 92 mm, z. B. AEG MF 1400 KE.

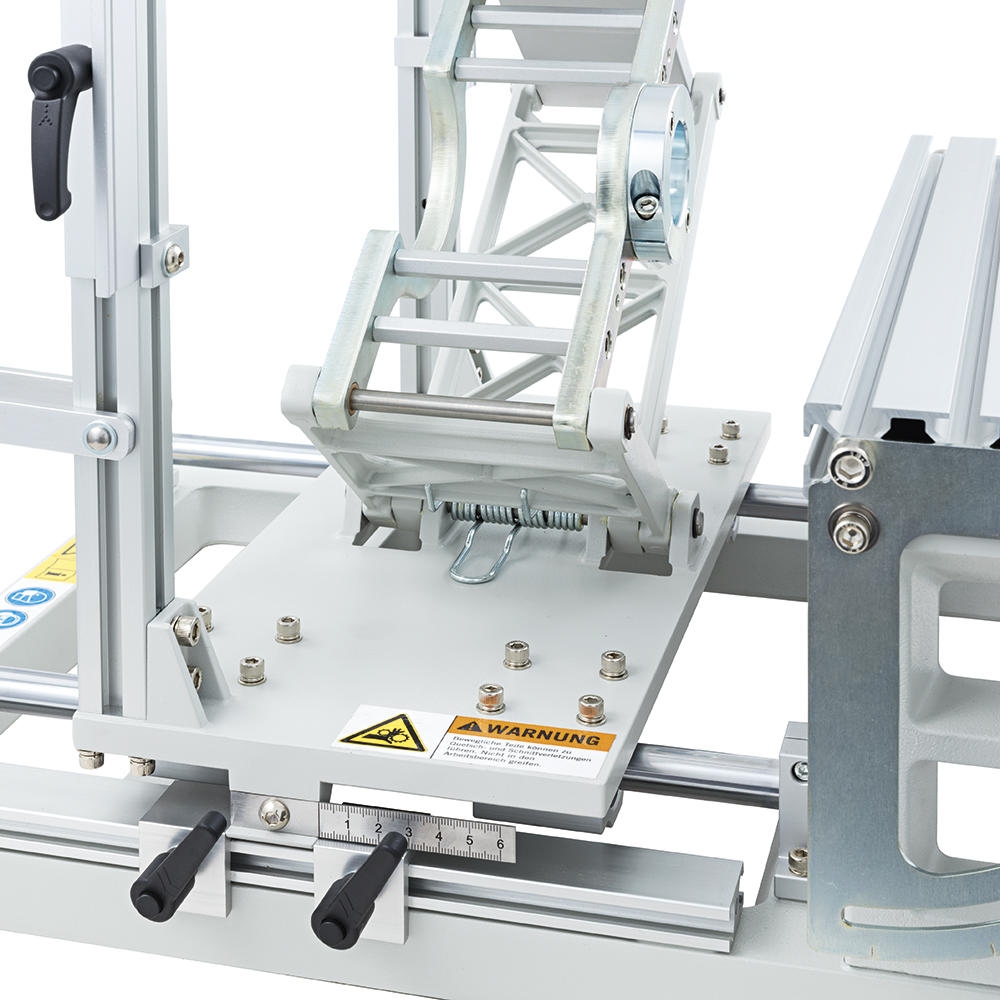

Der PantoRouter ist ein Präzisions-Kopierfrässystem für eine Vielzahl von Holzverbindungen. Mit dem Funktionsprinzip eines Pantographen lassen sich darauf befestigte Oberfräsenmotoren in alle drei Raumachsen verfahren. Neben der horizontalen und vertikalen Fräsrichtung lässt sich auch die Eintauchtiefe des Fräsers exakt bestimmen. Je nach Motorklemmen-Durchmesser können Oberfräsen runder Bauart sowie Fräsmotoren mit Eurospannhals verwendet werden.
Durch Schablonen werden Zapfenquerschnitte, Zinkenformen und -abstände, Bohrbilder oder frei gestaltete Konturen abgetastet. Ohne die Schablone zu wechseln kann mit einer Einstellung z. B. Zapfen und Zapfenloch mit hoher Pass- und Wiederholgenauigkeit gefräst werden.
Durch Kopierstifte mit verschiedenen Kugellager-Durchmessern kann die Größe eines Fräsbildes verändert werden, ohne die Schablone zu wechseln.
Der Frästisch ist stufenlos hochklappbar, so können auch schräg angesetzte Holzverbindungen und Namensschilder gefräst werden.
Ihre Vorteile:
Durch Schablonen werden Zapfenquerschnitte, Zinkenformen und -abstände, Bohrbilder oder frei gestaltete Konturen abgetastet. Ohne die Schablone zu wechseln kann mit einer Einstellung z. B. Zapfen und Zapfenloch mit hoher Pass- und Wiederholgenauigkeit gefräst werden.
Durch Kopierstifte mit verschiedenen Kugellager-Durchmessern kann die Größe eines Fräsbildes verändert werden, ohne die Schablone zu wechseln.
Der Frästisch ist stufenlos hochklappbar, so können auch schräg angesetzte Holzverbindungen und Namensschilder gefräst werden.
Ihre Vorteile:
- Höhenverstellbare Schablonenhalterung
- Spezielle Schlitz- und Zapfenschablonen ermöglichen Feineinstellung der Passung
- Leicht einstellbare und präzise Abtasteinrichtung
- Exakte Fräsmotorenausrichtung
- Schrägstellbarer Maschinentisch aus verwindungssteifen Aluminium
- Tiefenanschlag mit Skala
- Leichte, verwindungssteife Bauweise
- Horizontale Werkstückfixierung für große Längen
- Fräsbereich mit Schablonenhalter: Breite 240 mm, Höhe 75 mm
- Durch Schablonen-Selbstbau fast keine Grenzen gesetzt
Der PantoRouter®- das Original:
Das Untergestell ist komplett aus verwindungssteifem Aluminiumguss gefertigt. Eine hochwertige Lackierung sorgt für dauerhaften Schutz auch bei extremen klimatischen Bedingungen (salzwassergetestet). Die Motorklemme sorgt für exakt rechtwinklige Position zum Werkstück. Der bis auf 90° hochklappbare Maschinentisch bietet vielfältigste Spann- und Anwendungsmöglichkeiten.
Lieferumfang
- PantoRouter mit Motoraufhängung, passend für Fräsmotor mit Ø 92 mm, z. B. AEG MF 1400 KE
- Schablonenhalter V3 mit Materialstärken-Einstelllehre
- Werkstückanschlag inkl. Klemmhebel, Paar
- Werkstückanschlag inkl. Flügelschrauben, Paar
- 5 horizontale Zapfenschablonen (A 1" / B 1.5" / C 2" / D 2.5" / E 3")
- 2 vertikale Zapfenschablonen (B-V 1.5" / D-V 2.5")
- Kopierstift, Ø 10 mm
- Kopierstift, Ø 15 mm
- Kopierstift, Ø 20 mm
- Kopierstift, Ø 22 mm
- Zentrierstift
- Tiefenanschlag mit Skala in mm und Inch
