DICTUM® Drechselbank PRO 510
Art. Nr.:
715720
Marke:
DICTUM
799,00 € 671,43 €
pro Stück
Speditionsware - Lieferzeit ca. 3-5 Werktage innerhalb Deutschlands.
Für Lieferung weltweit kontaktieren Sie bitte unseren Kundenservice unter +49 (0)9931 4058-901.
Für Lieferung weltweit kontaktieren Sie bitte unseren Kundenservice unter +49 (0)9931 4058-901.
Artikel verfügbar, Lieferzeit ca. 2-3 Werktage
- Abmaße 1095 x 290 x 460 mm
- Drehzahl 150-650, 400-1550, 850-3850 U/min
- Drehzahlanzeige digital

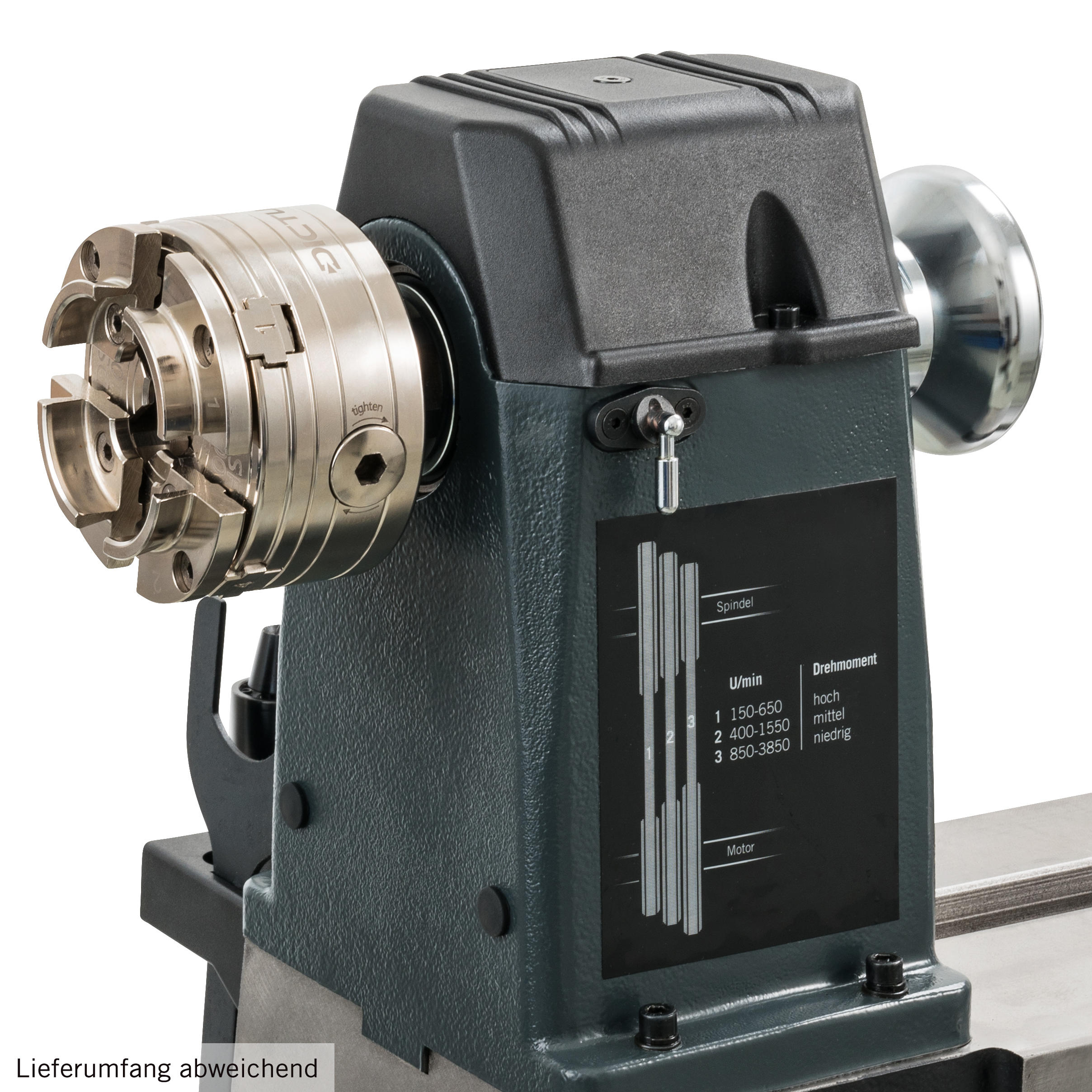

- Drehzahlregelung elektronische Drehzahlregelung, Dreifach-Riemenscheibe
- Gewicht 62 kg
Speditionsware - Lieferzeit ca. 3-5 Werktage innerhalb Deutschlands.
Für Lieferung weltweit kontaktieren Sie bitte unseren Kundenservice unter +49 (0)9931 4058-901.
Für Lieferung weltweit kontaktieren Sie bitte unseren Kundenservice unter +49 (0)9931 4058-901.
Artikel verfügbar, Lieferzeit ca. 2-3 Werktage
Beschreibung

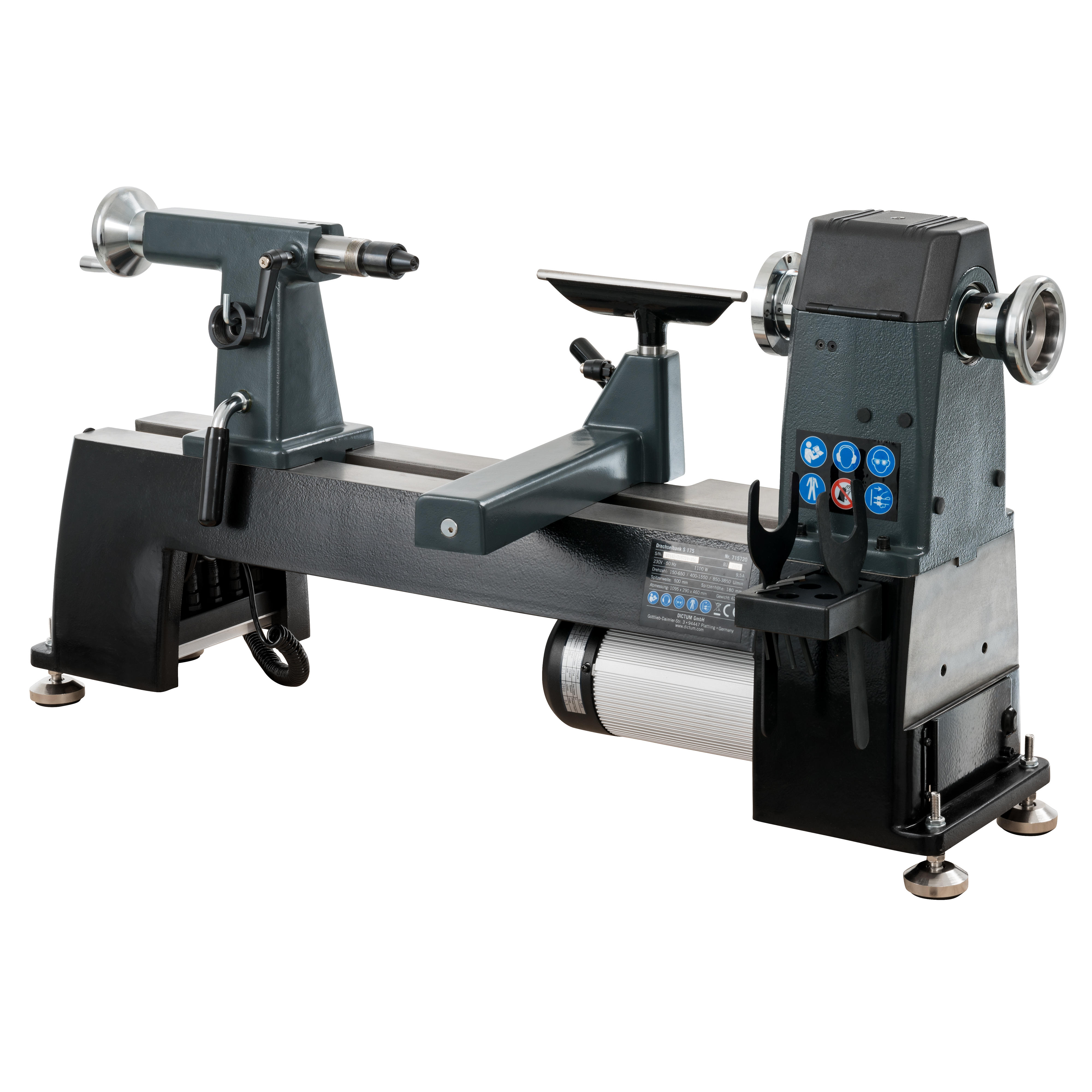

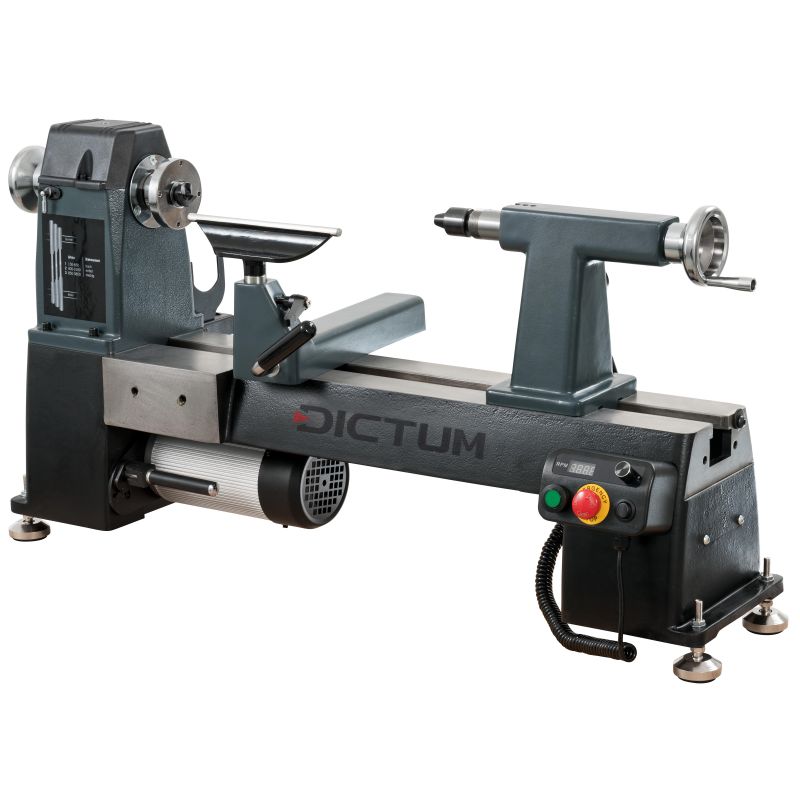

Eine robuste Drechselbank die dank einer Vielzahl an Funktionen ein flexibles und komfortables Arbeiten ermöglicht. Massiv aus Grauguss gefertigt und präzisionsgefräst ist diese Maschine für Einsteiger und Fortgeschrittene gleichermaßen geeignet.
Die massive Gusseisenkonstruktion mit einem hohen Eigengewicht von 62 kg absorbiert Vibrationen und ermöglicht einen ruhigen Lauf und präzises Arbeiten.

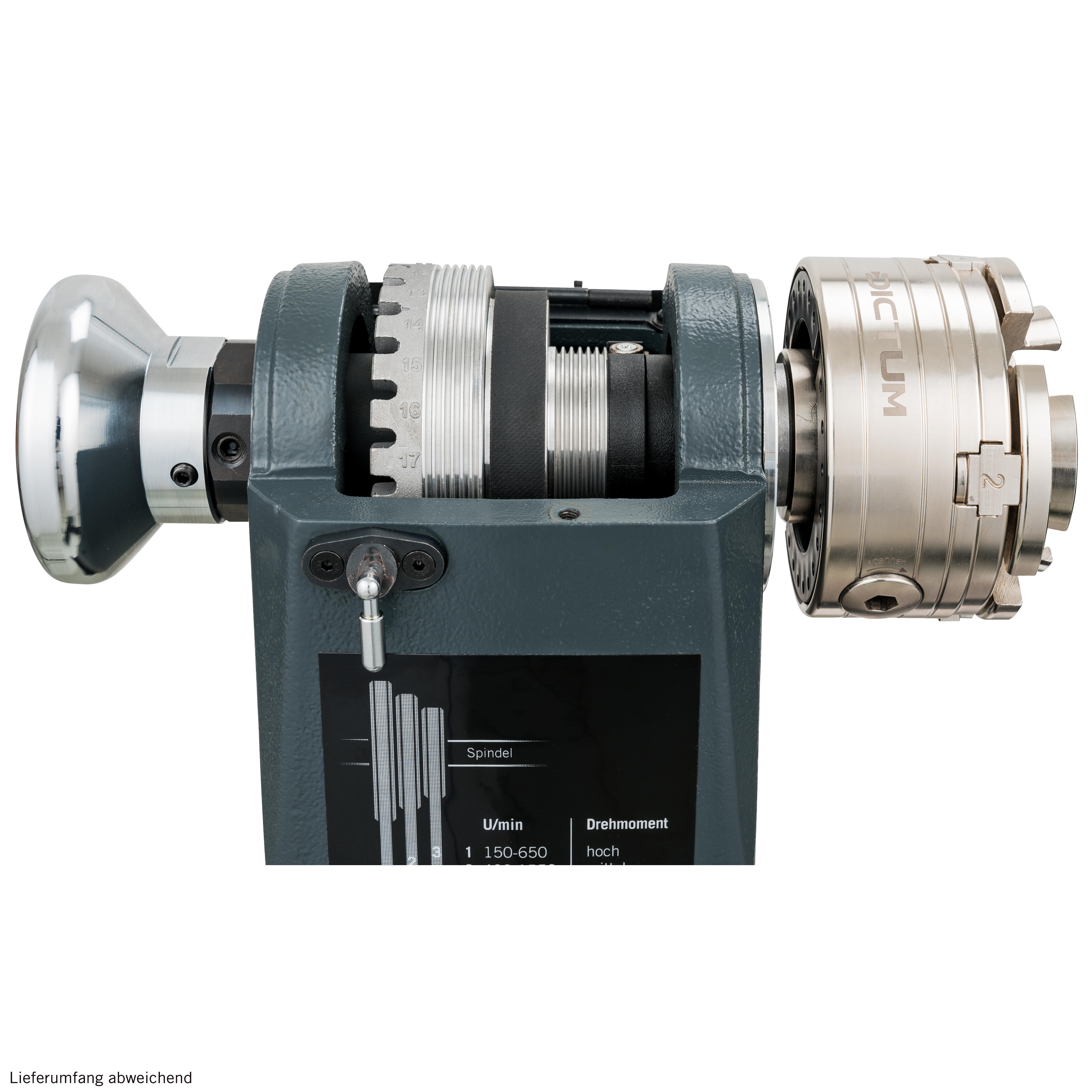

Die Spindel ist an beiden Seiten mit einem M33 x 3,5 DIN 800 Gewinde ausgestattet, um Spannfutter, Planscheiben etc. auch auf der linken Außenseite des Spindelstocks anzubringen. Dadurch lassen sich Werkstücke mit einem Durchmesser bis 460 mm bearbeiten, z. B. Teller oder Schalen.

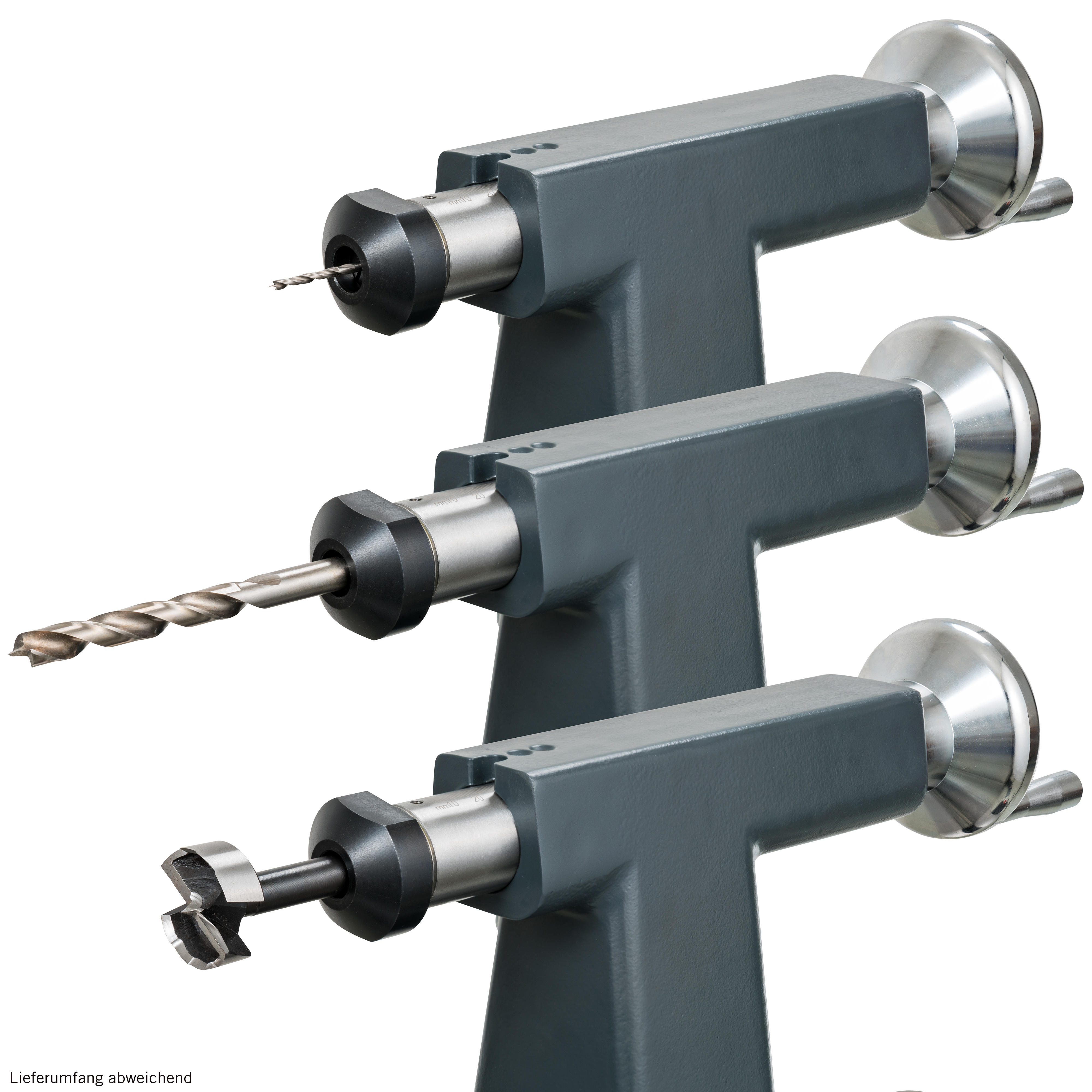

Der Clou: die Reitstock-Pinole mit 100 mm Pinolenweg und Maßskala ist mit einem Gewinde und einer Spannmutter ausgestattet, um Bohrwerkzeuge mithilfe MK2-Direktspannzangen einzuspannen. Dadurch wird die Spitzenweite nicht unnötig verringert und teure Bohrfutter sind unnötig. Optional kann eine Tiefeneinstellehre (Nr. 707789) mit Skala und Bohrtiefenbegrenzung auf dem Reitstock montiert werden.
Bankbettverlängerungen (als Zubehör in verschiedenen Längen erhältlich) können am Maschinenbett in drei verschiedenen Positionen angebracht werden.

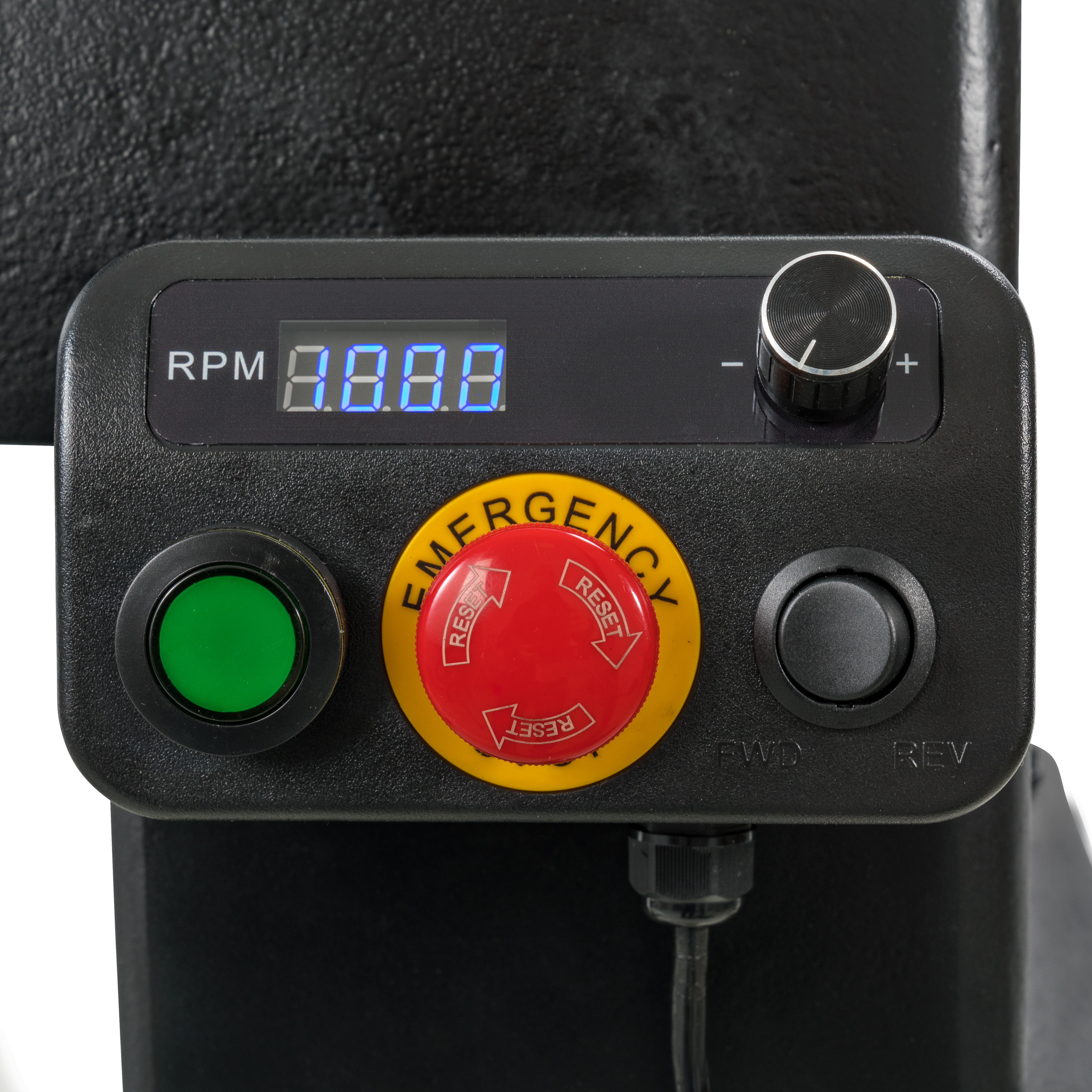

Die Bedienbox mit Ein-/Ausschalter, stufenloser Drehzahlverstellung durch Drehregler, LED-Drehzahlanzeige von 150 - 3850 U/min. und Wendeschalter für Links- /Rechtslauf ist durch den Magnetboden überall und bequem erreichbar an der Maschine anzuheften.
Der leistungsstarke, bürstenlose DC-Motor mit 1100 Watt Abgabeleistung und eine Dreifach-Riemenscheibe sorgen für maximales Drehmoment bei jeder Drehzahl. Der Motor ist wartungsfrei und bietet einen ruhigen und leisen Lauf.
Die praktische Spindelstockteilung in 24 x 15° ermöglicht die präzise Werkstückpositionierung, z. B. für Bohrungen oder Fräsungen.
Die Spindelstockabdeckung mit planer Metalloberfläche erlaubt eine schnelle Befestigung von Magnetfußlampen oder -schalen.
Eine weitere Besonderheit sind Einstellschrauben im Reitstocksockel, um ggfls. das Spiel zwischen Bankbettabstand und Reitstock nachzustellen.
Die massive Gusseisenkonstruktion mit einem hohen Eigengewicht von 62 kg absorbiert Vibrationen und ermöglicht einen ruhigen Lauf und präzises Arbeiten.
Die Spindel ist an beiden Seiten mit einem M33 x 3,5 DIN 800 Gewinde ausgestattet, um Spannfutter, Planscheiben etc. auch auf der linken Außenseite des Spindelstocks anzubringen. Dadurch lassen sich Werkstücke mit einem Durchmesser bis 460 mm bearbeiten, z. B. Teller oder Schalen.
Der Clou: die Reitstock-Pinole mit 100 mm Pinolenweg und Maßskala ist mit einem Gewinde und einer Spannmutter ausgestattet, um Bohrwerkzeuge mithilfe MK2-Direktspannzangen einzuspannen. Dadurch wird die Spitzenweite nicht unnötig verringert und teure Bohrfutter sind unnötig. Optional kann eine Tiefeneinstellehre (Nr. 707789) mit Skala und Bohrtiefenbegrenzung auf dem Reitstock montiert werden.
Bankbettverlängerungen (als Zubehör in verschiedenen Längen erhältlich) können am Maschinenbett in drei verschiedenen Positionen angebracht werden.

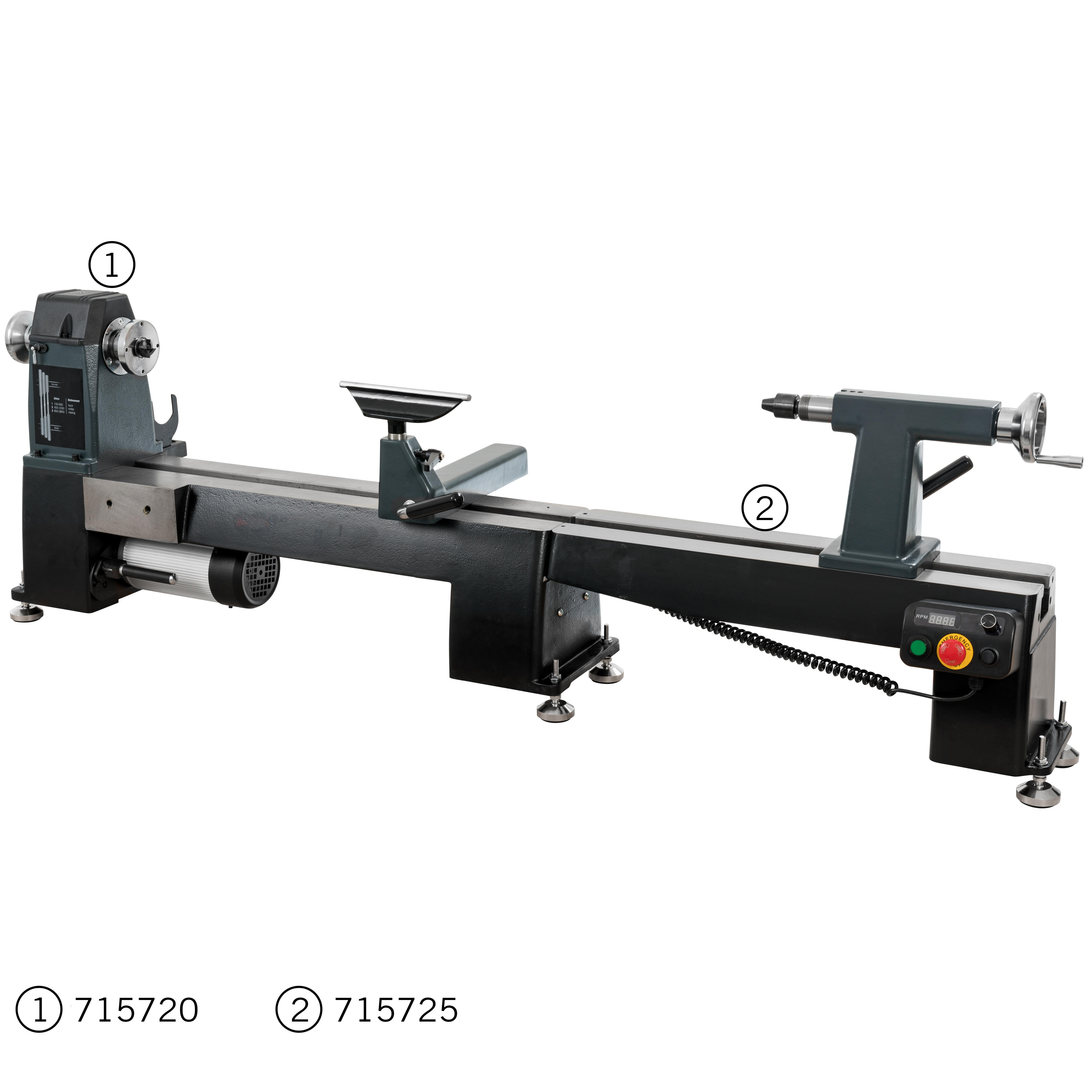

- Linkes Bankbettende - zur Verlängerung des Maschinenbetts für Spitzenweiten bis zu 1120 mm.

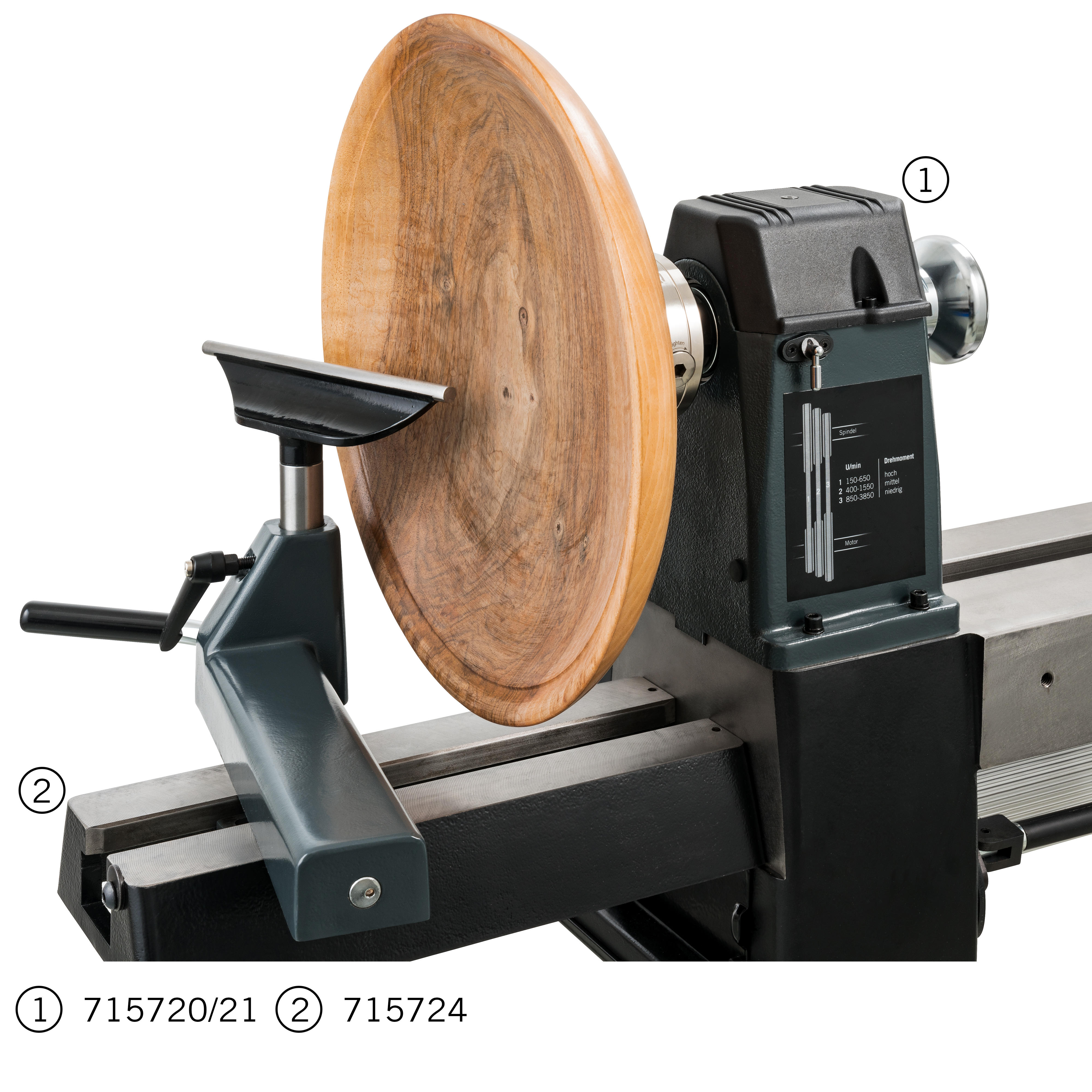

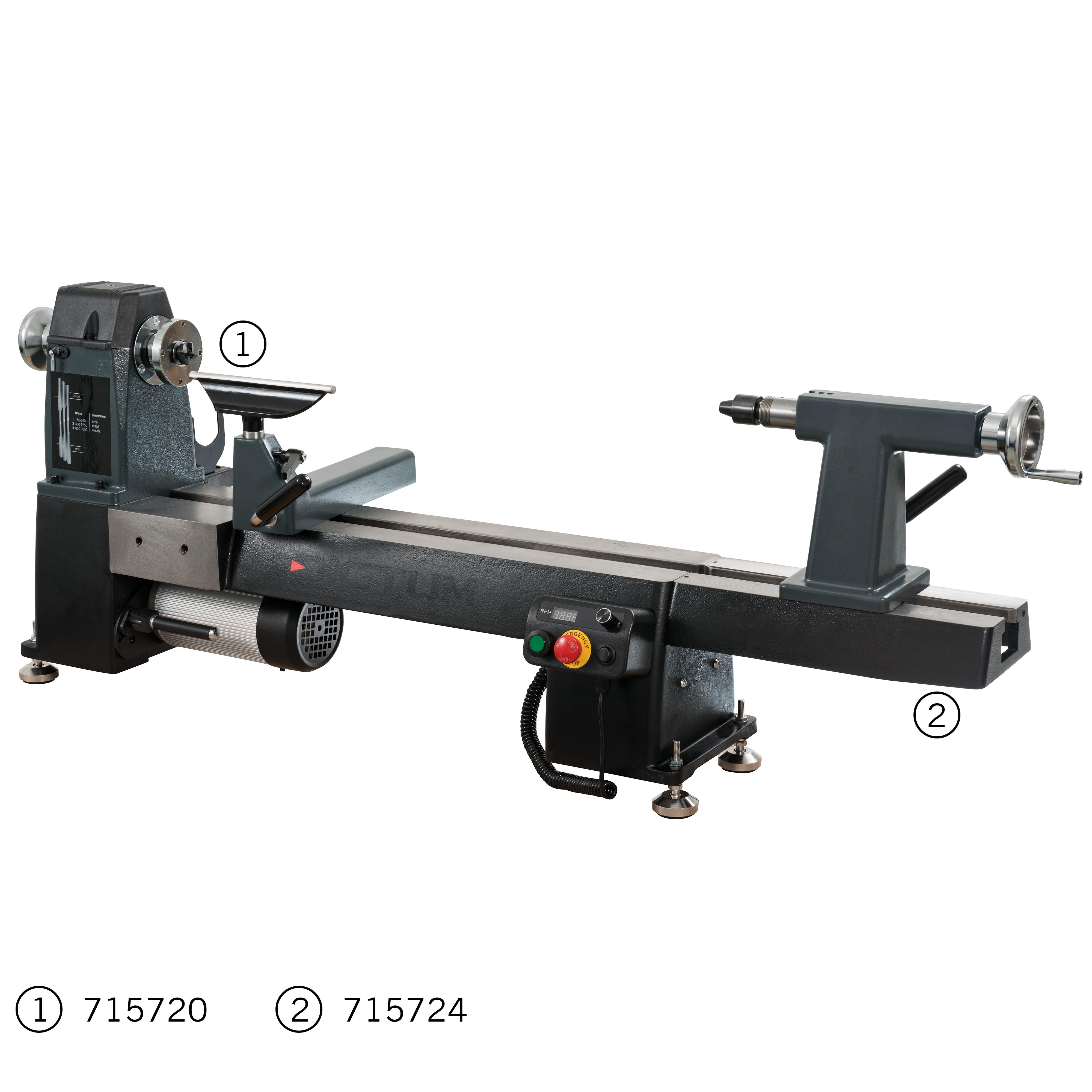

- Rechtes Bankbettende (als tieferliegende Außendrehvorrichtung) erhöht die max. Spitzenhöhe auf 230 mm.

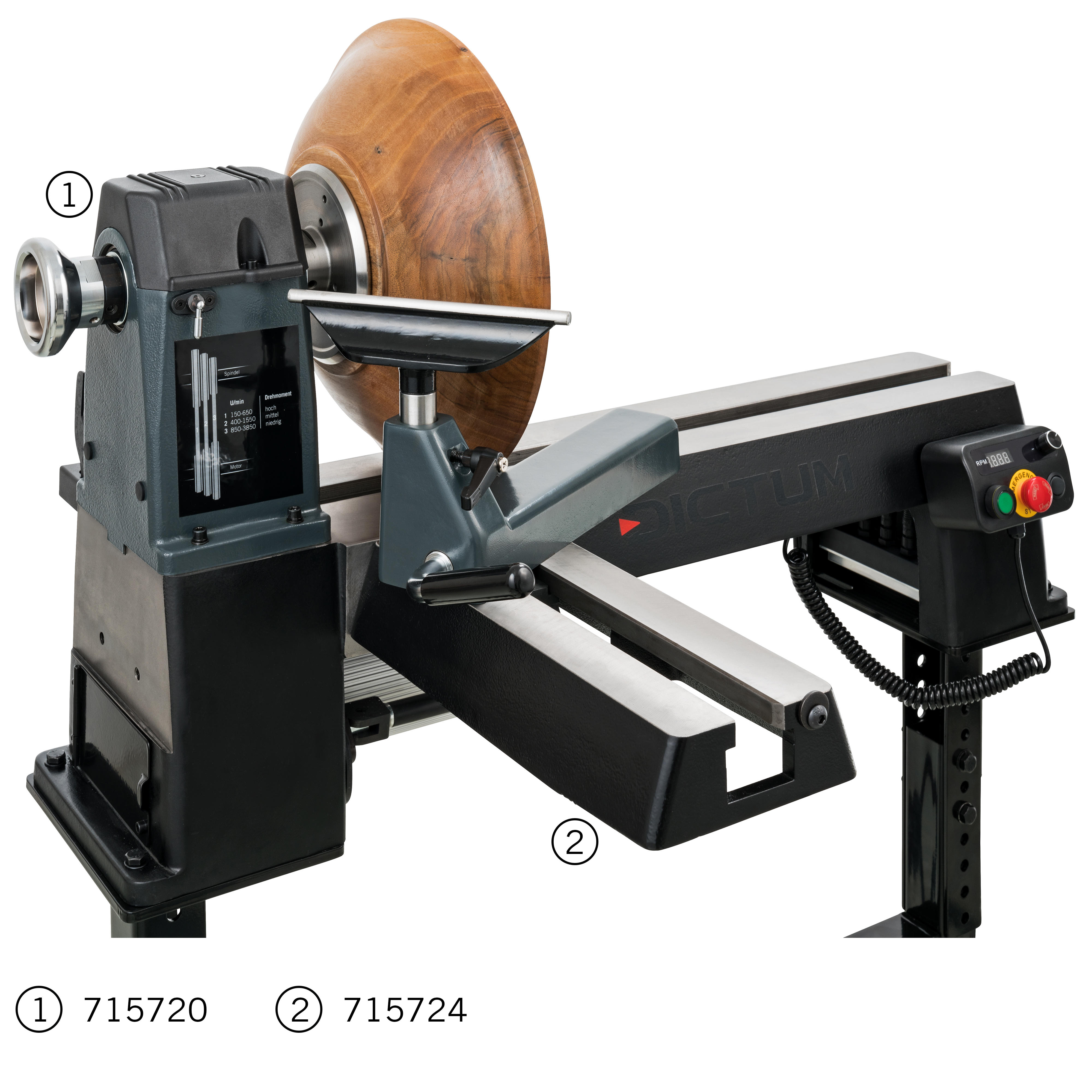

- Als 90°-Verlängerung vor dem Maschinenbett. Dadurch können Werkstücke, z. B. beim Schalendrehen, auch von hinten bearbeitet werden, ohne diese umzuspannen.
Die Bedienbox mit Ein-/Ausschalter, stufenloser Drehzahlverstellung durch Drehregler, LED-Drehzahlanzeige von 150 - 3850 U/min. und Wendeschalter für Links- /Rechtslauf ist durch den Magnetboden überall und bequem erreichbar an der Maschine anzuheften.
Der leistungsstarke, bürstenlose DC-Motor mit 1100 Watt Abgabeleistung und eine Dreifach-Riemenscheibe sorgen für maximales Drehmoment bei jeder Drehzahl. Der Motor ist wartungsfrei und bietet einen ruhigen und leisen Lauf.
Die praktische Spindelstockteilung in 24 x 15° ermöglicht die präzise Werkstückpositionierung, z. B. für Bohrungen oder Fräsungen.
Die Spindelstockabdeckung mit planer Metalloberfläche erlaubt eine schnelle Befestigung von Magnetfußlampen oder -schalen.
Eine weitere Besonderheit sind Einstellschrauben im Reitstocksockel, um ggfls. das Spiel zwischen Bankbettabstand und Reitstock nachzustellen.
Die DICTUM Drechselbank vereint altbewährte Bauweise mit technischen Innovationen und Verbesserungen. Wir entwickeln und testen die Drechselbänke in Zusammenarbeit mit unseren Kursleitern und Profidrechslern. Kundenwünsche und Anforderungen von Einsteigern bis hin zum Experten fließen bei der Konstruktion mit ein.
Technische Daten:
- Spitzenhöhe 180 mm, für Werkstücke bis 360 mm Durchmesser
- Spitzenweite 510 mm, mit Verlängerungen erweiterbar auf 1120 mm
- Stufenlose Drehzahlanpassung, 150-650, 400-1550, 850-3850 U/min
- Hohlspindel mit MK2 Innenkonus und M33 x 3,5 DIN 800 Gewinde
- Reitstock mit 10 mm Bohrung und MK2-Pinole (Weg 100 mm)
- Motor 230 V, Abgabeleistung 1100 W (1,5 PS)
- Gesamtlänge 1095 mm
- Breite 290 mm
- Höhe 460 mm
- Gewicht 62 kg
- Werkzeugauflage 200 mm, 25,4 mm Pfosten
- Reitstock-Pinole mit Gewinde und Spannmutter

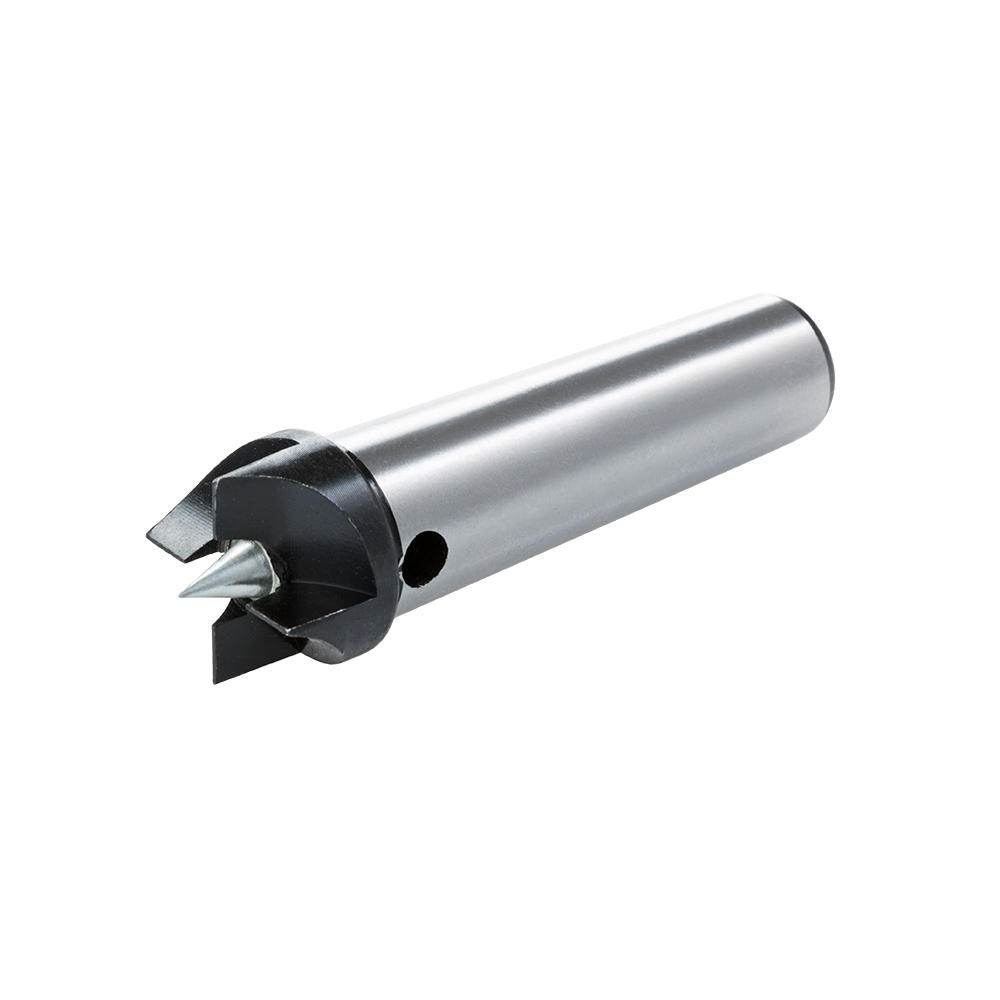

- Vierzackmitnehmer MK2, Ø 25 mm
- Mitlaufende Körnerspitze MK2
- Planscheibe 80 mm
- Ausstoßstange
- Spannschlüssel 38 & 46 mm
- Innensechskantschlüssel (2,5 / 3 / 4 / 5 mm)
- Werkzeughalter
- massive Stellfüße, z. B. wenn Maschinen auf Hobelbänken aufgestellt werden
Eigenschaften
| Abmaße: | 1095 x 290 x 460 mm |
|---|---|
| Drehzahl: | 150-650, 400-1550, 850-3850 U/min |
| Drehzahlanzeige: | digital |
| Drehzahlregelung: | elektronische Drehzahlregelung, Dreifach-Riemenscheibe |
| Gewicht: | 62 kg |
| Gewinde: | M33 x 3,5 DIN 800 |
| Morsekegel: | MK2 |
| Motorleistung: | 1100 Watt Abgabeleistung |
| Netzanschluss: | 230 V, 50 Hz |
| Reitstock: | 10 mm Bohrung, MK2 |
| Reitstockhub: | 100 mm |
| Spindelstockteilung: | 24 x 15° |
| Spitzenhöhe: | 180 mm |
| Spitzenweite: | 510 mm |
| Typ: | Tisch-Drechselbank |
| Version: | Tischversion |
| Wendeschalter: | Links-/Rechtslauf |
| Werkzeugauflage: | 200 mm |
Eigenschaften
| Abmaße: | 1095 x 290 x 460 mm |
|---|---|
| Drehzahl: | 150-650, 400-1550, 850-3850 U/min |
| Drehzahlanzeige: | digital |
| Drehzahlregelung: | elektronische Drehzahlregelung, Dreifach-Riemenscheibe |
| Gewicht: | 62 kg |
| Gewinde: | M33 x 3,5 DIN 800 |
| Morsekegel: | MK2 |
| Motorleistung: | 1100 Watt Abgabeleistung |
| Netzanschluss: | 230 V, 50 Hz |
| Reitstock: | 10 mm Bohrung, MK2 |
| Reitstockhub: | 100 mm |
| Spindelstockteilung: | 24 x 15° |
| Spitzenhöhe: | 180 mm |
| Spitzenweite: | 510 mm |
| Typ: | Tisch-Drechselbank |
| Version: | Tischversion |
| Wendeschalter: | Links-/Rechtslauf |
| Werkzeugauflage: | 200 mm |
