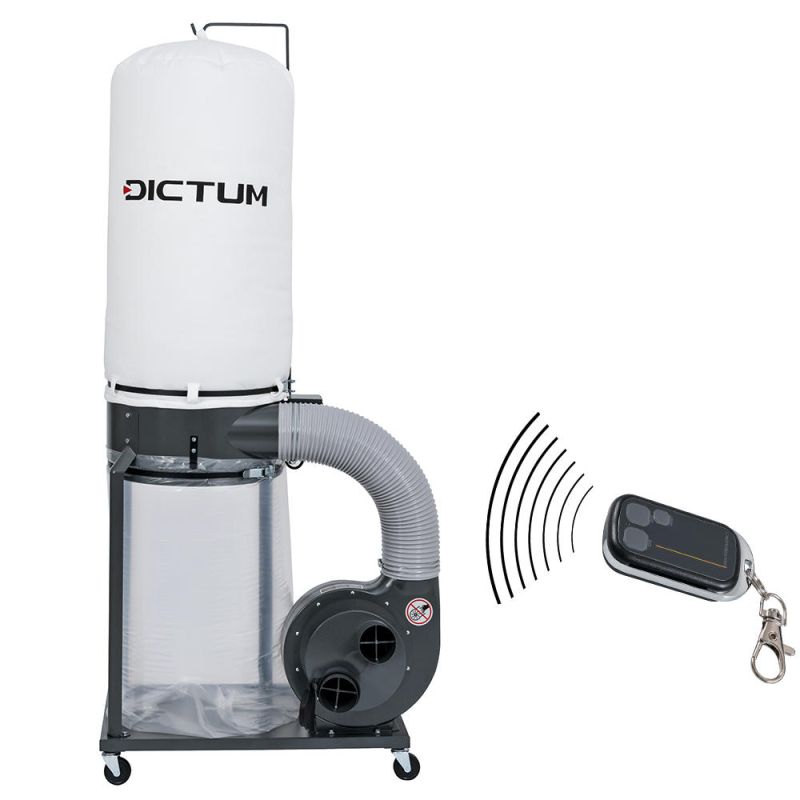

DICTUM® Absauganlage SA 2200
Art. Nr.:
725034
Marke:
DICTUM
699,00 € 587,39 €
pro Stück
Speditionsware - die Lieferzeit wird Ihnen von unserem Kundenservice mitgeteilt.
Artikel Anfang Februar 2026 Verfügbar
- Absaugstutzen Ø 2 x 100 cm
- Antriebsart Netz
- Filterdurchmesser 51 cm
- Filtermaterial Polyester
- Filteroberfläche 1,93 m²
Speditionsware - die Lieferzeit wird Ihnen von unserem Kundenservice mitgeteilt.
Artikel Anfang Februar 2026 Verfügbar
Beschreibung

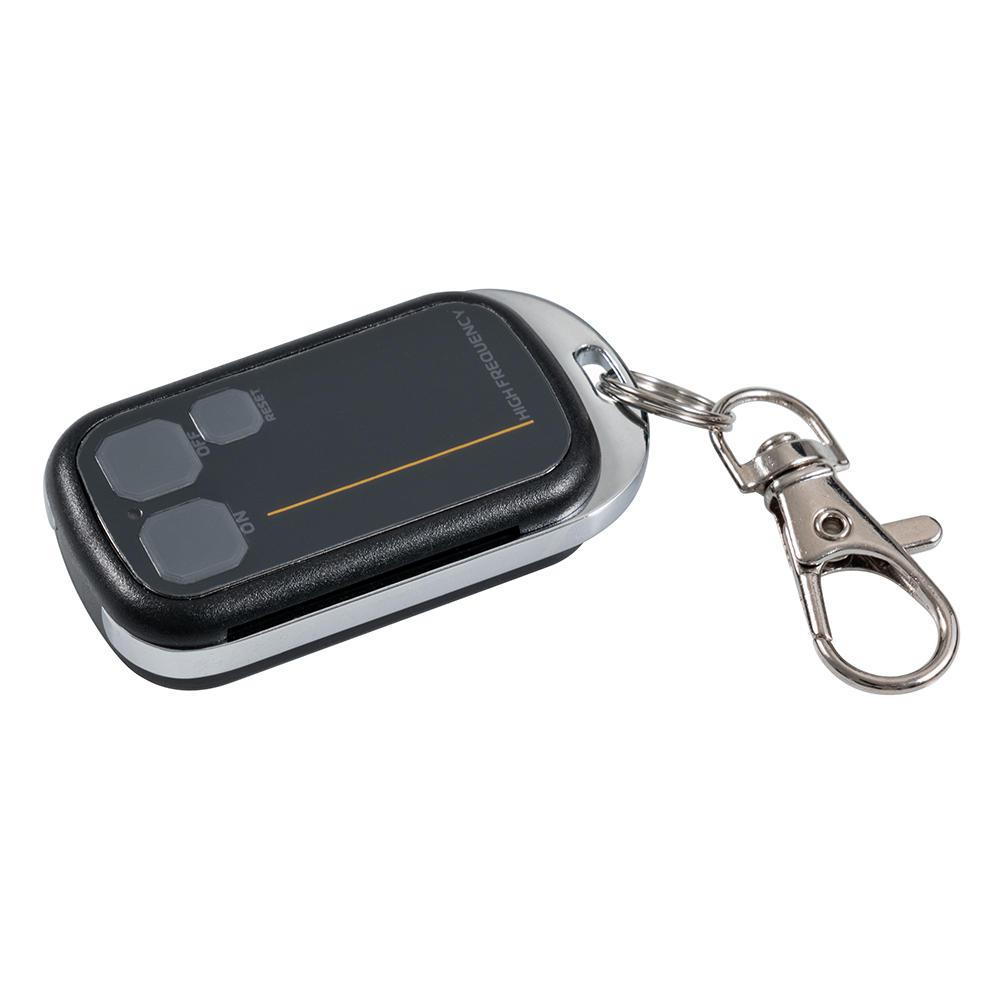

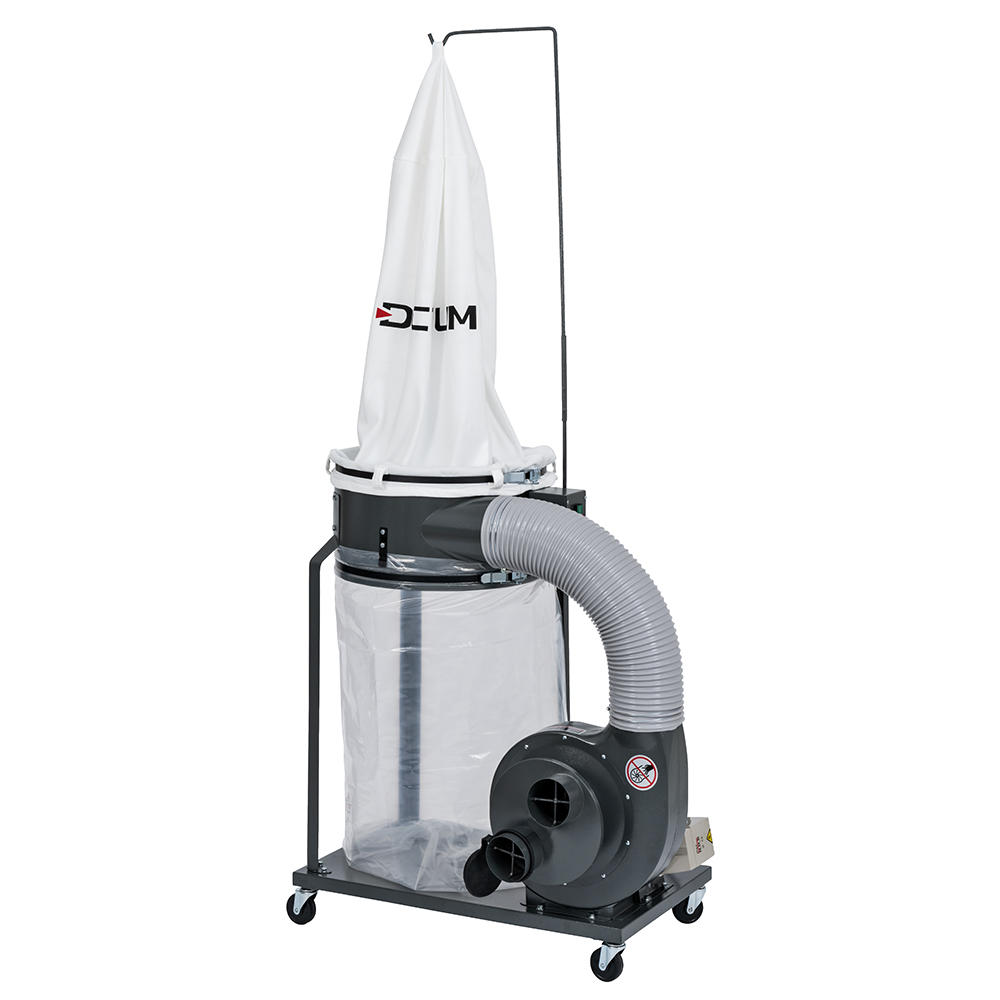

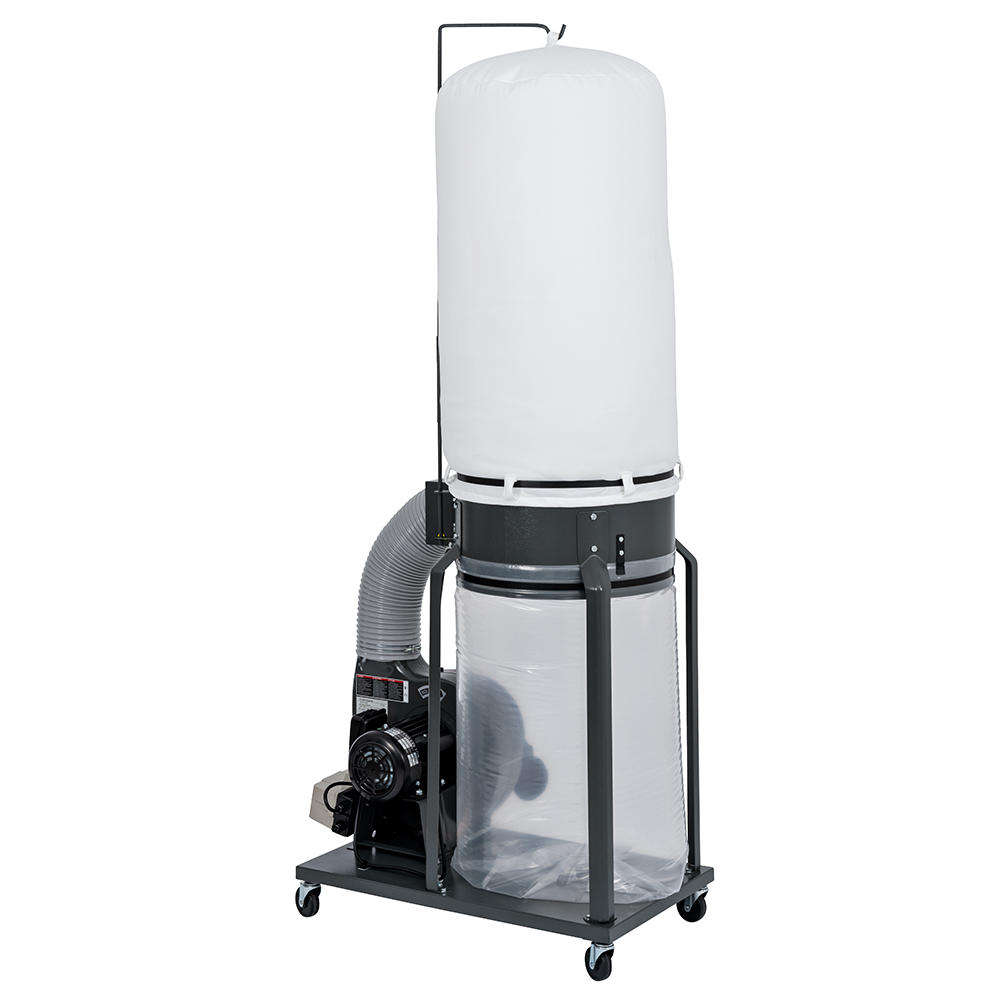

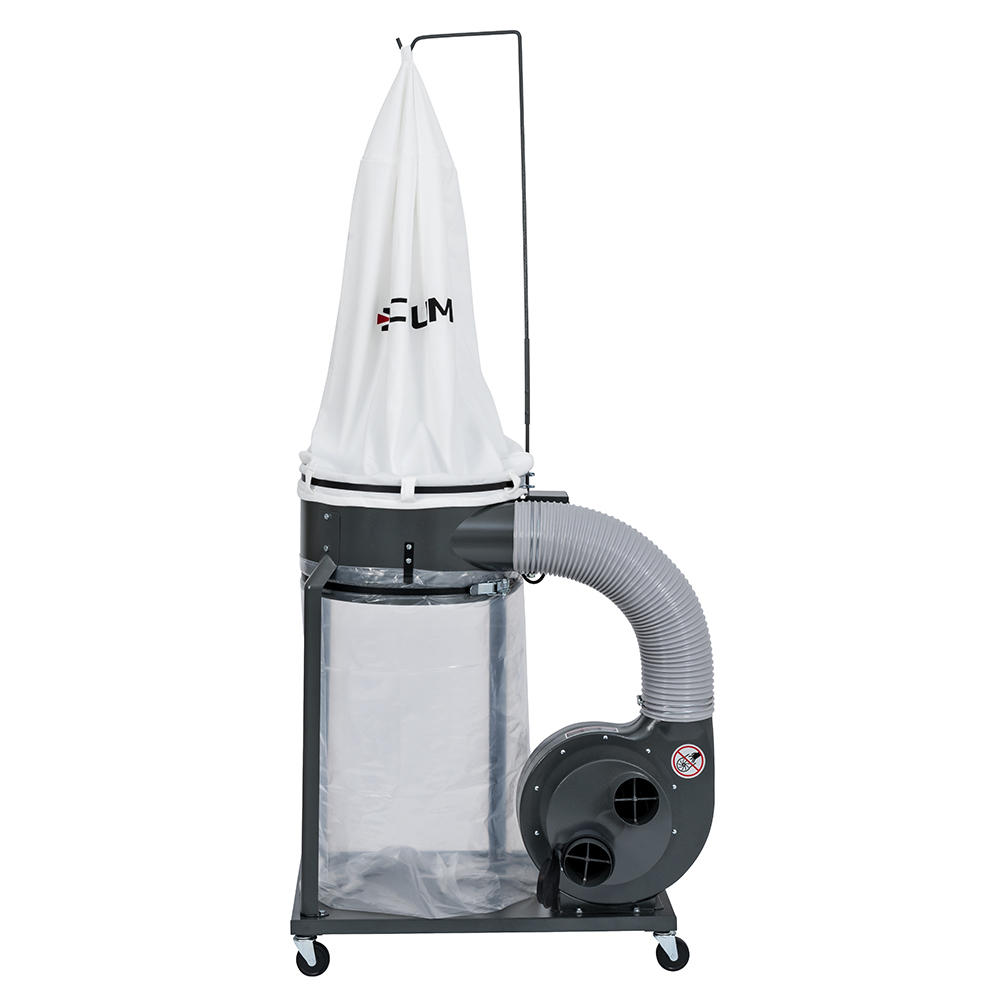

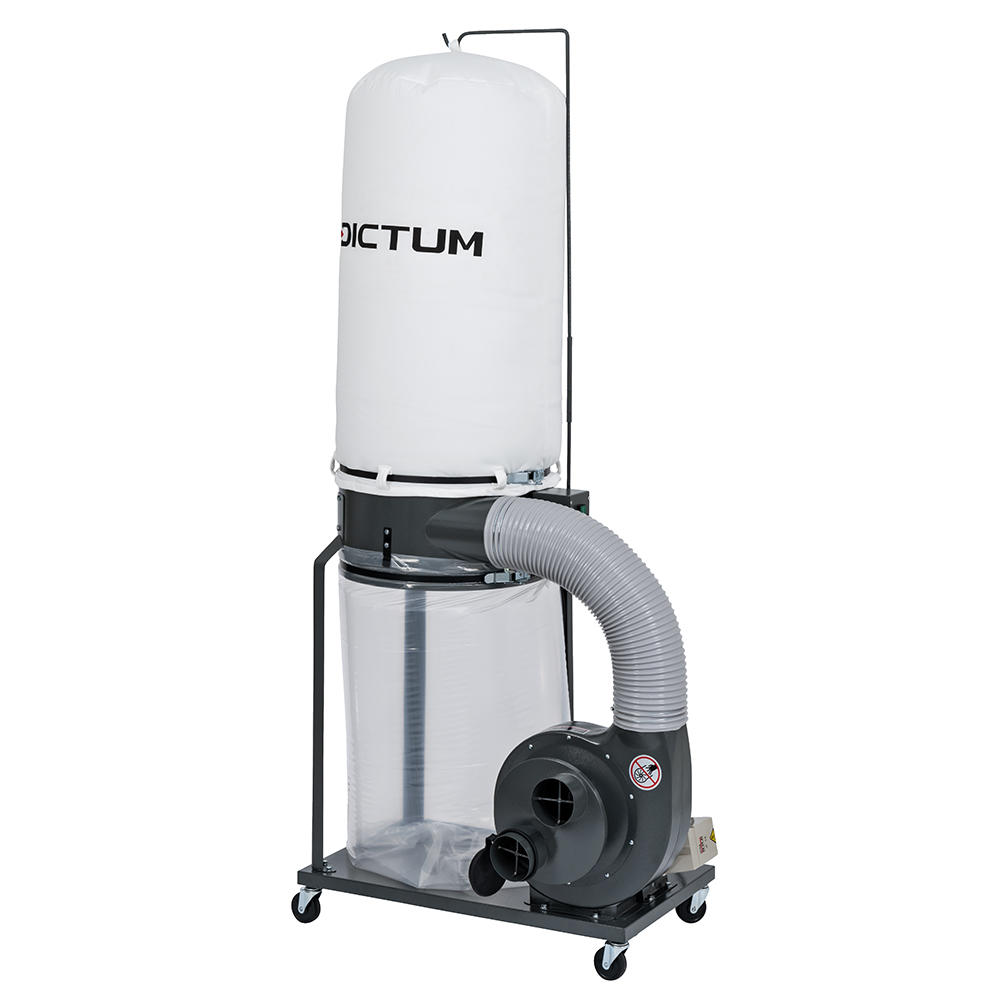

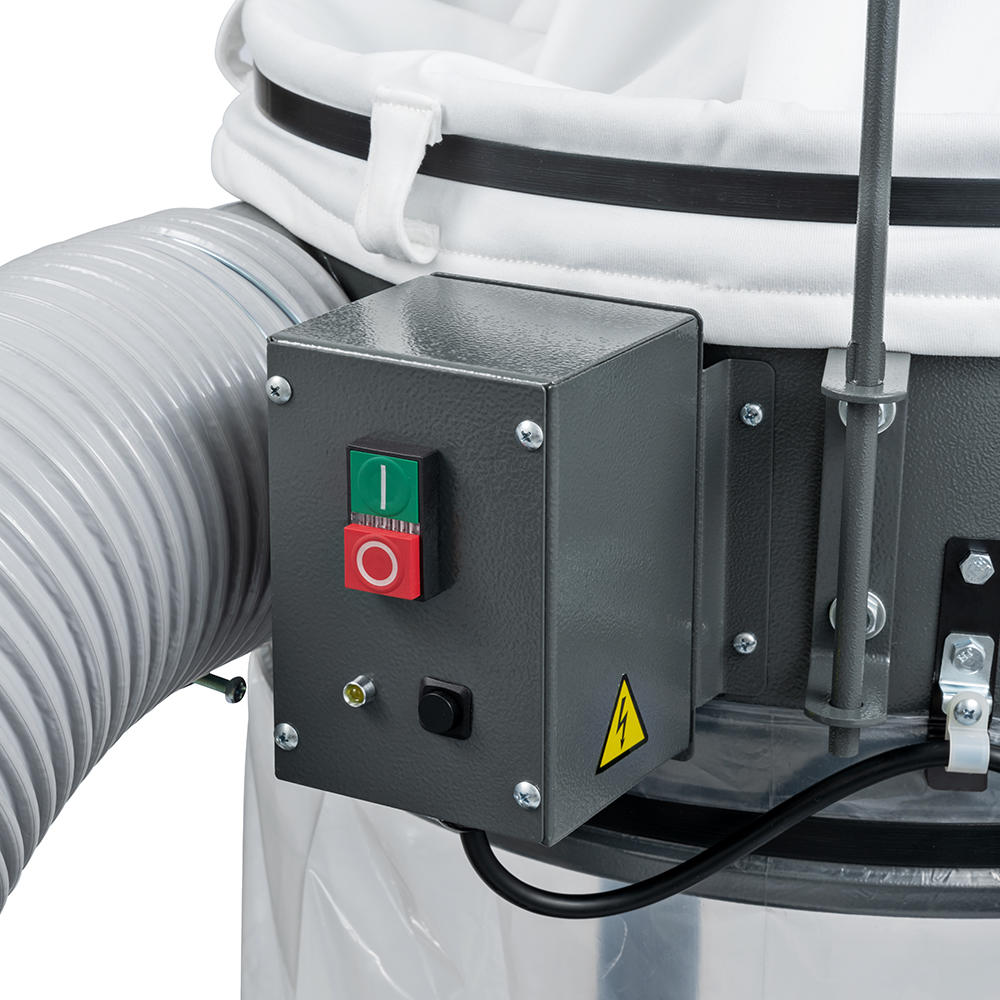

Eine ideale Absauganlage für kleine Werkstätten, in der mehrerer Maschinen abgesaugt werden sollen. Zwei 100 mm Ansaugstutzen sowie eine Absaugleistung von 2220 m³/h ermöglichen das Absaugen mehrerer Maschinen* gleichzeitig. Die Absauganlage ist standardmäßig mit einem 5-Mikron-Filtersack aus Polyester ausgestattet und kann bei Bedarf mit einem 1-Mikron-Faltenfilter (Nr. 725037), für z. B. feinen Schleifstaub, aufgerüstet werden. Eine handliche Fernbedienung erleichtert das Ein-/Ausschalten aus bis zu 50 m Entfernung und durch Wände hindurch. Eine integrierte Kontrollleuchte zeigt den Zeitpunkt eines Filterwechsels an. Das 150 Liter Fassungsvermögen des Spänefangbeutels bietet genug Platz für hohe Spanproduktion, wie z. B. an Fräs- und Hobelmaschinen.
*Beachten Sie hierzu auch die Informationen unter Auswahlkriterien.
Vorteile und Eigenschaften:
*Beachten Sie hierzu auch die Informationen unter Auswahlkriterien.
Vorteile und Eigenschaften:
- Robuste Konstruktion aus pulverbeschichteten Metallkomponenten.

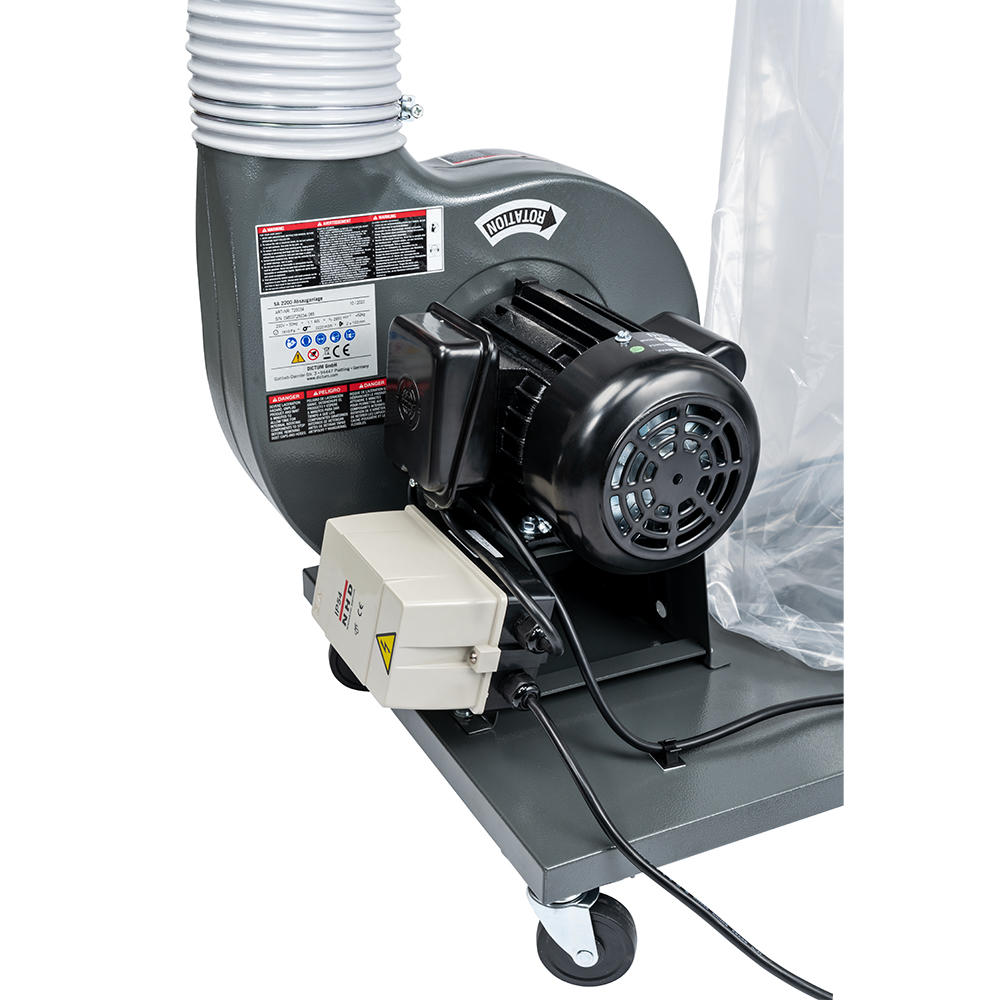

- Präzise gewuchteter Stahlventilator mit optimierter Schaufelform sorgt für hohe Lebensdauer, vibrationsfreien und ruhigen Lauf.
- Staubabscheider trennt wirkungsvoll feinste Schwebepartikel vom Absauggut und beugt vorzeitiges Zusetzen der Filterporen vor.
- Optimale Trennung des Luft-Spänegemisches für höhere Dichte im Spänefangbeutel (weniger Beutelwechsel).
- Sehr effektive Filtration von 99,9% der Partikel ≥ 5 Mikron.

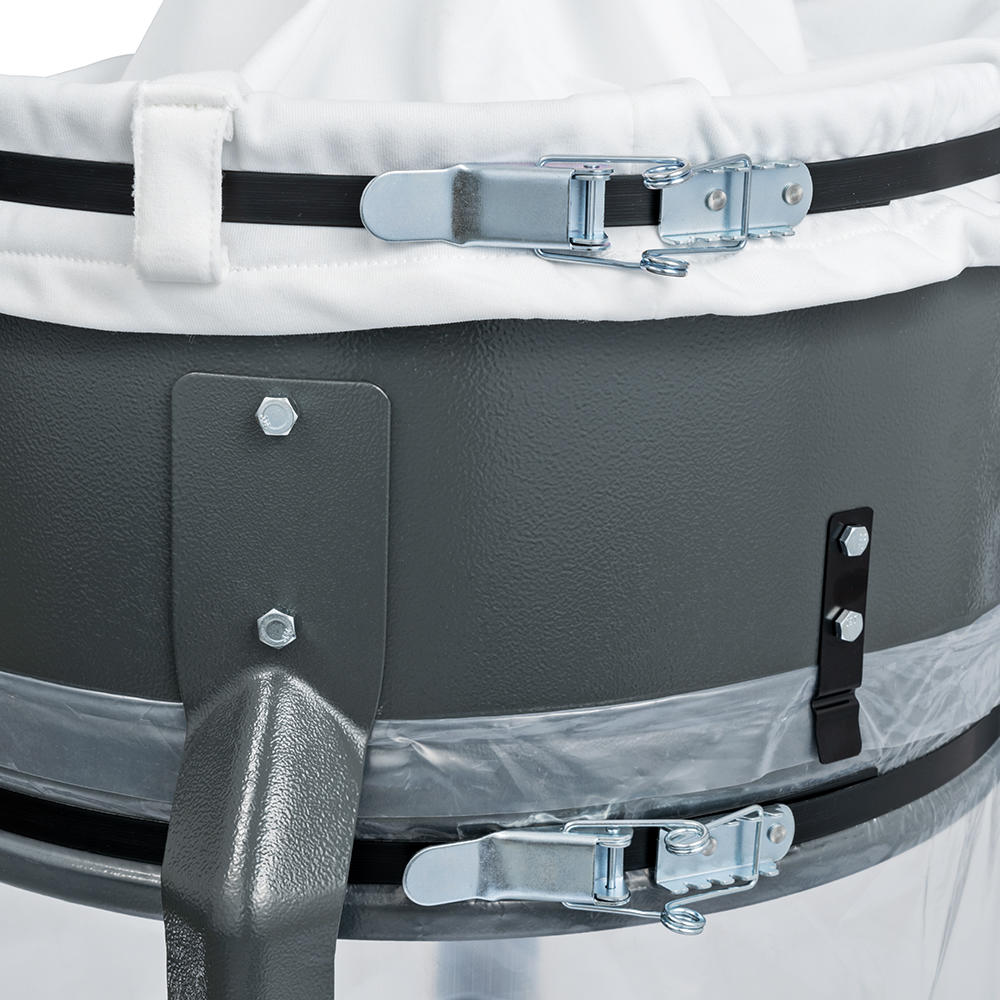

- Spänefangbeutel wird durch stabiles Bodenblech unterstützt und mit einstellbaren Spannband zuverlässig am Abscheider fixiert.
- Mehrfach-Ansaugstutzen in robuster Stahlblechkonstruktion mit Gummi-Abdeckkappen.
- Vier Schwenkräder für optimale Mobilität in der Werkstatt.
Auswahlkriterien für eine Absauganlage:
Je kleiner das Spänesackvolumen, desto geringer sollte die erzeugte Spanmenge an der Maschine sein. Kreissägen erzeugen weniger Spanvolumen als Dickenhobelmaschinen. Hobelmaschinen mit 50 cm Hobelbreite erzeugen mehr Spanvolumen als Maschinen mit nur 20 cm Hobelbreite.
Gleichzeitigkeitsfaktor beachten. Wird mit der Anlage nur eine Maschine abgesaugt oder mehrere Maschinen gleichzeitig.
Bei Absaugung von feinen Schleifstäuben, sollte die Anlage mit einem 1-Mikron-Faltenfilter ausgestattet werden können.
Große Absaugöffnungen für kleine Staubpartikel, z. B. an Schleiftischen, benötigen einen höheren Luftvolumenstrom als punkgenaues Absaugen von Spänen, z. B. an Bandsägen.
Je schwerer die abzusaugenden Späne, z. B. nasse Hobelspäne, desto höher sollte der Unterdruck (auch Differenzdruck genannt) sein.
Je länger die Absaugleitung, je mehr Bögen oder Verteiler vorhanden, desto höher sollte der Unterdruck (auch Differenzdruck genannt) sein.
Bei Gruppenabsaugung (mehrere Maschinen an eine Absaugleitung angeschlossen) sollten folgende Regeln beachtet werden.
- Gesamtquerschnitt aller gleichzeitig abzusaugender Absaugstutzen darf den Querschnitt des Ventilator-Ansaugstutzens nicht überschreiten.
- Leitung soll so kurz und so gerade als möglich gestaltet, Abzweigungen und Bögen so sparsam als möglich eingebaut werden.
- Leitungsreduzierungen so nah als möglich an der Maschine platzieren, geringer Durchmesser immer maschinenseitig anordnen.
- Abzusaugende Maschinen u. Geräte immer mit Absperrschieber versehen, wenn mehrere Maschinen u. Geräte an der Absaugeinrichtung angeschlossen sind.
- Schlauchleitungen mit großem Reibungswiderstand und hohem Druckverlust vermeiden. Flexible Schläuche haben einen höheren Druckverlust als feste, glattwandige Rohre.
Staubfilter: Die Angabe Mikron (μm oder Mikrometer) weist auf die Maschen- bzw. Porenweite des Filtermaterials hin. Je kleiner der Mikron-Wert, umso feinere Staubpartikel werden aus der Abluft entfernt.
Lieferumfang
- Absauganlage in montagefreundliche Baugruppen zerlegt
- Filtersack, Ø 51 cm x 95 cm
- Spänefangbeutel, Ø 51 cm x 107 cm
- Ansaugstutzen 2x Ø100 mm, aus Stahlblech gefertigt
Eigenschaften
| Absaugstutzen Ø: | 2 x 100 cm |
|---|---|
| Antriebsart: | Netz |
| Filterdurchmesser: | 51 cm |
| Filtermaterial: | Polyester |
| Filteroberfläche: | 1,93 m² |
| Gewicht: | 52 kg |
| Leistungsaufnahme: | 1100 W |
| Maschine/Zubehör: | Maschinen |
| Maschinen-Typ: | Absauganlagen |
| Motordrehzahl : | 2850 min⁻¹ |
| Motorspannung: | 230 V / 50 Hz |
| Platzbedarf (LxBxH): | 95 x 50 x 210 cm |
| Schalldruckpegel LpA: | 85 dB(A) |
| Spänesackabmessung: | Ø 51 cm x 107 cm |
| Spänesackvolumen: | 150 Liter |
| Unterdruck: | 1618 Pa |
| Volumenstrom max.: | 2220 m³/h |
Eigenschaften
| Absaugstutzen Ø: | 2 x 100 cm |
|---|---|
| Antriebsart: | Netz |
| Filterdurchmesser: | 51 cm |
| Filtermaterial: | Polyester |
| Filteroberfläche: | 1,93 m² |
| Gewicht: | 52 kg |
| Leistungsaufnahme: | 1100 W |
| Maschine/Zubehör: | Maschinen |
| Maschinen-Typ: | Absauganlagen |
| Motordrehzahl : | 2850 min⁻¹ |
| Motorspannung: | 230 V / 50 Hz |
| Platzbedarf (LxBxH): | 95 x 50 x 210 cm |
| Schalldruckpegel LpA: | 85 dB(A) |
| Spänesackabmessung: | Ø 51 cm x 107 cm |
| Spänesackvolumen: | 150 Liter |
| Unterdruck: | 1618 Pa |
| Volumenstrom max.: | 2220 m³/h |
